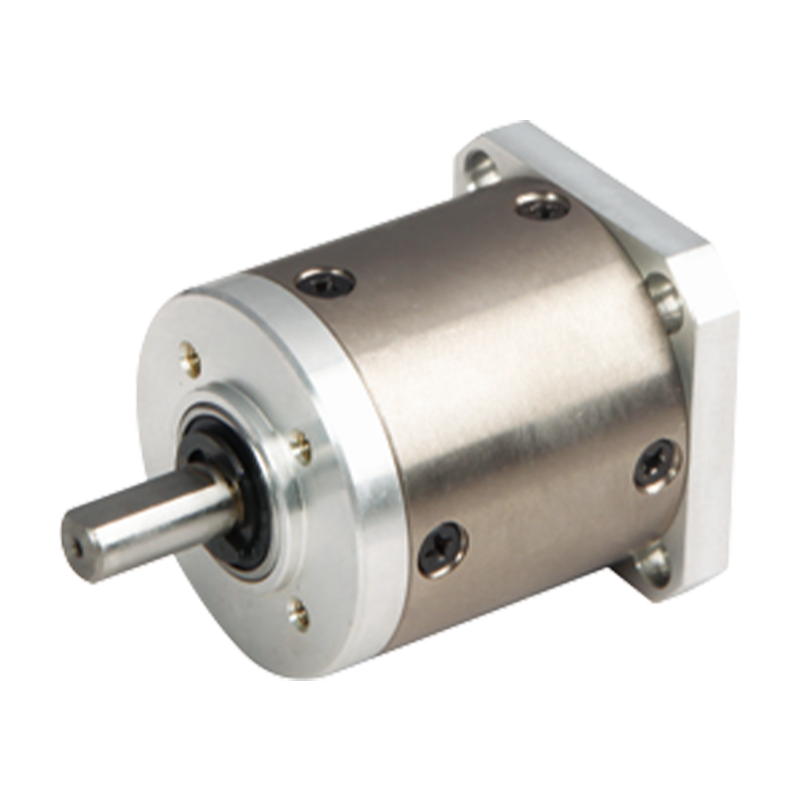

42JXK100K Miniaturní planetová převodovka s malou vůlí 42 mm s malou vůlí

42JXK100K Miniaturní planetová převodovka s malou vůlí 42 mm s malou vůlí

42JXK100K je vysoce výkonný produkt určený pro vysoce přesné aplikace. Převodovka se vyznačuje malou vůlí a vysokou účinností převodu, díky čemuž je ideální pro aplikace vyžadující přesné ovládání a velký točivý moment.
Díky malé zadní vůli nedochází při přenosu výkonu k žádnému zjevnému prázdnému zdvihu, pohyb vstupního hřídele lze rychle přenést na výstupní hřídel, zrychlí se rychlost odezvy systému a lze zlepšit efektivitu výroby při rychlém startu a zastavení automatické výrobní linky a častém zpětném chodu. Může snížit dopad a vibrace záběru ozubených kol a učinit převod stabilnější. V systému pohonu výtahu může zajistit hladký provoz výtahu a zlepšit jízdní komfort.

  • 42JXK100K Miniaturní planetová převodovka s malou vůlí 42 mm s malou vůlí

+86 0579-86817938-836

[email protected]

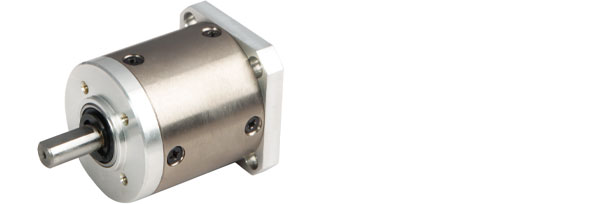

42mm miniaturní planetová převodovka 42JXK100K

Planetová převodovka s malou zadní řasou 42 mm,

Rozsah přípustného zatížení: 1N.m-10N.m

Planetární převodovka s malou zadní řasou

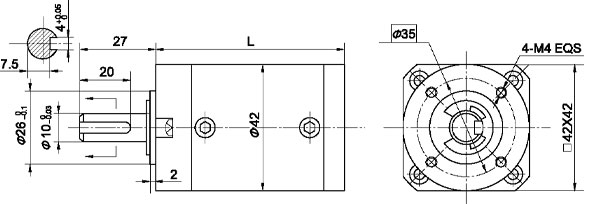

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

31.5

Fáze 2

14 ~ 27

42.1

Fáze 3

51 ~ 139

52.5

Fáze 4

189 ~ 369

62.9

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

1 N.m

4N.m

8 N.m

10 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤0,5.

Síla lisování hřídele, max

≤150 N
