Domů / Produkt / Kartáčovaný DC převodový motor / Kartáčovaný DC planetový převodový motor / 24JN10K/24ZY30 24mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

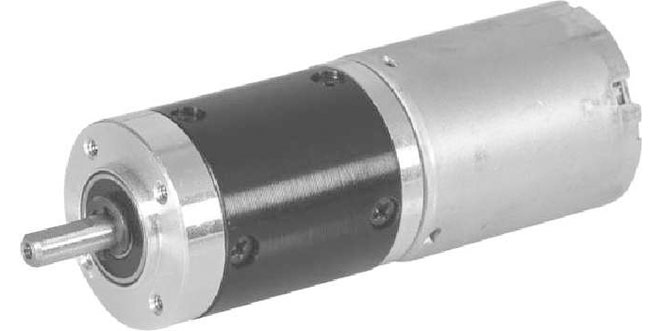

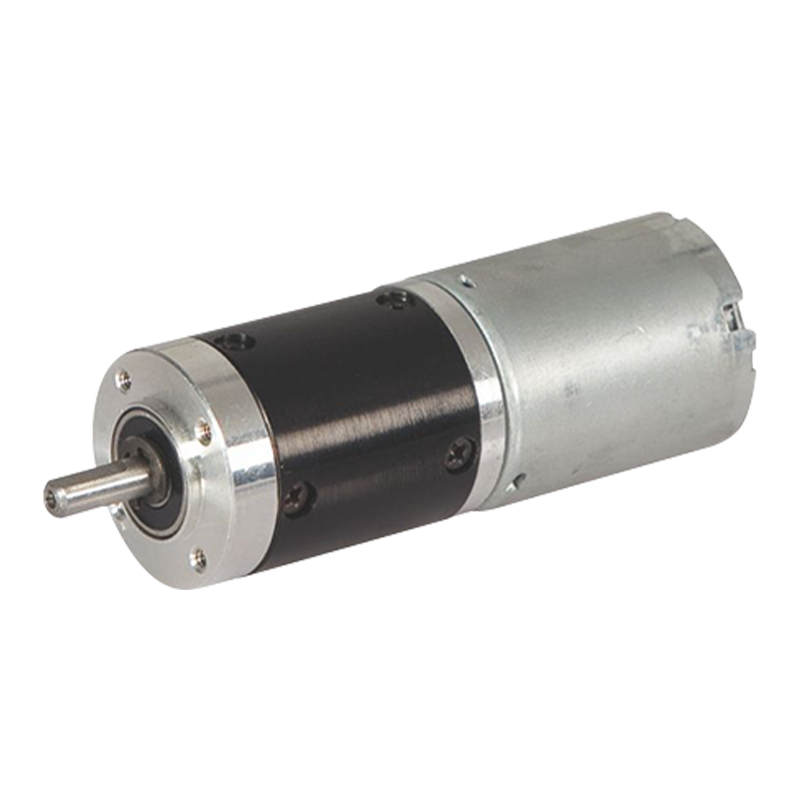

24JN10K/24ZY30 24mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

24JN10K/24ZY30 24mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

DC planetový převodový motor s permanentním magnetem 24JN10K/24ZY30 používá vnitřní ozubený kroužek z kovového materiálu o vnějším průměru 24 mm. Podporuje duální napětí 12V a 24V a má otáčky naprázdno 3000-6000 ot./min. Tento produkt se vyznačuje nízkou cenou a vysokým výkonem. Struktura je zjednodušená bez potřeby elektronického komutátoru (jako jsou Hallovy senzory) a návrh obvodu je jednoduchý. Celkové náklady jsou o 30 až 50 % nižší než u bezkartáčového řešení. Typicky se používá v domácích spotřebičích (mixéry, vysavače) a nízkonákladových automatizačních zařízeních. Snadněji se udržuje s kontrolovatelnými náklady. Kartáče lze po opotřebení vyměnit, čímž se vyhnete sešrotování celého stroje.

  • 24JN10K/24ZY30 24mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem
Download Dotaz na produkt
PREV：24JN10K/24ZY30 24mm 8000-12000 ot./min DC kartáčovaný planetový převodový motor s permanentním magnetem
DALŠÍ：22JXF3K/22ZY38 22mm 0,03-0,3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(1)

Planetová převodovka 24 mm,

Rozsah přípustného zatížení: 0,1N.m~1,0N.m

PM DC motor s planetovou převodovkou (materiál ozubeného kola: kov)

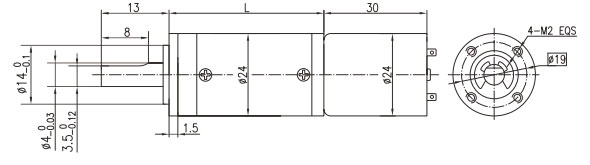

Rozměry

Průměr výstupního hřídele převodovky lze vyrobitΦ6, délka hřídele může být 20

Technické údaje motoru

Typ

Hodnoceno

napětí

VDC

Naprázdno

rychlost

r/min

Naprázdno

aktuální

mA

Hodnoceno

Rychlost

r/min

Hodnoceno

Točivý moment

mN.m

Výstup

Moc

W

Hodnoceno

aktuální

mA

Stánek

Točivý moment

mN.m

Stánek

Aktuální

A

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Technické údaje převodového motoru

Konfigurace 24ZY30-1230 DC motor (24ZY30-1230 DC motor)

Redukční poměr

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Počet ozubených soukolí

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Délka (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Otáčky naprázdno r/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Jmenovité otáčky r/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Jmenovitý točivý moment N.m

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Max. přípustné zatížení v krátkém čase N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3

Konfigurace 24ZY30-1245 DC motor (24ZY30-1245 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Délka (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Otáčky naprázdno r/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Jmenovité otáčky r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Jmenovitý točivý moment N.m

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

Konfigurace 24ZY30-1260 DC motor (24ZY30-1260 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Délka (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Otáčky naprázdno r/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Jmenovité otáčky r/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Jmenovitý točivý moment N.m

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
