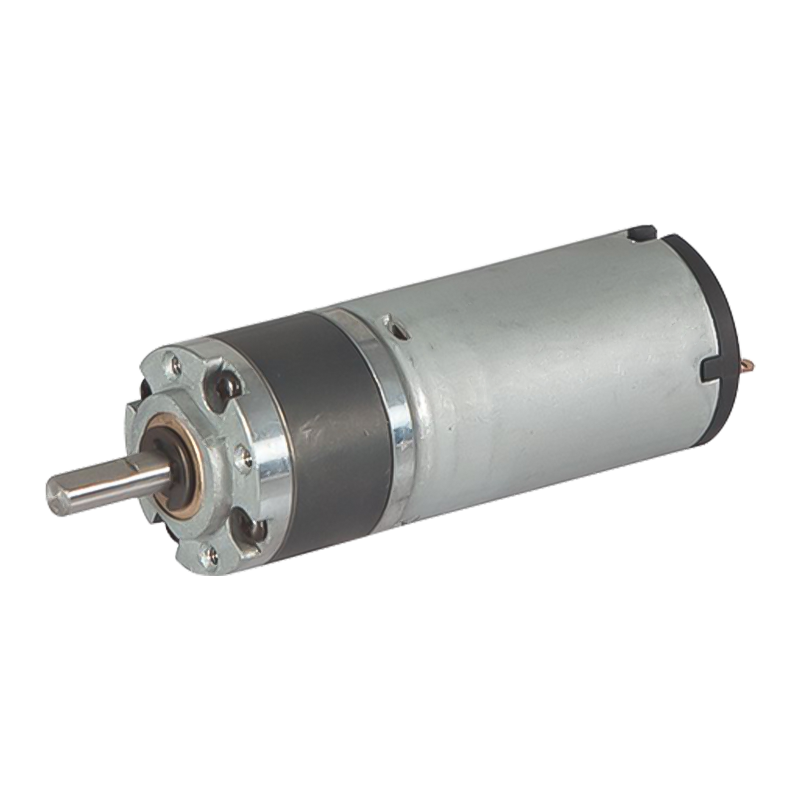

22JXF3K/22ZY38 22mm 0,03-0,3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

22JXF3K/22ZY38 22mm 0,03-0,3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

Vnitřní ozubený věnec stejnosměrného planetového převodového motoru 22JXF3K/22ZY38 s permanentním magnetem je vyroben z kovu o vnějším průměru 22 mm. Podporuje duální napětí 12V a 24V a má otáčky naprázdno 3000-6000 ot./min., díky čemuž je vhodný pro různé aplikace. Tento produkt se vyznačuje vysokým rozběhovým momentem a okamžitou přetížitelností. Kartáče jsou v přímém kontaktu s komutátorem a poskytují 2-3násobek jmenovitého točivého momentu při spuštění, což je ideální pro scénáře vyžadující časté spouštění a zastavování nebo náhlé zvýšení zátěže (jako je elektrické nářadí a pohony rolet). Kromě toho je výstupní točivý moment dále zesílen prostřednictvím redukčního poměru, čímž splňuje požadavky na velké zatížení (jako je řízení průmyslových ventilů).

  • 22JXF3K/22ZY38 22mm 0,03-0,3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

Planetová převodovka s průměrem 22 mm,

Rozsah přípustného zatížení: 0,03N.m~0,3N.m

PM DC planetový převodový motor (materiál ozubeného kola: práškový kov)

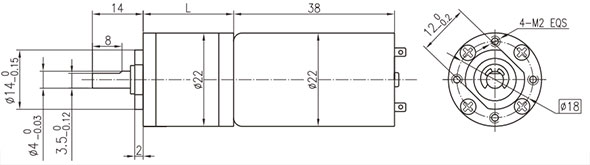

Rozměry

Technické údaje motoru

Typ

Hodnoceno

Napětí

VDC

Naprázdno

Rychlost

r/min

Naprázdno

aktuální

mA

Hodnoceno

Rychlost

r/min

Hodnoceno

momentm

N.m

Výstup

Moc

W

Hodnoceno

aktuální

mA

Stánek

kroutící moment

mN.m

Stánek

Aktuální

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Technické údaje převodového motoru

Konfigurace 22ZY38B-1230 DC motor (22ZY38B-1230 DC motor)

Redukční poměr

4

4.75

16

19

22

64

76

90

107

256

304

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

Délka (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Otáčky naprázdno r/min

750

632

188

158

136

47

39

33

28

12

10

Jmenovité otáčky r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Jmenovitý točivý moment N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. přípustné zatížení v krátké době, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurace 22ZY38B-1260 DC motor (22ZY38B-1260 DC motor)

Redukční poměr

4

4.75

16

19

22

64

76

90

107

256

304

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

Délka (L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Otáčky naprázdno r/min

1500

1263

375

316

273

94

79

67

56

23

20

Jmenovité otáčky r/min

1250

1035

313

263

227

78

66

56

47

20

16

Jmenovitý točivý moment N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. přípustné zatížení v krátkém čase N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

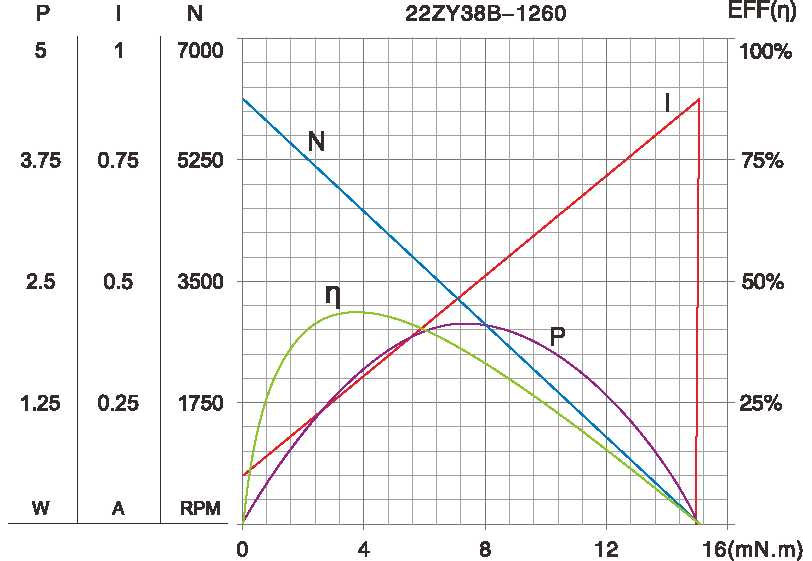

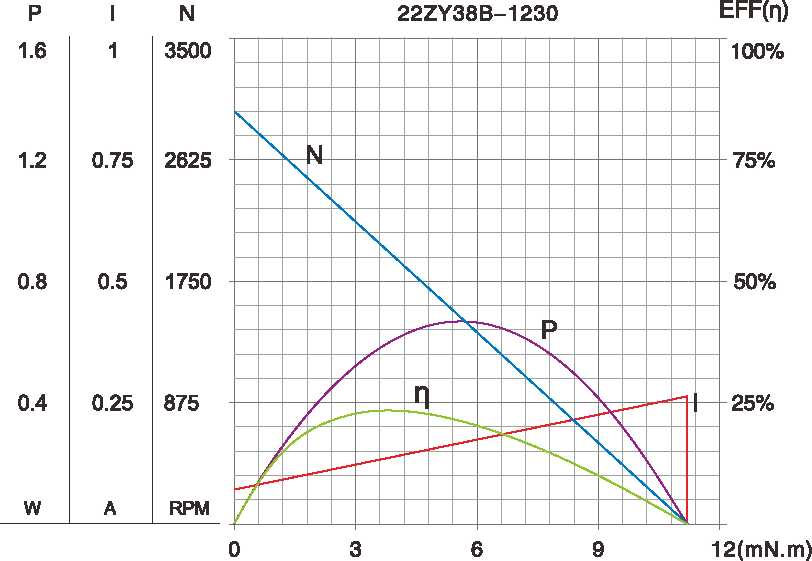

Charakteristický obrázek motoru

A-2

Technické parametry se mohou změnit bez předchozího upozornění.*
