Vysvětlení krokového motoru s převodovkou: Typy, točivý moment a jak vybrat ten správný

Standardní krokový motor je již pozoruhodně užitečným zařízením – pohybuje se v přesných krocích, drží svou polohu bez brzdy a pro základní polohování nevyžaduje žádný zpětnovazební senzor. Existuje však třída aplikací, kde standardní motor zaostává: zátěže, které potřebují větší točivý moment, než dokáže motor vygenerovat, zátěže s vysokou setrvačností, které odolávají zrychlení, nebo polohovací úlohy, kde nativní úhel kroku 1,8 stupně jednoduše nestačí. Krokový motor s převodovkou řeší všechny tři tyto problémy najednou připojením převodovky přímo na hřídel motoru. Výsledkem je kompaktní integrovaný pohon, který znásobuje točivý moment, snižuje rychlost, zlepšuje rozlišení a zvládá obtížné poměry setrvačnosti – bez změny jediného řádku řídicího kódu. Tato příručka vysvětluje, jak fungují krokové motory s převodovkou, co nabízejí dostupné typy převodů, jak vybrat správnou konfiguraci a kde tyto motory fungují nejlépe.

Co je to krokový motor s převodovkou a jak funguje

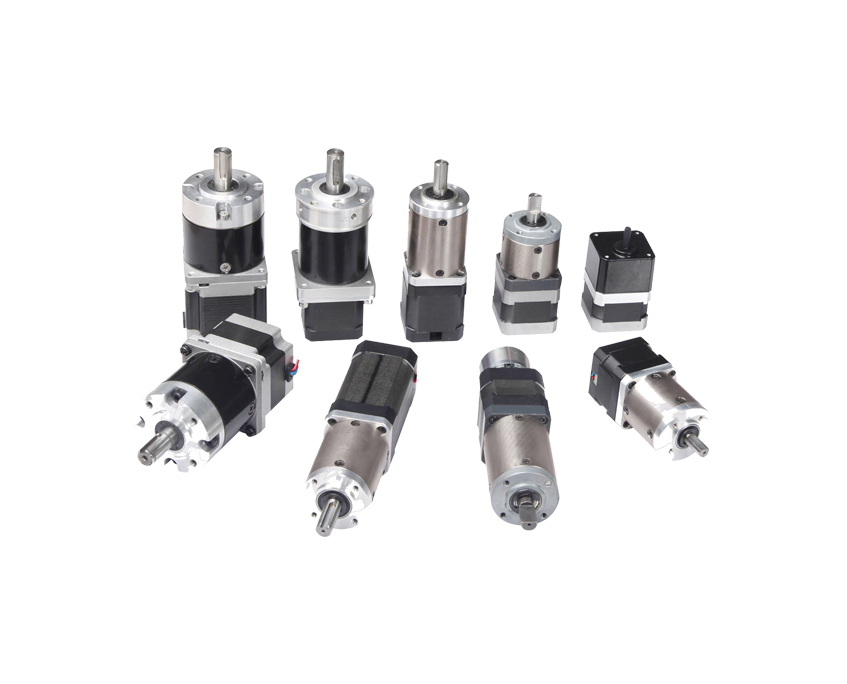

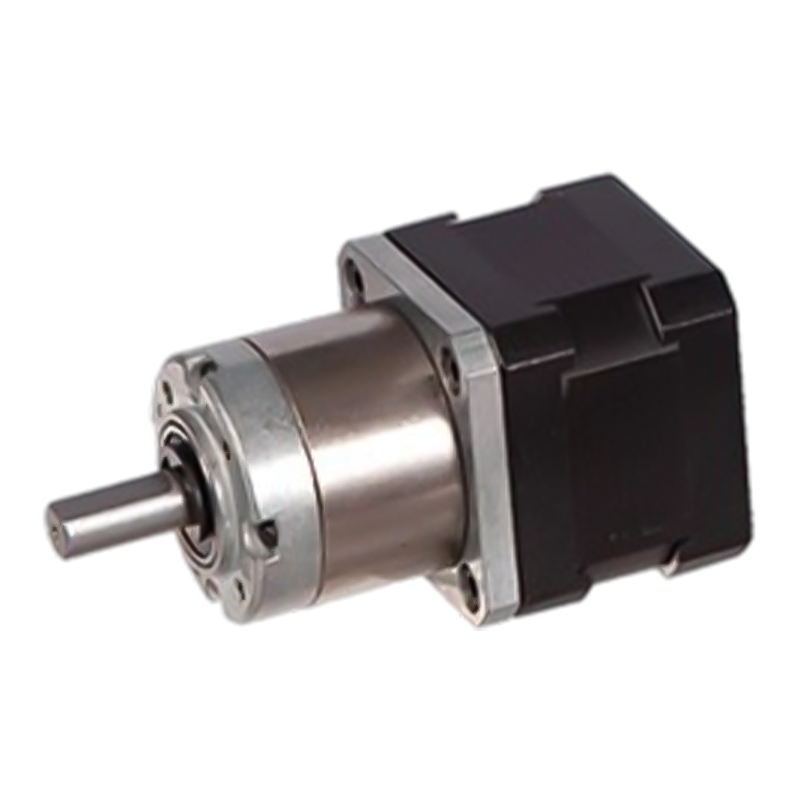

A krokový motor s převodovkou je integrovaná jednotka skládající se z krokového motoru – typicky dvoufázového bipolárního hybridního krokového motoru – kombinovaného přímo s převodovkou připojenou k jeho výstupní hřídeli. Převodovka je navržena a seřízena v továrně, takže motor a převodovka sdílejí jednu montážní přírubu a představují jednotné mechanické rozhraní pro stroj. Hřídel motoru pohání vstup převodovky; výstupní hřídel převodovky dodává zátěži pohyb při snížené rychlosti a úměrně zvýšeném točivém momentu.

Část krokového motoru funguje identicky jako samostatný krokový motor: ovladač vysílá krokové a směrové impulzy, motor se posunuje o jeden krok (nebo mikrokrok) na jeden impulz a poloha je sledována v otevřené smyčce počítáním impulzů. Převodovka toto chování ovládání nemění – pouze transformuje pohyb na svém výstupu. Každý krok, který motor udělá, posune výstupní hřídel o jeden krokový úhel dělený převodovým poměrem. 1,8stupňový motor (200 celých kroků na otáčku) s převodovkou 10:1 vytváří efektivní krokový úhel 0,18 stupňů a 2000 kroků na výstupní otáčku. Toto znásobení rozlišení je jednou z prakticky nejcennějších vlastností konfigurace převodového krokového motoru.

Transformace točivého momentu se řídí stejným poměrem. Výstupní moment se rovná přídržnému momentu motoru vynásobenému převodovým poměrem a mechanickou účinností převodovky. Motor NEMA 17 s přídržným momentem 0,5 Nm a převodovkou 10:1 s 90% účinností dodává přibližně 4,5 Nm na výstupním hřídeli, což odpovídá výkonu mnohem většímu a dražšímu krokovému převodníku. Toto znásobení točivého momentu je důvodem, proč krokový motor s převodovkou NEMA 17 nebo NEMA 23 může často nahradit motor bez převodu NEMA 34, čímž se šetří místo na desce a hmotnost stroje.

Proč na poměru setrvačnosti záleží a jak jej převodovka řeší

Jedním z nejdůležitějších – a nejméně diskutovaných – důvodů, proč přidat převodovku ke krokovému motoru, je přizpůsobení setrvačnosti. Když krokový motor pohání zátěž, poměr setrvačnosti zátěže k setrvačnosti rotoru určuje, jak dobře dokáže motor zrychlit, zpomalit a zastavit přesně. Pokud je setrvačnost zátěže mnohem větší než setrvačnost rotoru, motor má potíže s ovládáním zátěže během dynamických pohybů, což má za následek překmit (více kroků, než je přikázáno), podkmit (méně kroků) nebo ztracené kroky – všechny formy chyb polohování, které v první řadě maří účel použití stepperu.

Převodovka snižuje setrvačnost zátěže odraženou zpět do motoru druhou mocninou převodového poměru. Převodovka 10:1 snižuje odraženou setrvačnost zátěže faktorem 100. To znamená, že motor, který nemohl spolehlivě řídit zátěž s vysokou setrvačností přímo, to může najednou s jistotou učinit prostřednictvím převodovky. Praktickým prahem, se kterým pracuje většina konstruktérů, je poměr setrvačnosti zátěže k rotoru 10:1 nebo méně. Při vyšších poměrech klesá přesnost polohování a dynamický výkon. Pokud vypočítaný převodový poměr bez převodu překročí tuto prahovou hodnotu, přidání převodovky je často správnou technickou reakcí – efektivnější a levnější než prosté zadání většího motoru.

Existuje také výhoda rezonance. Krokové motory bez převodovky pracující při nízkých rychlostech mohou vykazovat středofrekvenční rezonanci – vibrace a nestabilitu způsobenou interakcí mezi krokovou frekvencí a vlastní rezonanční frekvencí motoru. Protože krokový motor s převodovkou pohání svůj vnitřní motor vyšší rychlostí (rychlost násobenou převodovým poměrem), aby produkoval stejné výstupní otáčky, motor pracuje dále podél své křivky rychlosti a točivého momentu, daleko od nízkootáčkové rezonanční zóny. To vytváří hladší a stabilnější pohyb na výstupním hřídeli než motor bez převodu běžící stejnou konečnou rychlostí.

Tři hlavní typy převodovek pro krokové motory

Ne všechny převodovky vyhovují aplikacím krokových motorů stejně. Vzhledem k tomu, že krokové motory se používají pro polohování – s obousměrnými pohyby, dynamickými změnami zatížení a požadavky na přesné zastavení a přidržení – musí převodovka pečlivě zvládat vůle, torzní tuhost a účinnost. Na trhu s převodovkami krokových motorů dominují tři typy převodů: planetové, čelní a šnekové. Každý z nich má odlišný výkonnostní profil.

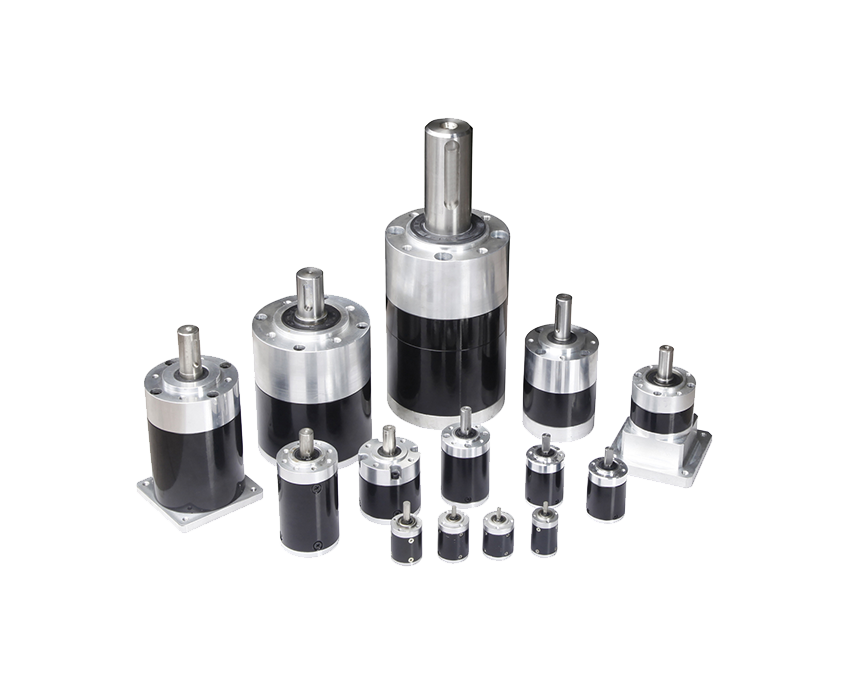

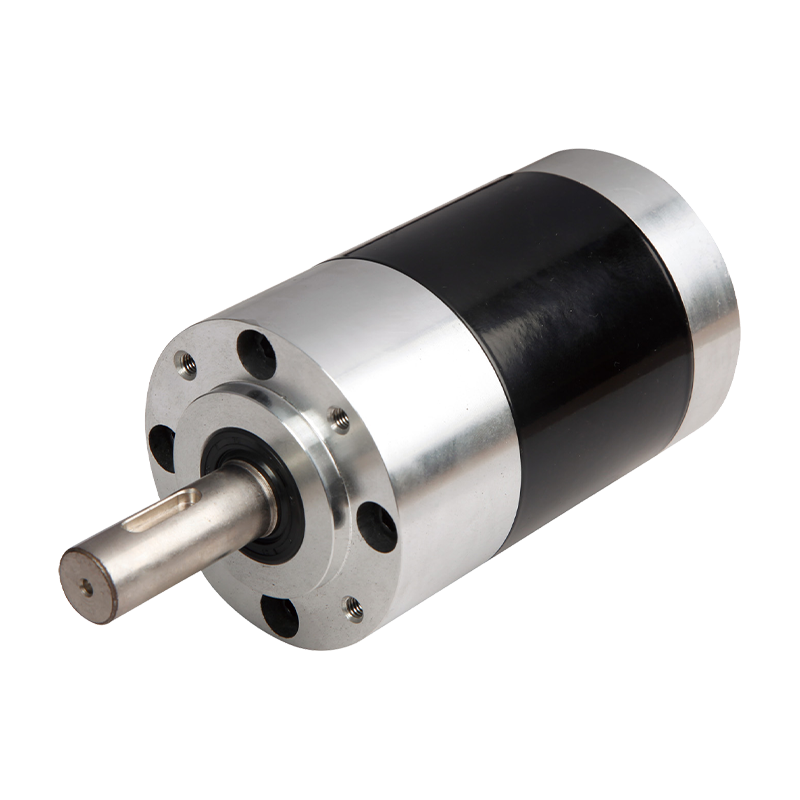

Planetové převodovky

Planetové převodovky jsou nejpoužívanějším typem převodovky pro přesné krokové motory s převodovkou. Planetový stupeň se skládá z centrálního centrálního ozubeného kola poháněného hřídelí motoru, více planetových kol, která obíhají kolem slunce a přitom zabírají s pevným vnějším věncovým kolem, a nosiče, který přenáší pohyb planetového kola na výstupní hřídel. Vzhledem k tomu, že točivý moment je distribuován přes více kontaktů planetového kola současně, dosahují planetové převodovky vysoké hustoty točivého momentu a vysoké torzní tuhosti v kompaktním koaxiálním uspořádání – výstupní hřídel běží podél stejné osy jako hřídel motoru.

Pro motory NEMA 17 jsou k dispozici přesné planetové převodovky s vůlí jen 15 obloukových minut u ekonomických tříd a pod 3 obloukové minuty u vysoce přesných tříd. Převodové poměry se typicky pohybují od 3,7:1 do 100:1 v jednostupňové jednotce, u dvoustupňových konfigurací se toto rozšíří na 369:1. Účinnost na stupeň je obvykle 90–97 %, což znamená, že násobení točivého momentu se blíží teoretické a tvorba tepla je ve srovnání s alternativami šnekového převodu skromná. Planetové převodovky pro motory NEMA 23 poskytují výstupní točivý moment až 15 Nm a více; Krokové motory s planetovou převodovkou NEMA 34 a NEMA 42 dosahují 120 Nm nebo více.

Čelní převodovky

Čelní ozubená kola používají řadu zabírajících čelních ozubených kol s paralelními hřídeli k dosažení požadovaného snížení. Jsou jednodušší a levnější než planetové jednotky a nabízejí vyšší účinnost (často 95% nebo vyšší), protože každý záběr ozubených kol zahrnuje spíše valivý než kluzný kontakt. Čelní ozubená kola však mají větší průměr pro stejný poměr a jmenovitý točivý moment, mají větší vůli než přesné planetové jednotky (obvykle 1 až 3 stupně) a nejsou koaxiální – motor a výstupní hřídel mohou být posunuty. Krokové motory s čelním ozubením jsou ekonomickou volbou pro nákladově citlivé aplikace s požadavky na střední krouticí moment, jednoduchým uspořádáním pohonu a bez úzké specifikace vůle. Běžně se používají ve 3D tiskárnách, lehkých CNC aplikacích a spotřebitelské automatizaci, kde několik stupňů vůle významně neovlivňuje přesnost polohování.

Šnekové převodovky

Krokové motory se šnekovým převodem kombinují přesné krokové řízení krokového převodu s vysokým převodovým poměrem, pravoúhlým pohonem a samosvorností šnekové převodovky. Poměry od 17:1 do 500:1 jsou dostupné ve standardních produktech, díky čemuž jsou šnekové steppery vhodné pro aplikace vyžadující velmi nízké výstupní rychlosti bez více převodových stupňů. Samosvorná vlastnost – kde náklad nemůže zpětně pohánět šnek – eliminuje potřebu přídržné brzdy v mnoha aplikacích s vertikální osou nebo přidržováním nákladu. Kompromisy jsou nižší účinnost (40–80 % v závislosti na poměru), vyšší tvorba tepla při nepřetržitém provozu a výrazně větší vůle než planetové jednotky. Krokové motory se šnekovým převodem se dobře hodí pro pohony vrat, lineární zdvihací stupně, otočné talíře a další aplikace, kde je vyžadováno držení polohy pod zatížením a pracovní cyklus je přerušovaný.

Porovnání typu převodovky pro aplikace s krokovým motorem

Referenční velikost rámu NEMA a výstupní krouticí moment

Krokové motory s převodovkou jsou standardizovány podle velikostí rámu NEMA, které definují rozměry čelní desky motoru a schéma montážních otvorů. Označení NEMA nespecifikuje elektrický výkon nebo výkon točivého momentu – ty se liší podle vinutí motoru a délky – ale definuje fyzický tvarový faktor, takže je snadné specifikovat převodovky, které se hodí pro standardní těla motoru.

• NEMA 8 (20 mm): Nejmenší praktická velikost stepperu s převodovkou. Používá se v lékařských nástrojích, malých dávkovacích systémech a kompaktní robotice, kde je extrémní prostor a požadavky na točivý moment jsou nízké.
• NEMA 11 (28 mm): Vhodné pro automatizaci laboratoří, malé otočné stoly a kompaktní pohony. U této velikosti rámu jsou k dispozici planetové převodovky s převody až 100:1 a vůlí až 3 obloukové minuty.
• NEMA 17 (42 mm): Nejoblíbenější velikost rámu krokového motoru s převodovkou napříč 3D tiskem, stolním CNC, robotizací a automatizací lehkého průmyslu. Planetové převodovky pro NEMA 17 poskytují výstupní točivý moment až 3 Nm a převody od 3,7:1 do 369:1. 42mm čtvercová čelní deska je široce podporována ekosystémy mechanického designu.
• NEMA 23 (57 mm): Standard pro průmyslovou lehkou automatizaci, dopravníky, podavače a CNC zařízení střední třídy. Krokové motory NEMA 23 s planetovou převodovkou dosahují výstupního krouticího momentu až 15 Nm nebo více. NEMA 23 s převodem 10:1 může často nahradit NEMA 34 bez převodovky s nižšími náklady a menším půdorysem.
• NEMA 34 (86 mm) a NEMA 42 (110 mm): Používá se v těžkých CNC směrovačích, zařízeních průmyslové automatizace a polohovacích systémech s vysokým točivým momentem. Motory NEMA 34 s planetovou převodovkou dosahují výstupního krouticího momentu až 120 Nm; Konfigurace NEMA 42 to dále rozšiřují.

Klíčové oblasti použití pro krokové motory s převodovkou

Kombinace krokového řízení s otevřenou smyčkou, vysokého výstupního krouticího momentu, jemného efektivního rozlišení a kompaktního integrovaného balení činí z převodových krokových motorů preferovaný pohon v celé řadě průmyslových odvětví.

Průmyslová automatizace a robotika

Krokové motory s převodovkou jsou standardními akčními členy v kartézských robotech, portálových systémech, rotačních indexerech a strojích typu pick-and-place. Krokový motor s planetovou převodovkou ve velikosti NEMA 23 nebo NEMA 34 poskytuje točivý moment a rozlišení potřebné pro přesné polohování os bez nákladů na servosystém. Samostatné krokové a směrové rozhraní zjednodušuje návrh řídicí jednotky – většina PLC a řídicích jednotek pohybu může řídit krokový ovladač přímo bez další infrastruktury zpětné vazby.

Lékařské a laboratorní nástroje

Systémy pro dávkování kapalin, injekční čerpadla, analytické přístrojové stupně vzorků a diagnostická zařízení používají kompaktní krokové motory s převodovkou – často NEMA 11 nebo NEMA 17 s planetovými převodovkami – kde je kritické přesné, opakovatelné polohování v malém balení. Schopnost udržet polohu bez nepřetržitého odběru energie je cenná u přístrojů napájených bateriemi nebo u přístrojů s nízkou teplotou, kde je potřeba minimalizovat napájení motoru během období nečinnosti.

3D tisk a stolní CNC

Extruder drives and Z-axis leadscrew drives in 3D printers commonly use NEMA 17 planetary geared stepper motors to multiply the torque available for pushing filament or lifting the print head against gravity. The improved resolution from the gear ratio also enables finer layer height control at the leadscrew without switching to a higher-microstep driver configuration.

Balicí stroje

Indexing conveyors, label applicators, cap torquers, and filling heads in packaging lines use geared stepper motors for their repeatable, programmable positioning and their ability to hold position between moves without a separate parking brake. Worm-geared stepper motors are used specifically in vertical filling and capping stations where the load must not back-drive when the motor is de-energized.

Pohony a pohony bran

Worm gear stepper motors are well suited for automated gate, door, and valve actuators where the self-locking property keeps the mechanism in position without continuous motor holding current. The high reduction ratio allows a small motor to generate the torque needed to move heavy gates or overcome spring-loaded valve mechanisms without an oversized motor body.

Jak vybrat správný krokový motor s převodovkou

Selecting a geared stepper motor correctly requires working through several interdependent parameters in a specific order. Skipping steps—particularly the inertia check and the thermal duty cycle evaluation—leads to a motor that works on the bench but fails in service.

Nejprve definujte profil zatížení a pohybu

Before looking at any motor datasheet, establish the application requirements: required output torque (including a service factor for peak loads and acceleration), required output speed in RPM, move profile (acceleration time, travel, deceleration time), and duty cycle (percentage of time the motor is actively moving versus holding or de-energized). These parameters determine every downstream selection decision. Output torque and speed together define the mechanical power requirement; duty cycle determines whether thermal ratings become binding constraints.

Vyberte převodový poměr a velikost motoru společně

The gear ratio should be selected to place the motor operating speed in the upper portion of its usable speed range—typically 200 to 600 RPM for most hybrid stepper motors—where the torque-speed curve is still reasonably flat. Running the motor at very low speeds (below 100 RPM without gearing) puts it in the resonance-prone zone and delivers less stable motion than running it faster through a gearbox. Once the target motor speed is determined, the ratio is simply the motor speed divided by the required output speed. Verify that the resulting output torque (motor holding torque × gear ratio × efficiency) meets the load requirement including the service factor. If it does not, increase the motor frame size or increase the ratio.

Zkontrolujte poměr setrvačnosti zátěže k rotoru

Calculate the load inertia (including the gearbox output shaft, coupling, and all mechanical components between the gearbox output and the final load) and divide by the rotor inertia of the selected motor. The reflected load inertia (load inertia divided by the gear ratio squared) is what matters for the motor. Aim to keep the reflected inertia-to-rotor inertia ratio below 10:1 for stable dynamic performance. If the ratio exceeds this, either increase the gear ratio or select a motor with a larger rotor inertia. Closed-loop geared stepper motors with encoder feedback can tolerate higher inertia ratios than open-loop systems, because the controller can detect and correct for lost steps.

Evaluate Backlash Against Application Requirements

Vůle je úhlová vůle na výstupním hřídeli, když motor obrátí směr – výstupní hřídel se nepohne, dokud se nevytvoří vůle ozubení. In applications where the load always moves in one direction (dispensing pumps, one-direction conveyors), backlash has no practical effect. In bidirectional positioning applications, backlash directly limits repeatable positioning accuracy. Economy planetary gearboxes offer backlash around 50 arc-minutes; precision planetary grades bring this down to 15 arc-minutes; high-precision grades achieve 3 arc-minutes or less. Specify the tightest backlash grade that the application genuinely requires—not the tightest available—because high-precision gearboxes carry a significant cost premium.

Potvrďte mechanické rozhraní převodovky

Ověřte, že zvolený průměr výstupního hřídele převodovky, specifikace klínové drážky, maximální povolené radiální zatížení a maximální povolené axiální zatížení jsou kompatibilní se spojkou nebo hnanou součástí. Gearboxes for stepper motors have defined permissible radial and axial load ratings that, if exceeded, accelerate bearing wear and reduce gearbox life. If the application imposes significant overhung (radial) loads—such as a pinion gear or belt pulley mounted directly on the output shaft without additional support—ensure the gearbox bearing rating accommodates the load at the operating speed.
