60JBK50K Miniaturní planetová převodovka s malou vůlí a vysokým točivým momentem 60 mm

60JBK50K Miniaturní planetová převodovka s malou vůlí a vysokým točivým momentem 60 mm

60JBK50K je vysoce výkonný planetový reduktor s malou vůlí navržený pro vysoce přesné aplikace. Převodovka se vyznačuje malou vůlí a vysokou účinností převodu, díky čemuž je ideální pro aplikace vyžadující přesné ovládání a velký točivý moment.
V indexovacím zařízení, jako je indexovací stůl v obráběcím centru, může převodovka s nízkou vůlí dosáhnout přesného indexovacího pohybu, aby byla zajištěna přesnost obrábění obrobku na různých stanicích. Může účinně snížit chybu převodu způsobenou zpětnou vůlí, takže pohyb výstupního hřídele přesněji sleduje vstupní hřídel a v kloubovém převodu robota může zajistit přesný pohyb koncového efektoru robota podle předem nastavené trajektorie a zlepšit pracovní přesnost.

  • 60JBK50K Miniaturní planetová převodovka s malou vůlí a vysokým točivým momentem 60 mm

+86 0579-86817938-836

[email protected]

60mm miniaturní planetová převodovka 60JBK50K

60mm planetární převodovka s malou zadní řasou,

Rozsah přípustného zatížení: 5N.m

Planetární převodovka s malou zadní řasou

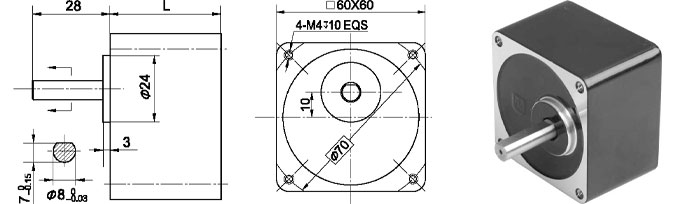

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze 2

3,6 ~ 18

32

Fáze 3

20 ~ 50

40

Fáze 4

60 ~ 200

40

Parametr

Parametr

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

81 %

73 %

66 %

Jmenovitý toleranční moment

1 N.m

2N.m

5 N.m

Maximální momentální toleranční moment

Dvojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 3000 ot./min

Vstupní a výstupní směr

Stejný směr

Opačný směr

Stejný směr

Technické údaje

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤0,4 mm

Vůle při chodu naprázdno

≤0,5.

Síla lisování hřídele, max

≤150 N
