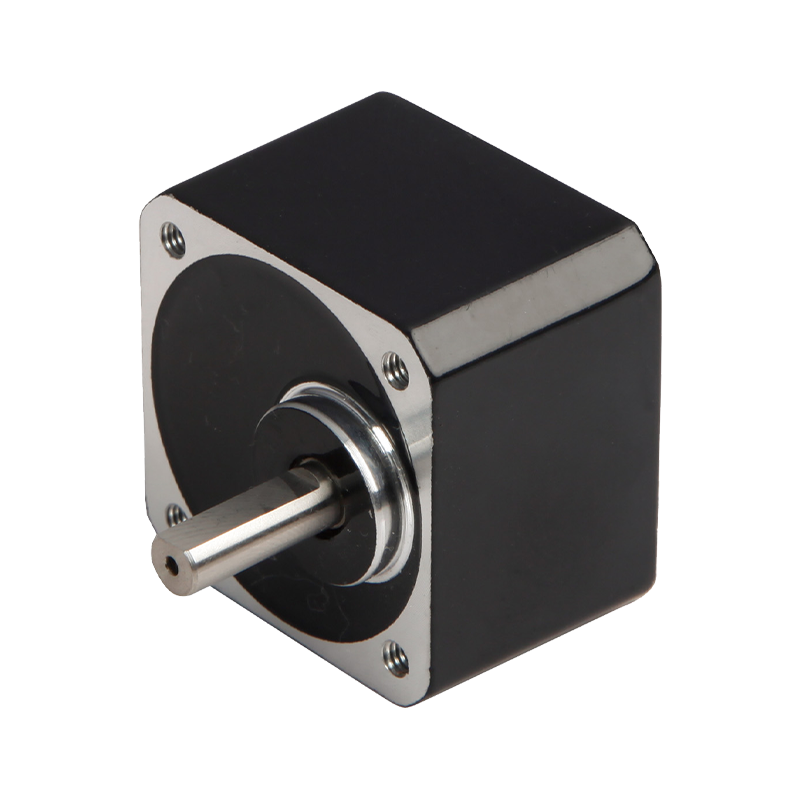

42JBK30K 42mm vysoce přesná planetová převodovka s malou vůlí

42JBK30K 42mm vysoce přesná planetová převodovka s malou vůlí

42JBK30K 42mm vysoce přesná planetová převodovka s malou vůlí je vysoce výkonný produkt speciálně navržený pro aplikace vyžadující vysokou přesnost. Tato převodovka se vyznačuje malou vůlí a vysokou účinností převodu, takže je ideální pro scénáře, které vyžadují přesné ovládání a vysoký točivý moment. S maximálním povoleným radiálním zatížením 50N a maximálním axiálním zatížením hřídele 15N zajišťuje stabilní provoz za různých složitých podmínek. Radiální vůle hřídele je menší než 0,08 mm a axiální vůle je menší než 0,4 mm, s vůlí naprázdno menší než 0,5°, což zaručuje vynikající výkon v požadavcích na vysokou přesnost. Výstupní hřídel této převodovky navíc používá kuličková ložiska valivých ložisek s maximální lisovací silou hřídele 100 N, což dále zvyšuje její životnost a spolehlivost. Rozsah provozních teplot je od -10 °C do 80 °C a provozní vlhkost prostředí je mezi 20 % a 85 % RH, v závislosti na různých podmínkách prostředí. Doporučené vstupní otáčky nepřesahují 3000 ot./min., což zajišťuje efektivní provoz a dlouhou životnost převodovky.

  • 42JBK30K 42mm vysoce přesná planetová převodovka s malou vůlí

+86 0579-86817938-836

[email protected]

42mm vysoce přesná planetová převodovka 42JBK30K

Planetová převodovka s malou zadní řasou 42 mm,

Rozsah přípustného zatížení: 3N.m

Planetární převodovka s malou zadní řasou

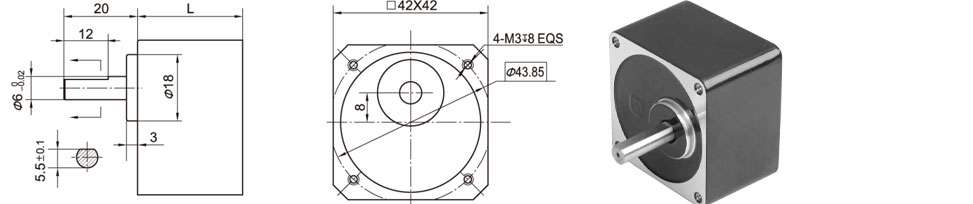

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze 2

3,6 ~ 10

28.5

Fáze 3

18 ~ 20

Fáze 4

24 ~ 45

Parametr

Parametr

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

81 %

73 %

66 %

Jmenovitý toleranční moment

0,5 N.m

1,5 N.m

3N.m

Maximální momentální toleranční moment

Dvojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 3000 ot./min

Vstupní a výstupní směr

Stejný směr

Opačný směr

Stejný směr

Technické údaje

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤15N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤0,4 mm

Vůle při chodu naprázdno

≤0,5°

Síla lisování hřídele, max

≤100 N
