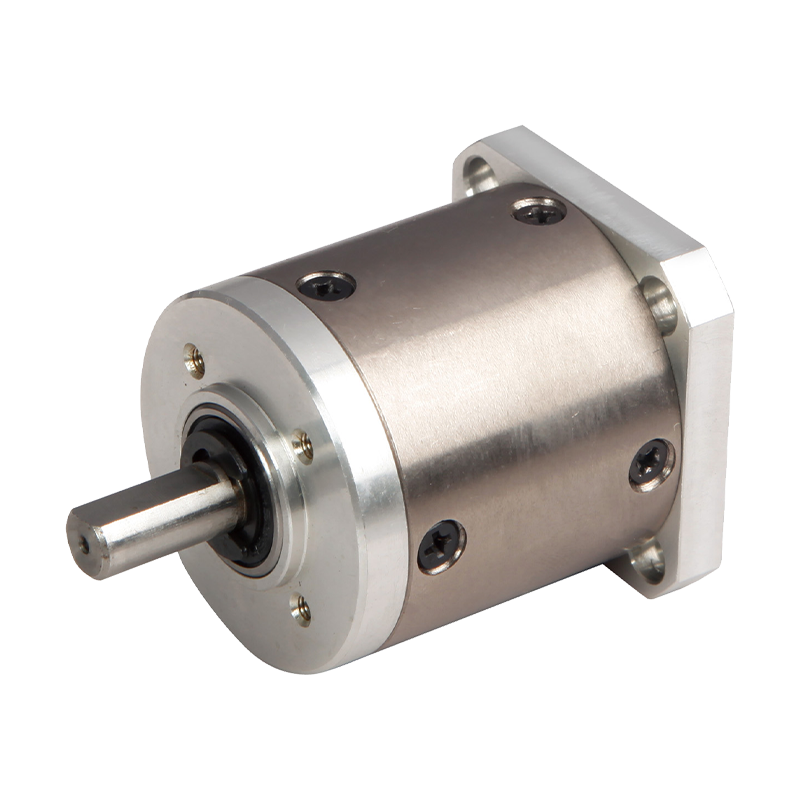

36JXK30K 36mm miniaturní planetová převodovka s nízkou vůlí s nízkou chybou

36JXK30K 36mm miniaturní planetová převodovka s nízkou vůlí s nízkou chybou

36JXK30K je vysoce výkonná, vysoce přesná mechanická převodovka. Tento produkt používá kovový plášť, odolný, dlouhá životnost. Výstupní hřídel má konstrukci valivých ložisek, maximální radiální zatížení je 50N, maximální axiální zatížení je 30N.
Optimalizací konstrukčního a výrobního procesu je mezera mezi ozubenými koly řízena ve velmi malém rozsahu, čímž lze dosáhnout přesné polohy úhlu a polohy. Při zpracování přesných obráběcích strojů může zajistit, že nástroj přesně dosáhne zadané polohy a obrobené vysoce přesné díly. U zařízení vyžadujících časté otáčení vpřed a vzad, jako je podávací mechanismus tiskařského stroje, převodovka s nízkou vůlí účinně zabraňuje hromadění chyb způsobených zpětnou vůlí a zajišťuje přesnost každé rotace vpřed a vzad.

  • 36JXK30K 36mm miniaturní planetová převodovka s nízkou vůlí s nízkou chybou

+86 0579-86817938-836

[email protected]

36mm miniaturní planetová převodovka 36JXK30K

Planetová převodovka s malou zadní řasou 36 mm,

Rozsah přípustného zatížení: 0,3N.m~3,0N.m

Planetární převodovka s malou zadní řasou

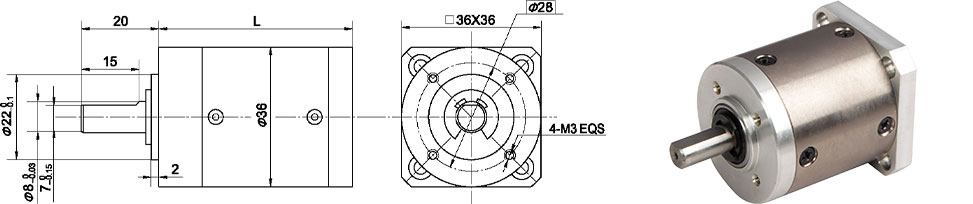

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

27

Fáze 2

14 ~ 27

34.2

Fáze 3

51 až 139

41.1

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

90 %

81 %

73 %

Jmenovitý toleranční moment

0,3 N.m

1,2 N.m

3,0 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤0,5°

Síla lisování hřídele, max

≤120 N
