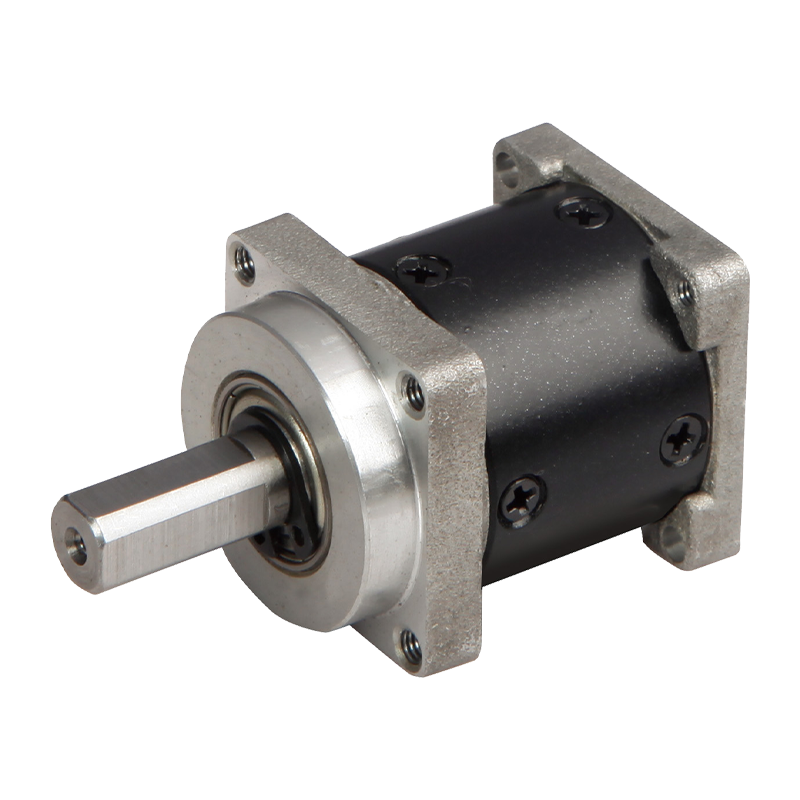

28JXK30K 28mm miniaturní planetová převodovka s malou vůlí

28JXK30K 28mm miniaturní planetová převodovka s malou vůlí

Miniaturní planetová převodovka s malou vůlí 28JXK30K 28mm je vysoce výkonné, vysoce přesné mechanické převodové zařízení. Tento produkt má kovové pouzdro, které zajišťuje jeho robustnost a dlouhou životnost. Výstupní hřídel je navržena s valivými ložisky, umožňujícími maximální radiální zatížení 35N a maximální axiální zatížení 25N. Radiální vůle a axiální vůle jsou řízeny v rozmezí 0,07 mm a 0,3 mm, což zaručuje hladký a přesný provoz. Vůle naprázdno nepřesahuje 0,50 mm, což dále zvyšuje stabilitu převodovky. Převodovka podporuje různé parametry převodového poměru, včetně prvního stupně 3.75.2, druhého stupně 14 27 a třetího stupně 51139, které splňují požadavky různých aplikací. Při účinnosti převodu až 90 % je jmenovitý toleranční moment 0,3 N.m a maximální momentální toleranční moment je trojnásobek jmenovitého točivého momentu. Rozsah provozních teplot je od -10 °C do 80 °C, s provozní vlhkostí prostředí 20 % 85 % RH. Doporučená vstupní rychlost nepřesahuje 4000 ot./min a směry vstupu a výstupu jsou stejné.

  • 28JXK30K 28mm miniaturní planetová převodovka s malou vůlí

+86 0579-86817938-836

[email protected]

28mm miniaturní planetová převodovka 28JXK30K

Planetová převodovka s malou vůlí 28 mm,

Rozsah přípustného zatížení: 0,3N.m~3,0N.m

Planetární převodovka s malou zadní řasou

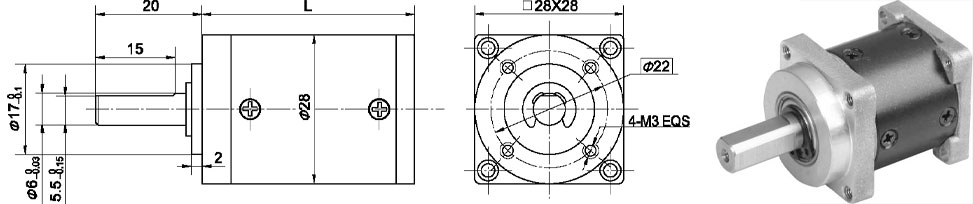

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

31

Fáze 2

14 ~ 27

40.1

Fáze 3

51 ~ 139

49

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

90 %

81 %

73 %

Jmenovitý toleranční moment

0,3 N.m

1,2 N.m

3,0 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤35N

Max. axiální zatížení hřídele

≤25N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤,50

Síla lisování hřídele, max

≤100 N
