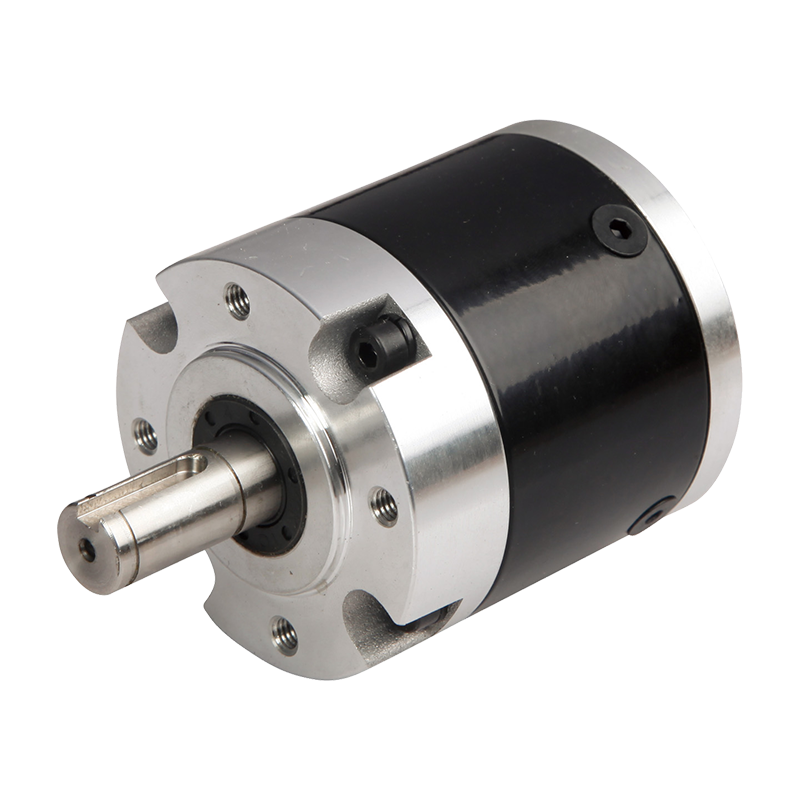

56JX300K 56mm 3-30N.m Planetová převodovka

56JX300K 56mm 3-30N.m Planetová převodovka

56JX300K je vysoce výkonný produkt navržený pro vysoce přesné a nízkohlučné aplikace. Povolený rozsah točivého momentu od 3N.m do 30N.m je vhodný pro různá průmyslová automatizační zařízení a přesné stroje.
Planetová převodovka může dosáhnout nejen převodu zpomalení, ale také dosáhnout různých forem převodů, jako je převod zrychlení a diferenciální převod změnou kombinace převodů. Například v převodovce zadní nápravy automobilu může planetová převodovka dosáhnout diferenciálního pohybu levého a pravého kola a zajistit tak hladký chod vozidla při zatáčení. Konstrukce planetové převodovky je poměrně jednoduchá, snadno se rozebírá a montuje a snadno se provádí každodenní kontrola, údržba a údržbářské práce. Zároveň je díky vysoké spolehlivosti opotřebení dílů relativně malé, cyklus výměny je dlouhý, snižuje náklady na údržbu a prostoje a zlepšuje efektivitu používání zařízení.

  • 56JX300K 56mm 3-30N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

56mm planetová převodovka 56JX300K

56mm planetová převodovka,

Rozsah přípustného zatížení: 3N.m〜30N.m

Planetová převodovka

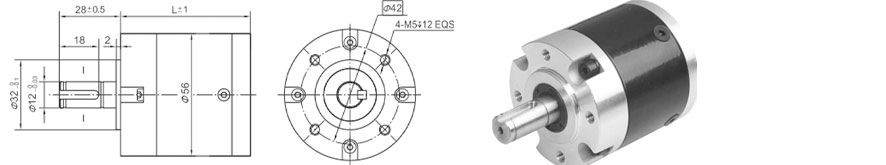

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L (mm)

Zuby nápravy, výchozí struktura

Kombinovaná startovací struktura

Fáze1

3,6 ~ 7,5

47

62

Fáze 2

13 ~ 32

59

72

Fáze 3

47 ~ 135

78

91

Fáze 4

168 ~ 575

90

103

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

3N.m

12 N.m

20 N.m

30 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤200N

Max. axiální zatížení hřídele

≤100N

Radiální vůle hřídele (v blízkosti příruby)

≤0,04 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤300 N
