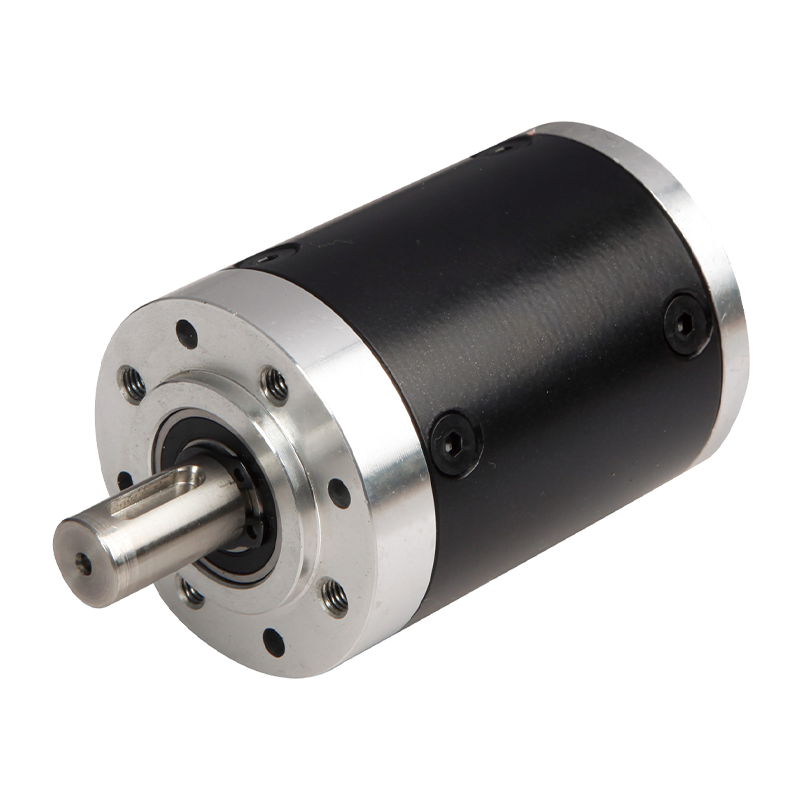

52JXM200K 52mm 2-20N.m Planetová převodovka

52JXM200K 52mm 2-20N.m Planetová převodovka

52JXM200K je planetová zpomalovací pohonná jednotka s vnějším průměrem 52 mm a účinností prvního stupně přenosu 90 %, vhodná pro prostředí se dvěma napětími 12V/24V.
Struktura planetového soukolí planetové převodovky zajišťuje, že se radiální a axiální síla generované během procesu záběru vzájemně vyvažují, čímž se snižují vibrace a hluk. Kromě toho vysoce přesné procesy zpracování a montáže ozubených kol, stejně jako rozumný návrh parametrů ozubených kol, také pomáhají snížit dopad a hluk záběru ozubených kol a hluk během provozu lze obvykle regulovat pod 40-60 dB. Konstrukce planetové převodovky je jednoduchá a kompaktní a počet dílů je relativně malý, což snižuje možnost selhání systému v důsledku selhání dílů. Klíčové komponenty, jako jsou ozubená kola, zároveň prošly přísnou kontrolou kvality a výkonnostním testováním, s vysokou spolehlivostí a stabilitou a dokážou udržet dobrý pracovní stav při dlouhodobém nepřetržitém provozu a průměrná doba bezproblémového provozu může dosáhnout více než 20 000 hodin.

  • 52JXM200K 52mm 2-20N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

52mm planetová převodovka 52JXM200K

52mm planetová převodovka,

Rozsah přípustného zatížení: 2N.m〜20N.m

Planetová převodovka

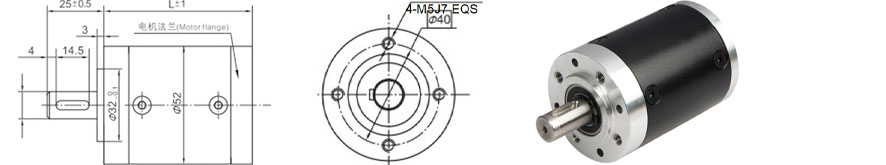

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L (mm)

Zuby nápravy, výchozí struktura

Kombinovaná startovací struktura

Fáze1

4,5 ~ 8

56

65

Fáze 2

20 ~ 64

71

80

Fáze 3

91 ~ 512

87

96

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

90 %

81 %

73 %

Jmenovitý toleranční moment

4N.m

12 N.m

20 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤200N

Max. axiální zatížení hřídele

≤100N

Radiální vůle hřídele (v blízkosti příruby)

≤0,04 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1°

Síla lisování hřídele, max

≤300 N
