72JX850K 72mm 15-85N.m Planetová převodovka

72JX850K 72mm 15-85N.m Planetová převodovka

72JX850K se vyznačuje kovovou konstrukcí planetového převodu s vnějším průměrem 72 mm pro kompaktní a vysoký točivý moment. Povolený točivý moment se pohybuje od 15 N.m do 85 N.m a podporuje duální napětí 12V/24V pro přizpůsobení různým scénářům energetické účinnosti.
Převodový poměr jednostupňové planetové převodovky je obecně mezi 3-10, a když se vícestupňová planetová převodovka používá v sérii, převodový poměr může dosáhnout desítek nebo dokonce stovek, což může splňovat požadavky různých zařízení na převodový poměr. Ve srovnání s konvenčními paralelními převodovkami mohou být planetové převodovky o 30 % až 50 % menší co do objemu a lehčí než konvenční paralelní převodovky se stejným převodovým poměrem a nosností, což usnadňuje jejich instalaci a nasazení v zařízeních s omezeným prostorem.

  • 72JX850K 72mm 15-85N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

72mm planetová převodovka 72JX850K

72mm planetová převodovka,

Rozsah přípustného zatížení: 15N.m〜85N.m

Planetová převodovka

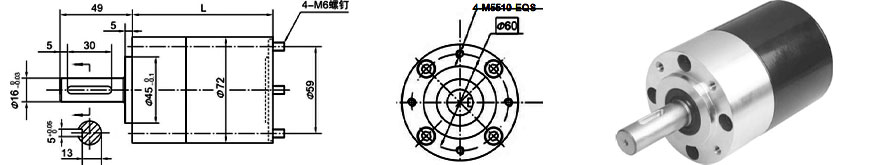

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 6,75

56

Fáze 2

14 ~ 46

75.5

Fáze 3

51 ~ 308

95.5

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

90 %

81 %

73 %

Jmenovitý toleranční moment

15 N.m

45 N.m

85 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% 〜85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤320N

Max. axiální zatížení hřídele

≤160N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤0,4 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤400 N
