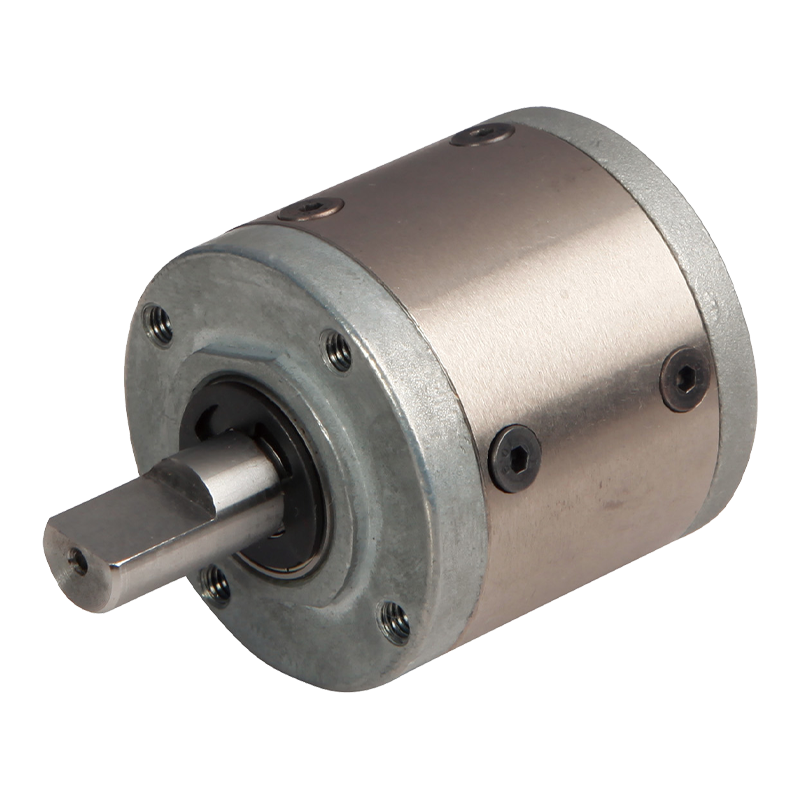

42JX150K 42mm 2-15N.m Planetová převodovka

42JX150K 42mm 2-15N.m Planetová převodovka

42JX150K je vysoce výkonný planetový reduktor s vnějším průměrem 423 mm, který umožňuje rozsah točivého momentu 2N.m ~ 15N.m a provozní teplotu -10℃~ 80℃.
Struktura planetového soukolí planetové převodovky umožňuje vzájemný záběr více ozubených kol v omezeném prostoru pro dosažení přenosu výkonu a zpomalení a zvýšení točivého momentu. Ve srovnání s tradičními převodovkami s paralelním hřídelem, se stejným převodovým poměrem a nosností, lze objem planetové převodovky zmenšit o 30 % až 50 % a hmotnost je také lehčí, což se snadno instaluje a uspořádá v prostorově omezeném zařízení. Více planetových kol sdílí zatížení, takže síla na každý převod je relativně malá. Současně je ozubené kolo obvykle vyrobeno z vysoce pevné legované oceli, po kalení, broušení a dalších procesech je tvrdost povrchu zubů vysoká, dobrá odolnost proti opotřebení, odolá velkému točivému momentu a rázovému zatížení, vhodné pro těžké přenosové příležitosti.

  • 42JX150K 42mm 2-15N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

42mm planetová převodovka 42JX150K

Φ42 planetový reduktor

Povolený rozsah točivého momentu: 2N.m~15N.m

Planetová převodovka

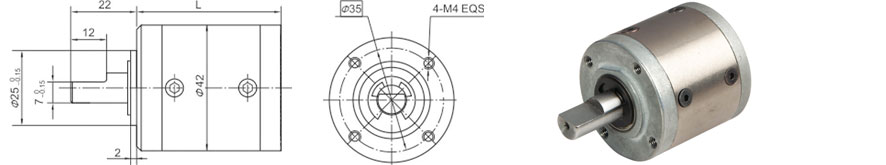

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,5~6,0

32.5

Fáze 2

14~30

39.2

Fáze 3

49~144

46

Fáze 4

172~504

52.5

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

2N.m

4N.m

8 N.m

15 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06 mm

Axiální vůle hřídele

≤ 0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤150 N
