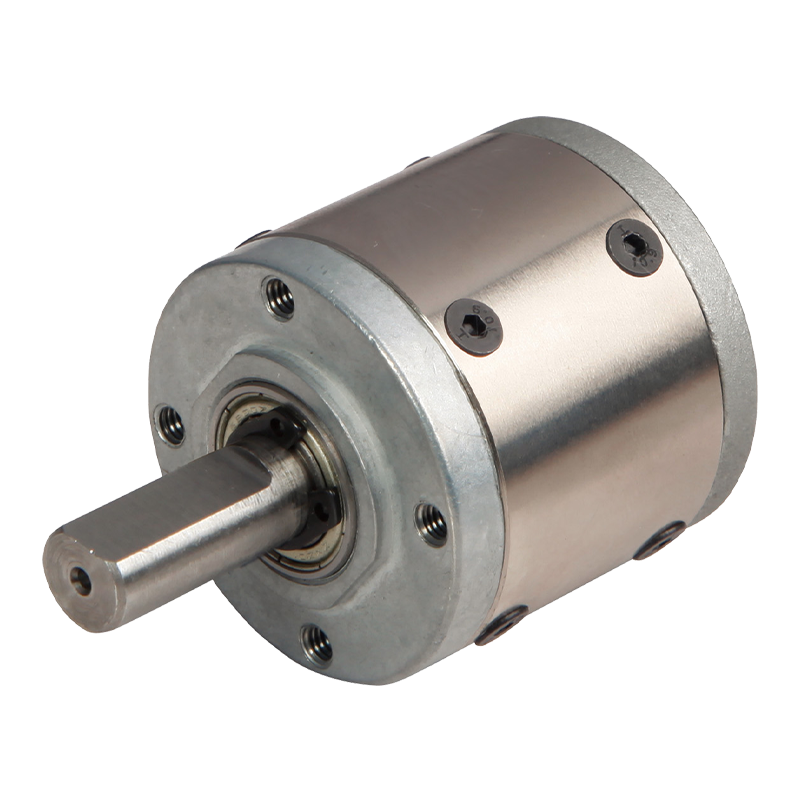

42JX100K 42mm 1-10N.m Planetová převodovka

42JX100K 42mm 1-10N.m Planetová převodovka

Planetová převodovka 42JX100K je vysoce výkonná 42mm planetová převodovka navržená pro různé aplikace vyžadující přesné řízení točivého momentu. Maximální přípustný rozsah zatížení této převodovky je od 1N.m do 10N.m, vyhovuje různým požadavkům na zatížení. Vnitřní materiál převodu se skládá z kovu typu E a kovového prášku typu F, což zajišťuje vysokou přesnost a odolnost. Ložiska výstupního hřídele používají valivá ložiska a kuličková ložiska s maximálním povoleným radiálním zatížením 80N a maximálním povoleným axiálním zatížením 30N. Radiální vůle a axiální vůle jsou řízeny v rozmezí 0,06 mm a 0,3 mm, což zaručuje hladký provoz a přesnost. Účinnost převodu této převodovky navíc dosahuje až 90 %, při jmenovitém tolerančním momentu 1N.m a okamžitém tolerančním momentu trojnásobku jmenovitého momentu. Rozsah provozních teplot je od -10 ℃ do 80 ℃, s rozsahem použití relativní vlhkosti 20 % až 85 % RH. Doporučená vstupní rychlost je ≤ 4000 ot./min a směr vstupu a výstupu je stejný. Díky těmto parametrům je planetová převodovka 42JX100K široce použitelná v průmyslové automatizaci, strojním vybavení a dalších oblastech.

  • 42JX100K 42mm 1-10N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

42mm DC motor planetová převodovka 42JX100K

42mm planetová převodovka,

Rozsah přípustného zatížení: 1 N.m〜10N.m

Planetová převodovka

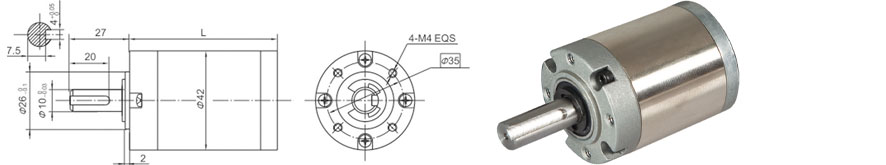

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

31.5

Fáze 2

14 ~ 27

42.1

Fáze 3

51 ~ 139

52.5

Fáze 4

189 ~ 720

62.9

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

1 N.m

4N.m

8 N.m

10 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

E typ: Kov F typ: Práškový kov

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤150 N
