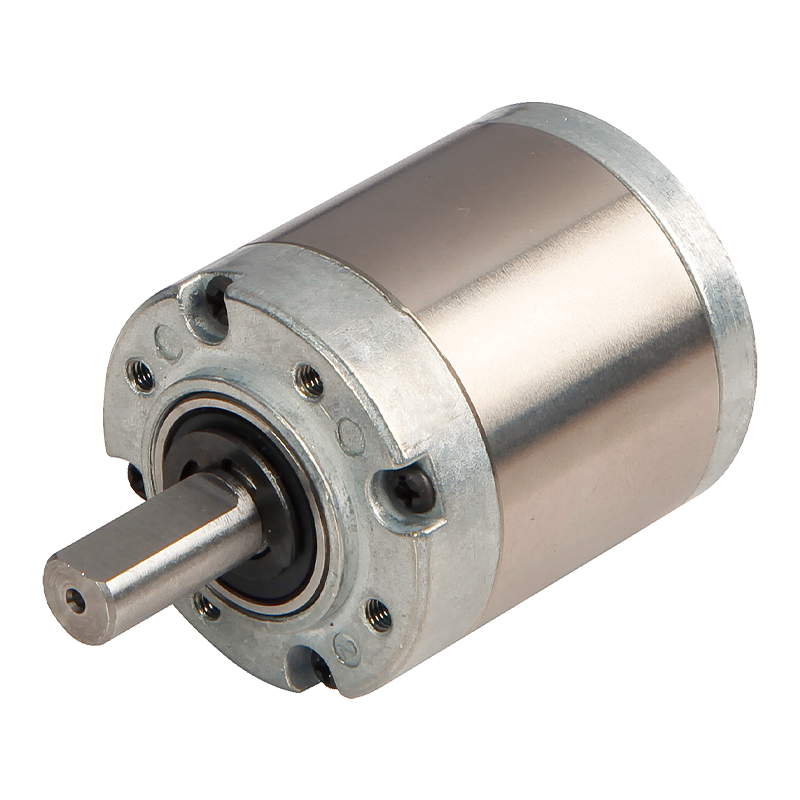

36JX30K 36mm 0,3-3N.m Planetová převodovka

36JX30K 36mm 0,3-3N.m Planetová převodovka

36JX30K 36mm planetová převodovka je vysoce výkonná 36mm planetová převodovka navržená pro různé aplikace vyžadující přesné řízení točivého momentu. Převodovka umožňuje přípustný rozsah zatížení 0,3 N.m až 3,0 N.m, čímž nabízí účinnost převodu a odolnost. Materiál vnitřního převodu je vyroben z kovové práškové metalurgie, zatímco pouzdro používá kovový materiál typu F, který zajišťuje robustnost a spolehlivost produktu. Ložisko výstupního hřídele využívá valivá ložiska s maximálním povoleným radiálním zatížením 50N a maximálním povoleným axiálním zatížením 30N. Radiální vůle a axiální vůle jsou řízeny v rozmezí 0,07 mm a 0,3 mm, což zaručuje hladký provoz a přesnost. Navíc vůle naprázdno nepřesahuje 1,5° a maximální síla lisovaného uložení hřídele je 120 N, což dále zvyšuje stabilitu a bezpečnost. Převodovka obsahuje parametry převodového poměru včetně stupně jedna, dva, tři a čtyři, které odpovídají různým rozměrům L a účinnosti převodů, splňující potřeby různých scénářů použití. Rozsah provozních teplot je od -10 °C do 80 °C, s relativní vlhkostí 20 % až 85 % RH. Doporučená vstupní rychlost nepřesahuje 4000 ot./min a směr vstupu a výstupu jsou stejné.

  • 36JX30K 36mm 0,3-3N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

36mm planetová převodovka 36JX30K

36mm planetová převodovka,

Rozsah přípustného zatížení: 0,3N.m〜3,0N.m

Planetová převodovka

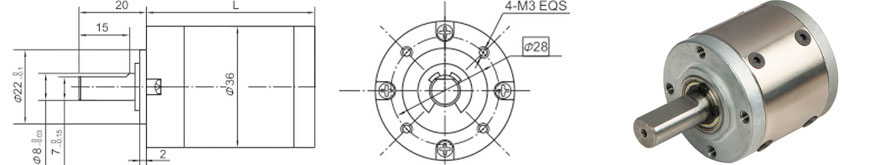

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

26.5

Fáze 2

14 ~ 27

33.6

Fáze 3

51 ~ 139

40.5

Fáze 4

189 ~ 720

47.4

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

0,3 N.m

1,2 N.m

2,5 N.m

3,0 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

E typ: Kov F typ: Práškový kov

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤120 N
