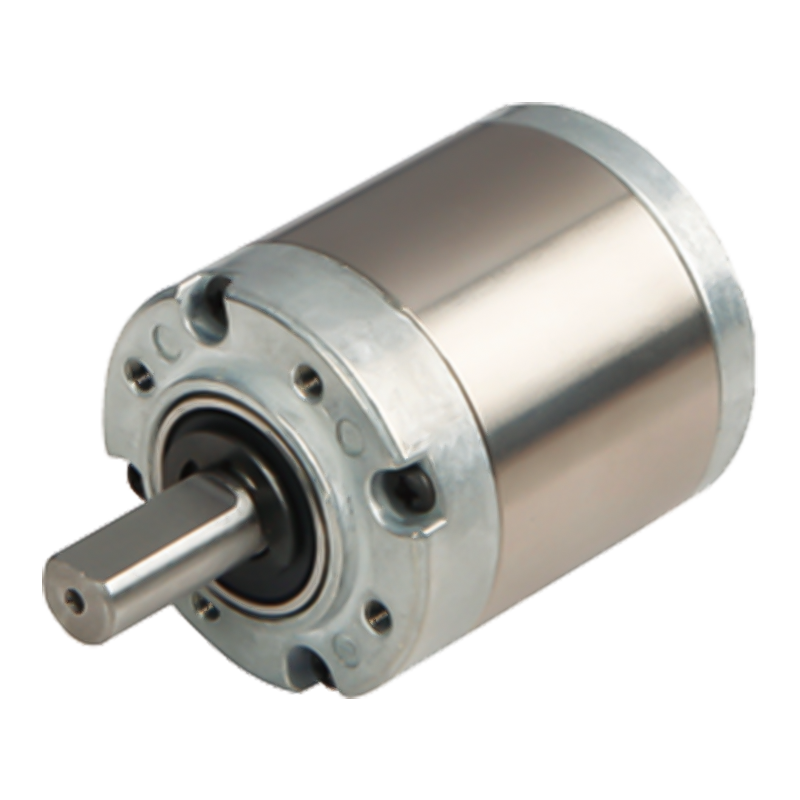

32JX30K 32mm 0,3-3N.m Planetová převodovka

32JX30K 32mm 0,3-3N.m Planetová převodovka

32JX30K je planetový reduktor s vnějším průměrem 32 mm, umožňující rozsah točivého momentu 0,3 N.m ~ 3,0 N.m, účinnost převodu prvního stupně 90 % a provozní teplotu -10℃~ 80℃.
Planetová převodovka je poháněna vnitřním zabírajícím planetovým soukolím a ztráta třením záběrem mezi ozubenými koly je malá. Planetové kolo je přitom rovnoměrně rozloženo kolem centrálního kola a rovnoměrně rozloženo zatížení, takže je plně využita nosnost ozubeného kola a účinnost převodu je obvykle až 90%-97%. Změnou kombinace počtu zubů centrálního kola, planetového kola a ozubeného věnce lze dosáhnout různých převodových poměrů. Převodový poměr jednostupňové planetové převodovky je obecně mezi 3-10, a když se vícestupňová planetová převodovka používá v sérii, převodový poměr může dosáhnout desítek nebo dokonce stovek, což může splňovat požadavky různých zařízení na převodový poměr.

  • 32JX30K 32mm 0,3-3N.m Planetová převodovka

+86 0579-86817938-836

[email protected]

32mm planetová převodovka 32JX30K

32mm planetová převodovka,

Rozsah přípustného zatížení: 0,3N.m〜3,0N.m

Planetová převodovka

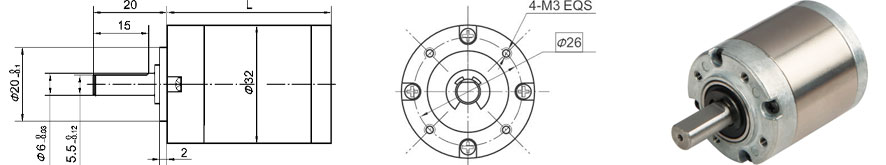

Rozměry

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7 ~ 5,2

25.7

Fáze 2

14 ~ 27

32.8

Fáze 3

51 ~ 139

39.7

Fáze 4

189 ~ 720

46.6

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

0,3 N.m

1,2 N.m

2,5 N.m

3,0 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technická data

Materiál bydlení

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤35N

Max. axiální zatížení hřídele

≤25N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤100 N
