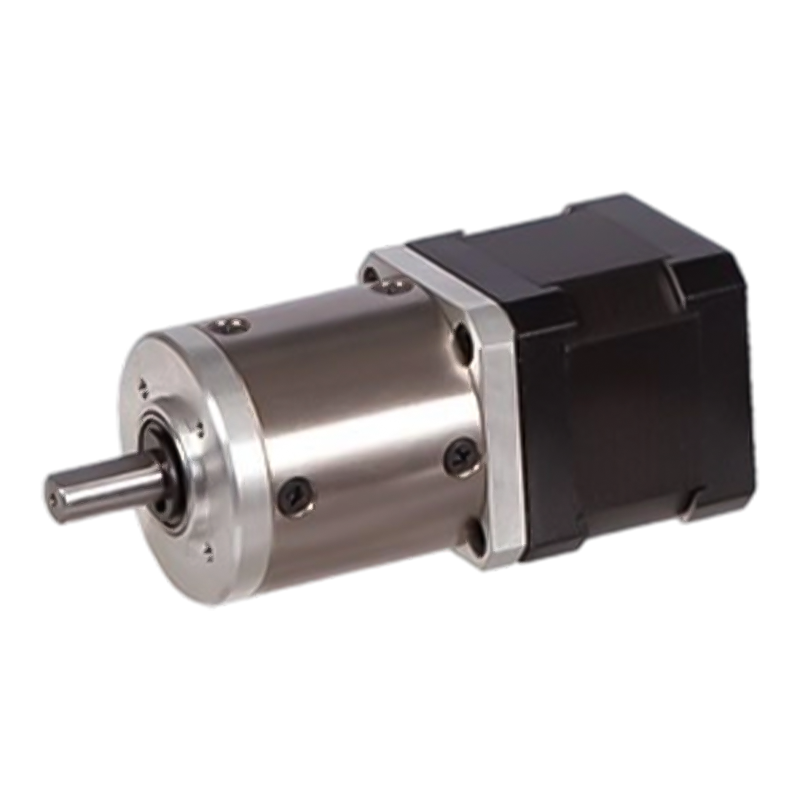

Krokový motor s hybridní planetovou převodovkou 42JX150K/42STH 80N

Krokový motor s hybridní planetovou převodovkou 42JX150K/42STH 80N

Hybridní krokový planetový převodový motor 42JX150K/42STH je vysoce výkonný hybridní krokový motor, který kombinuje výhody planetového reduktoru, vhodný pro aplikace vyžadující vysokou přesnost a vysoký točivý moment. Motor používá materiál kovového věnce, který zajišťuje stabilitu a odolnost při vysokém zatížení. Jeho maximální povolené radiální zatížení je 80N, maximální povolené axiální zatížení je 30N, radiální vůle je pouze 0,06 mm a axiální vůle je 0,3 mm, s vůlí menší než 1,5° v nezatíženém stavu. Tyto parametry ukazují, že motor má mechanický výkon a přesné možnosti řízení pohybu. Motor navíc nabízí různé specifikace, včetně různých elektrických parametrů napětí, proudu, odporu, indukčnosti a také více redukčních poměrů a převodových stupňů, aby vyhovoval potřebám různých scénářů použití. Díky optimalizovanému designu a vysoce kvalitním výrobním procesům vyniká tento motor účinností, spolehlivostí a životností, což z něj činí ideální volbu pro průmyslovou automatizaci, přesné přístroje a technologie robotiky.

  • Krokový motor s hybridní planetovou převodovkou 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42mm vnější zesílená převodovka,

Rozsah přípustného zatížení: 3N.m~10N.m

Krokový motor s planetovou převodovkou (Materiál ozubeného věnce: kov)

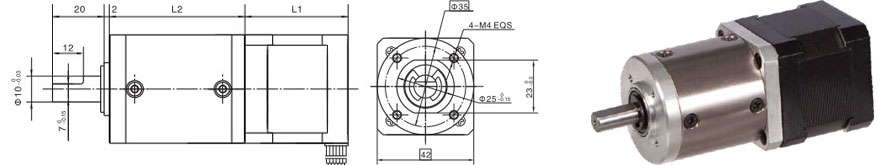

Rozměry

Planetová převodovka

Materiál prstenu

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06nn

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technická data

Specifikace hybridního krokového motoru 42STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Jednoduchý hřídel, B Dvojitý hřídel

Specifikace planetové převodovky 42JX150K

Redukční poměr

3.5

14

17

21

49

61

84

104

126

172

212

294

Počet ozubených soukolí

1

2

3

4

Délka(L2) mm

32.5

39.2

45.9

52.6

Max. jmenovitý točivý moment kg. cm

30

50

90

150

Krátkodobě přípustný kroutící moment kg.cm

90

150

270

450

Účinnost %

0.9

0.81

0.73

0.66

Hmotnost g

320

420

520

620
