Domů / Produkt / Krokový motor s převodovkou / Krokový motor s planetovou převodovkou / 42JXGS100K/42STH 42mm 3N.m~10N.m krokový motor s planetovou převodovkou

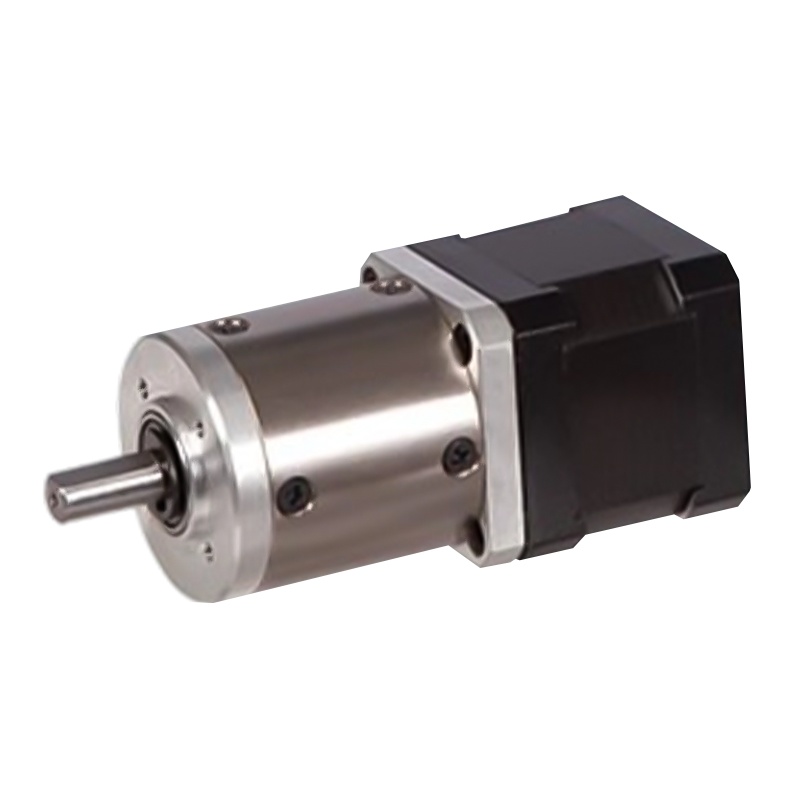

42JXGS100K/42STH 42mm 3N.m~10N.m krokový motor s planetovou převodovkou

42JXGS100K/42STH 42mm 3N.m~10N.m krokový motor s planetovou převodovkou

42JXGS100K/42STH používá kovový vnitřní ozubený věnec, je planetový reduktor s vnějším průměrem 42 mm, umožňující rozsah točivého momentu: 3N.m~10N.m.
Krokový motor má charakteristiku rychlé odezvy a dokáže v krátké době dosáhnout stabilního provozního stavu. Dynamická odezva systému je dále zlepšena kombinací nízké setrvačnosti charakteristiky planetového zpomalovacího krokového motoru. Lze jej rychle spustit, zastavit a obrátit, což může splnit některé aplikace s vysokými požadavky na dynamický výkon, jako je rychlé polohování a časté akce start-stop v automatizovaných výrobních linkách.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m krokový motor s planetovou převodovkou

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42mm planetová převodovka

Rozsah přípustného zatížení: 3N.m~ 10N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov)

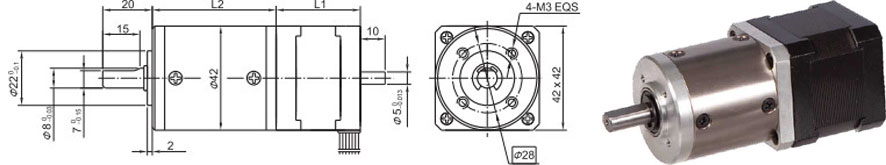

Rozměry

Planetová převodovka

Materiál prstenu

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technické údaje

Specifikace hybridního krokového motoru 42STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Specifikace planetové převodovky 40JXGS100K

Redukční poměr

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Počet ozubených soukolí

1

2

3

4

Délka(L2) mm

36.9

47.4

57.7

68

Max. jmenovitý točivý moment kg. cm

30

50

80

100

Krátkodobě přípustný kroutící moment kg.cm

90

150

240

300

Účinnost %

0.9

0.81

0.73

0.66

Hmotnost g

200

270

330

410

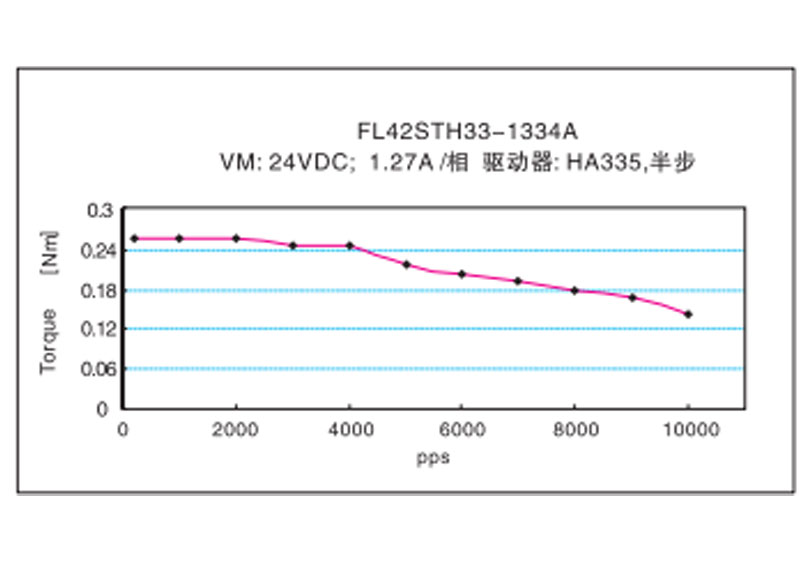

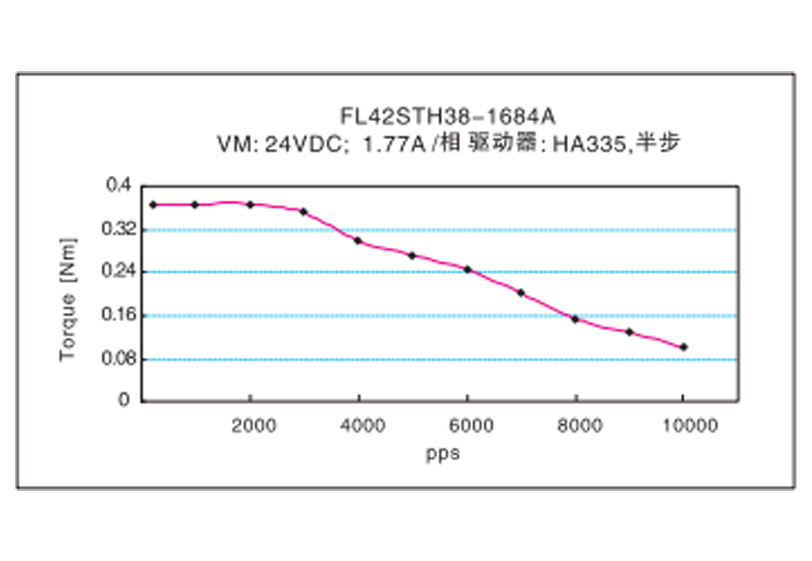

Charakteristiky kmitočtu a točivého momentu
