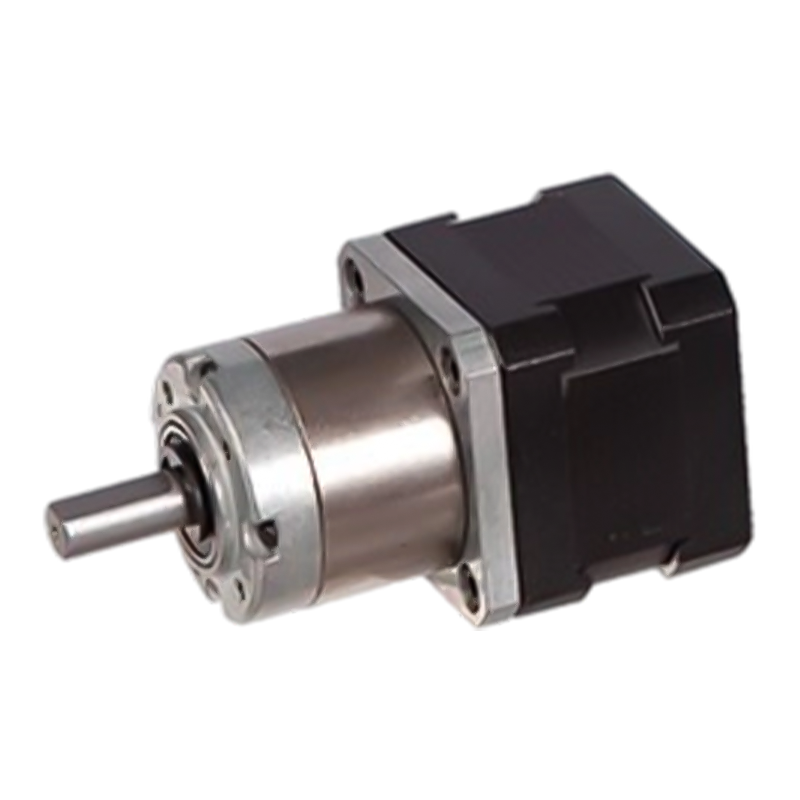

Krokový motor s planetovou převodovkou 36JXES60K/42STH 12v/24v

Krokový motor s planetovou převodovkou 36JXES60K/42STH 12v/24v

36JXES60K/42STH lze vybrat ve vnitřním kroužku ze dvou materiálů: práškový kov (model 36JXF60K), kov (model 36JXE60K), podporující prostředí 12v/24v s dvojím napětím, maximální povolené radiální zatížení ≤50N.
Struktura planetového soukolí zajišťuje rovnoměrné rozložení zatížení na každé planetové kolo, čímž se snižuje síla působící na jedno ozubené kolo, snižuje se vibrace a hluk. Současně jsou chodové charakteristiky krokového motoru také relativně stabilní a výstupní výkon může být udržován relativně stabilní při různém zatížení a rychlostech. Proto má planetový zpomalovací krokový motor dobrou stabilitu během provozu a může poskytovat hladký výkon.

  • Krokový motor s planetovou převodovkou 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36mm standardní převodovka,

Rozsah přípustného zatížení: 1,8N.m~6,0N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov a práškový kov)

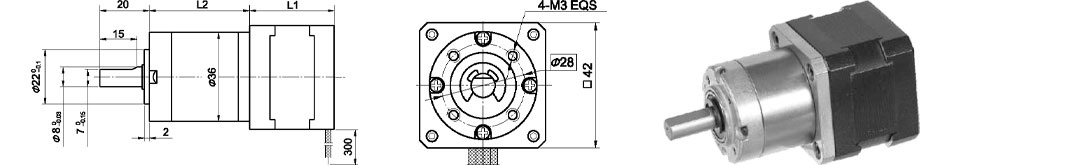

Rozměry

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (Typ:36JXF60K), Kov (Typ:36JXE60K)

Planetová převodovka

Materiál prstenu

Typ E:Kovový Typ F:Praškový kov

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technické údaje

Specifikace hybridního krokového motoru 42STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Specifikace planetové převodovky 36JXES60K

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

Počet ozubených soukolí

1

2

3

Délka(L2) mm

27

34.1

41

Max. jmenovitý točivý moment kg. cm

6

24

50

Krátkodobě přípustný kroutící moment kg.cm

20

70

150

Účinnost %

0.9

0.81

0.73

Hmotnost g

195

210

290

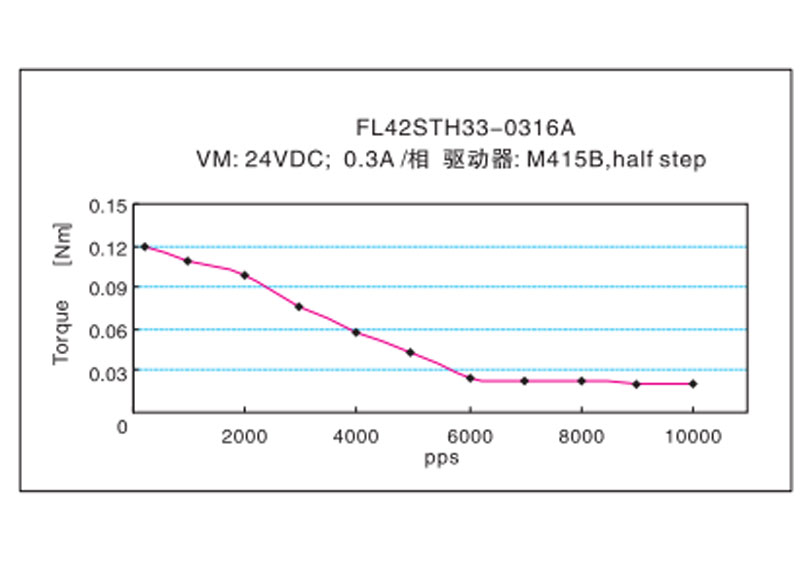

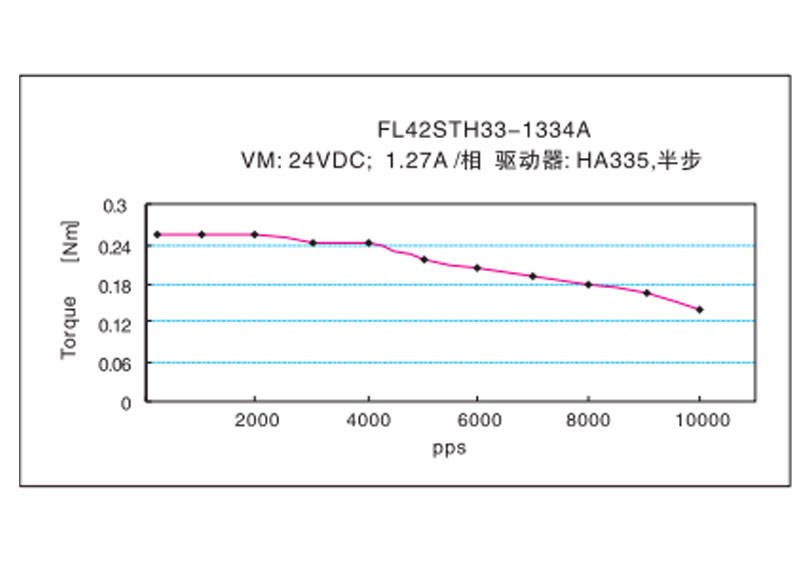

Charakteristiky kmitočtu a točivého momentu
