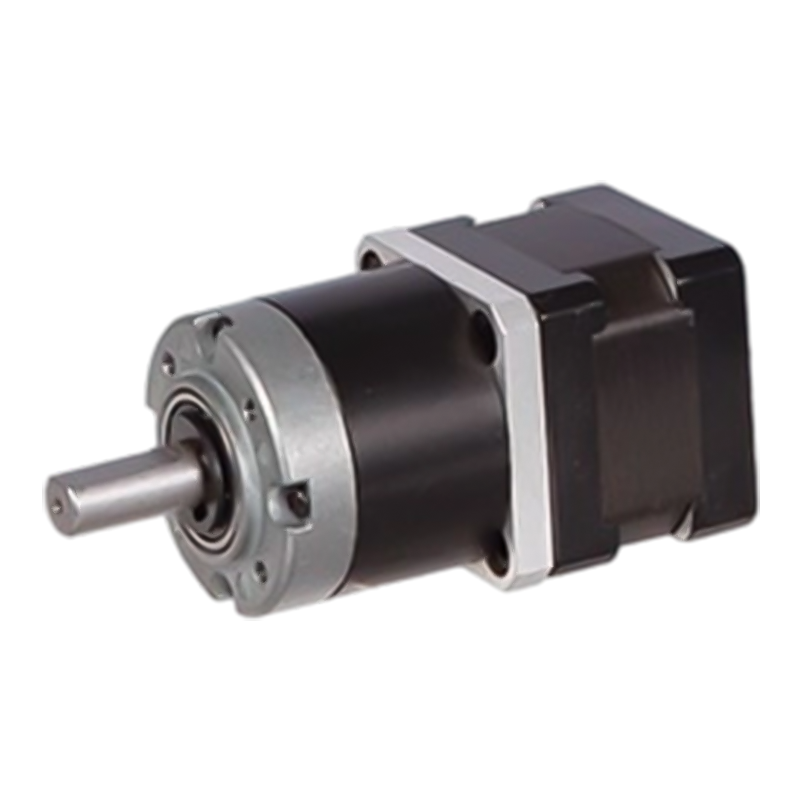

Krokový motor s planetovou převodovkou 36JXES60K/35STH 36mm

Krokový motor s planetovou převodovkou 36JXES60K/35STH 36mm

36JXES60K/35STH je hybridní kráčející hvězdicový motor s materiálem vnitřního kroužku z kovu a práškového kovu, s vnějším průměrem 36 mm, který lze vybrat mezi vnitřními kroužky ze dvou materiálů: práškový kov (Model 36JXF60K) a kov (Model 36JXE60K).
Převodovka využívá režim vnitřního záběru a ztráta záběrového tření mezi planetovým kolem, centrálním kolem a ozubeným kroužkem je malá. Jeho účinnost přenosu se obvykle pohybuje mezi 90 % a 95 %, což může účinněji přenášet mechanickou energii krokového motoru na konec zátěže a snížit energetické ztráty než některé jiné způsoby přenosu zpomalení, jako je šneková převodovka a šnekový pohon.

  • Krokový motor s planetovou převodovkou 36JXES60K/35STH 36mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm standardní převodovka,

Rozsah přípustného zatížení: 1,8N.m~6,0N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov a práškový kov)

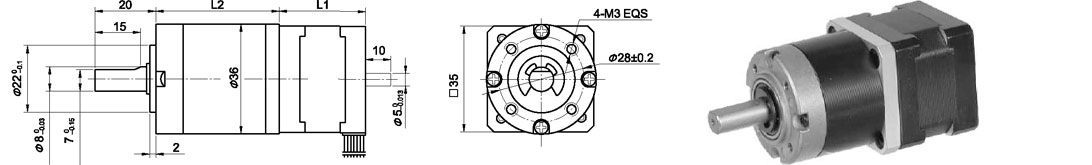

Rozměry

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (typ: 36JXF60K), kov (typ: 36JXE60 K)

Planetární

Materiál prstenu

Typ E: kov Typ F: práškový kov

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤50N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technické údaje

Specifikace hybridního krokového motoru 35STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Jednoduchý hřídel, B Dvojitý hřídel

Specifikace planetové převodovky 36JXES60K

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

Počet ozubených soukolí

1

2

3

Délka(L2) mm

27

34.1

41

Max. jmenovitý točivý moment kg. cm

18

30

48

Krátkodobě přípustný kroutící moment kg.cm

54

90

144

Účinnost %

0.9

0.81

0.73

Hmotnost g

195

210

290

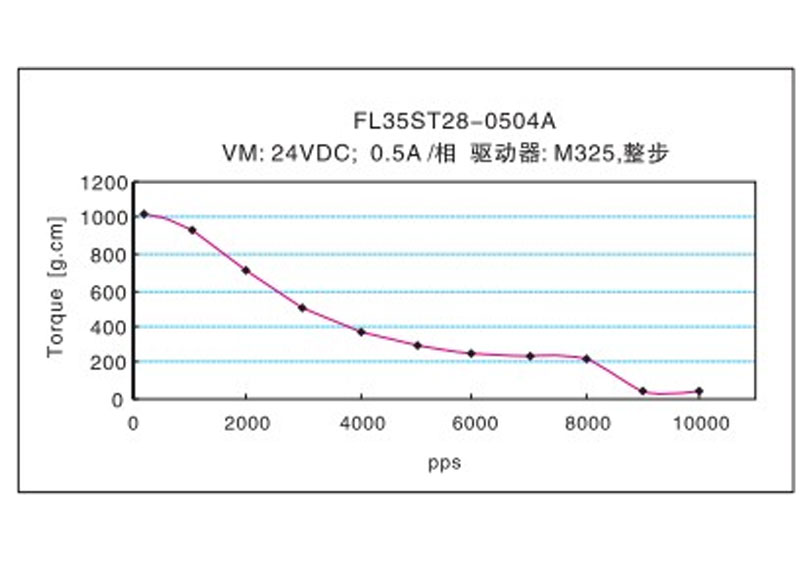

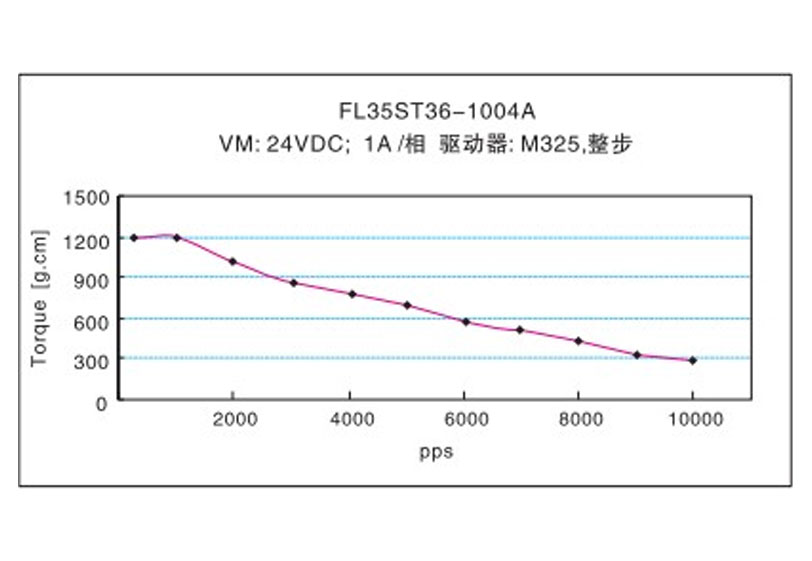

Charakteristiky kmitočtu a točivého momentu
