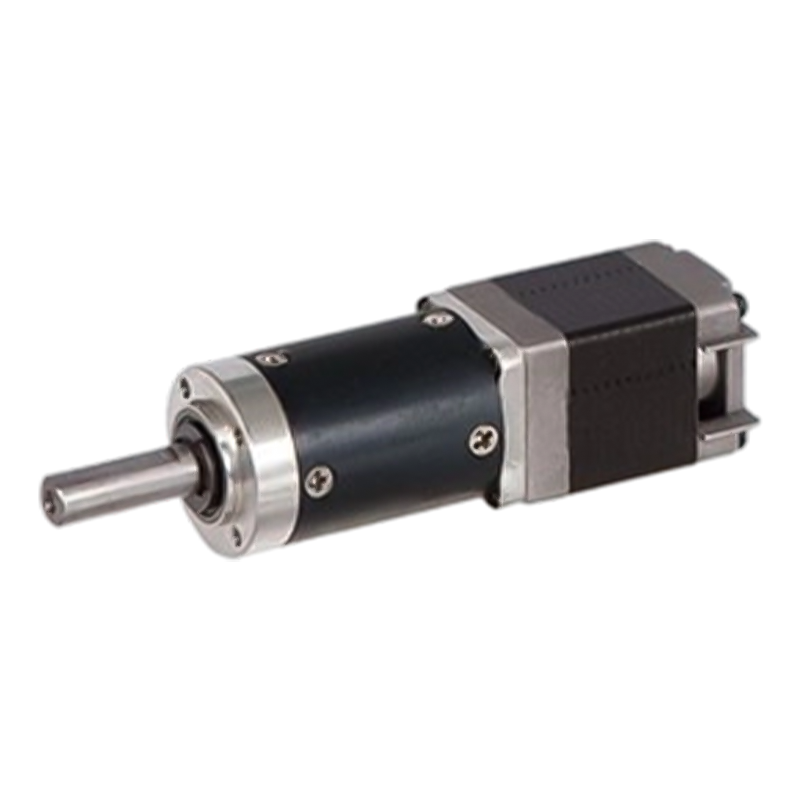

28JXS40K/28STH přesný úhlový posuvný planetový krokový motor

28JXS40K/28STH přesný úhlový posuvný planetový krokový motor

28JXS40K/28STH je hybridní motor s kovovým vnitřním kroužkem, který lze použít v různých prostředích.
Samotný krokový motor má vysokou přesnost polohování a dokáže převést elektrický impulsní signál na přesné úhlové posunutí. Díky vysoce přesnému převodu planetového reduktoru lze dále zlepšit jeho přesnost polohování. Obecně řečeno, přesnost úhlu kroku planetového krokového motoru zpomalení může být řízena v rozmezí ±3 % a přesnost opakovaného polohování může dosáhnout ±0,01°. Efekt redukce setrvačnosti reduktoru je druhá mocnina redukčního poměru, což může účinně snížit rušení zátěže na dynamickou odezvu krokového motoru a zlepšit stabilitu systému start-stop a komutace.

  • 28JXS40K/28STH přesný úhlový posuvný planetový krokový motor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28mm planetová převodovka

Rozsah přípustného zatížení: 1,2N.m~4,0N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov)

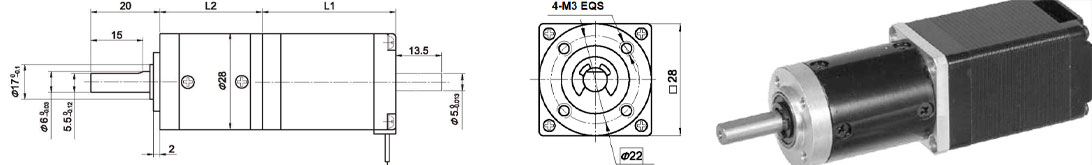

Rozměry

Planetová převodovka

Materiál prstenu

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

35N

Max. axiální zatížení hřídele

25N

Radiální vůle hřídele (v blízkosti příruby)

0,07 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

1,5°

Technické údaje

Specifikace hybridního krokového motoru 28STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Jednoduchý hřídel, B Dvojitý hřídel

Specifikace planetové převodovky 28JXS40K

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

2

3

4

Délka(L2) mm

31

40.1

49

57.9

Max. jmenovitý točivý moment kg. cm

12

20

32

40

Krátkodobě přípustný kroutící moment kg.cm

36

60

96

120

Účinnost %

0.9

0.81

0.73

0.66

Hmotnost g

60

85

95

110

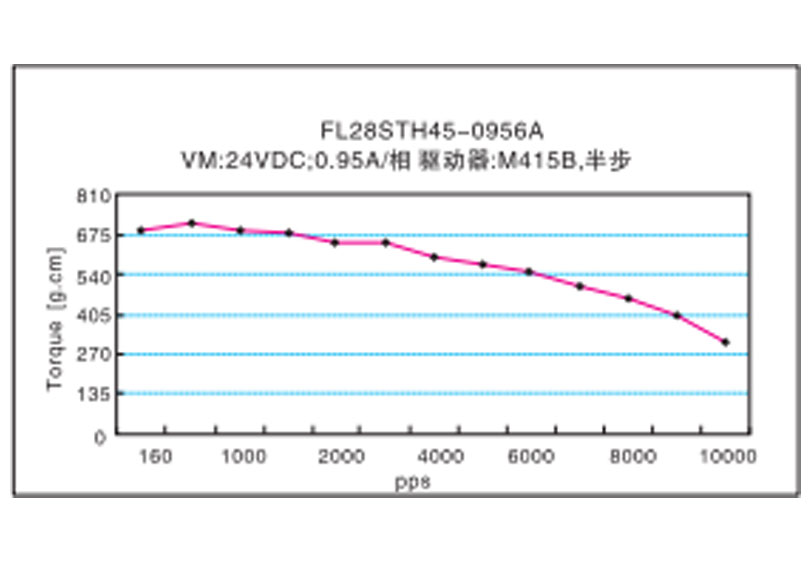

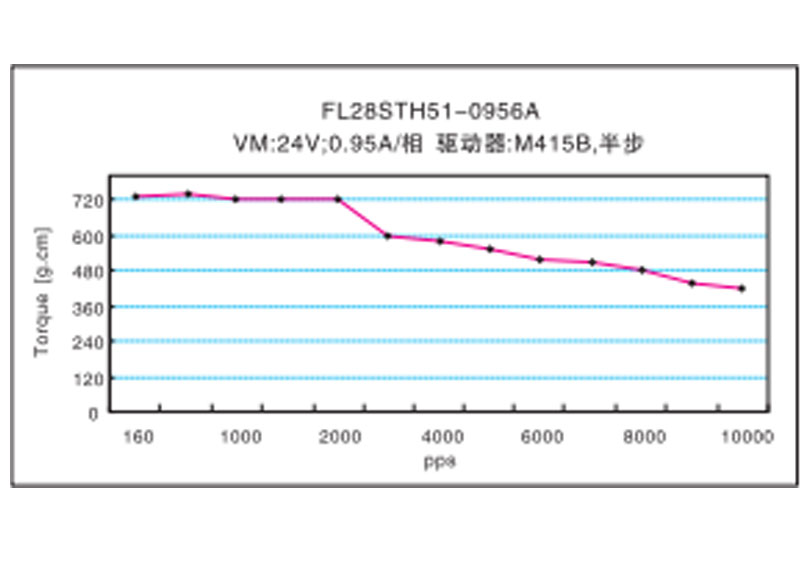

Charakteristiky kmitočtu a točivého momentu
