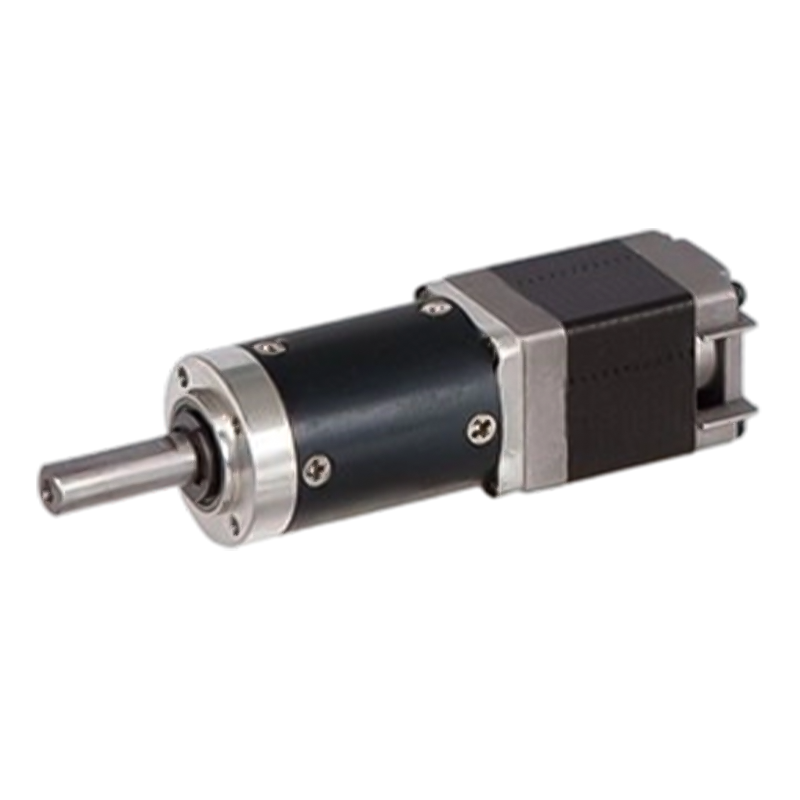

22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planetovou převodovkou

22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planetovou převodovkou

Produkt 22JXS20K/20STH je standardní redukce s vnějším průměrem 22 mm a povoleným rozsahem točivého momentu je 0,6N.m~2,0N.m.
Řada planetových kol je rovnoměrně rozmístěna kolem centrálního kola, aby sdílela zatížení a odolala velkému točivému momentu. Přiměřeným navržením převodového poměru planetového soukolí může být výstupní krouticí moment krokového motoru zesílen několikrát až desetinásobně, aby byly splněny požadavky na pohon při různých podmínkách zatížení. Nastavením zpomalovacího poměru může krokový motor pracovat stabilně při nižších rychlostech, vyhnout se problémům s vysokorychlostním rozkmitáním a rozšířit rozsah rychlostí systému.

  • 22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planetovou převodovkou

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Standardní převodovka 22 mm,

Rozsah přípustného zatížení: 0,6N.m~2,0N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov)

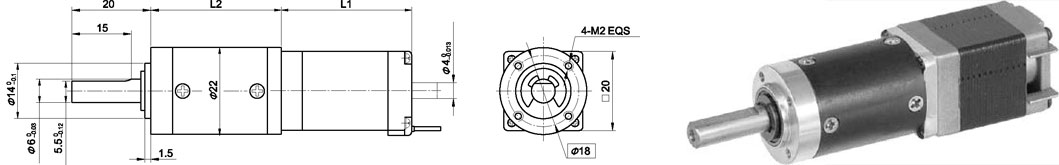

Rozměry

Planetární

Materiál prstenu

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤20N

Max. axiální zatížení hřídele

≤10N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technická data

Specifikace hybridního krokového motoru 20STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Specifikace planetové převodovky 22JXS20K

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

2

3

4

Délka(L2) mm

24.4

33

41.5

49.8

Max. jmenovitý kroutící moment kg.cm

6

10

16

20

Krátkodobě přípustný kroutící moment kg.cm

18

30

48

60

Účinnost %

90 %

81 %

73 %

66 %

Hmotnost g

35

45

55

65

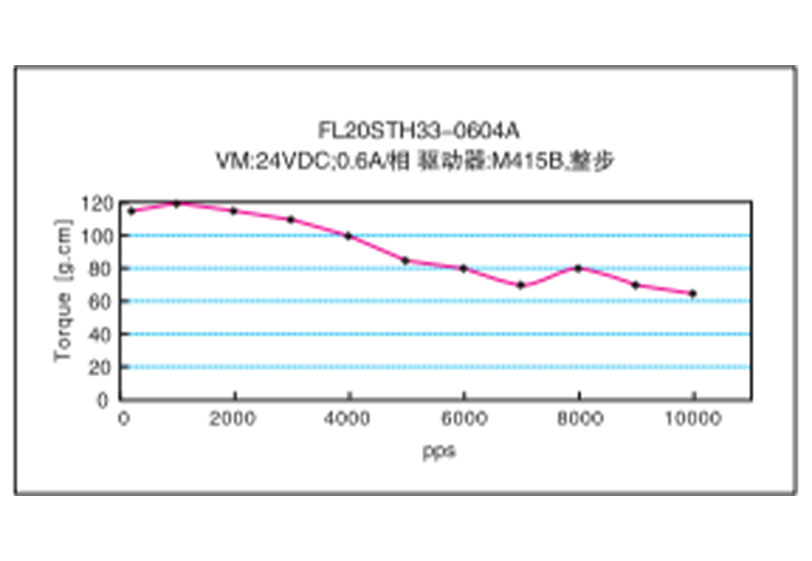

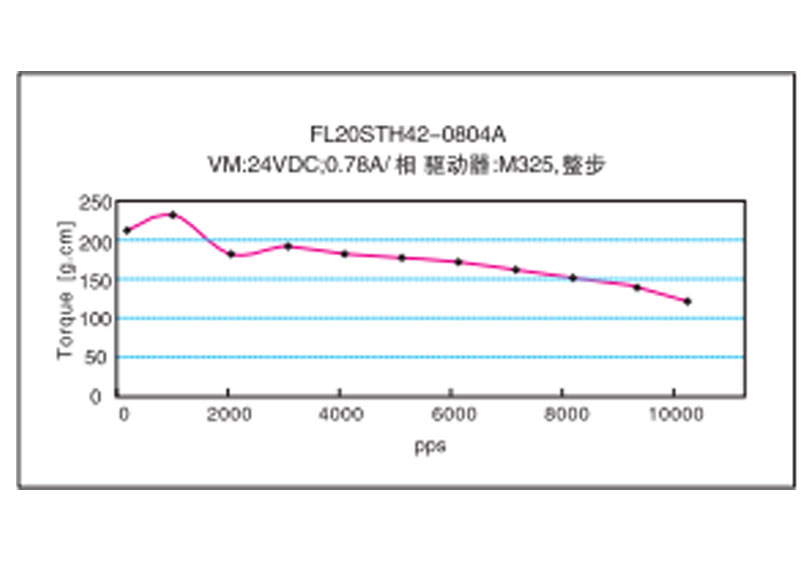

Charakteristiky kmitočtu a točivého momentu
