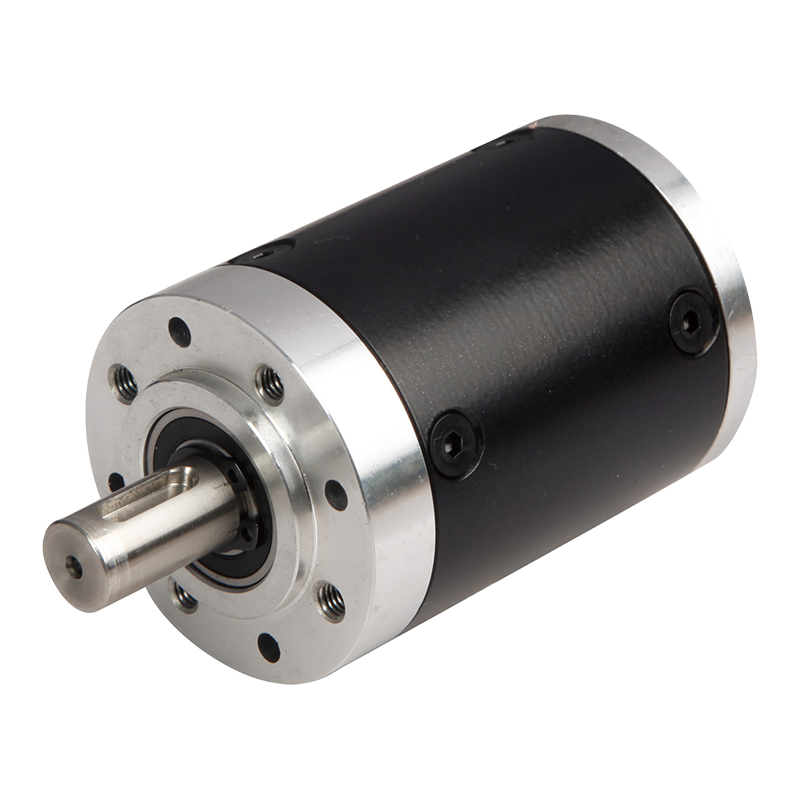

52JXML200K 52mm 90% převodový poměr Nízká hlučnost spirálová planetová převodovka

52JXML200K 52mm 90% převodový poměr Nízká hlučnost spirálová planetová převodovka

Nízkošumová spirálová planetová převodovka 52JXML200K 52mm je vysoce výkonný, nízkošumový reduktor speciálně navržený pro aplikace vyžadující vysokou přesnost a účinnost. Tento produkt se vyznačuje pouzdrem vyrobeným z kovu a plastu, které zajišťují jeho robustnost a nízkou hmotnost. Ložisko výstupní hřídele používá valivá ložiska s maximálním povoleným radiálním zatížením 200N, maximálním povoleným axiálním zatížením 100N, radiální vůlí hřídele menší než 0,04 mm, axiální vůlí hřídele menší než 0,3 mm a vůlí naprázdno menší než 1°. Tyto parametry zaručují stabilitu a spolehlivost převodovky při provozu. Maximální síla lisovaného uložení hřídele je navíc 300 N, což dále zvyšuje jeho nosnost. Převodová účinnost této převodovky dosahuje až 90 %, se jmenovitým tolerančním momentem 4N.m a maximálním momentálním tolerančním momentem 12N.m. Pracuje v teplotním rozsahu -10 °C až 80 °C a relativní vlhkosti v rozsahu 20 % až 85 % RH, s doporučenou vstupní rychlostí ≤ 4000 ot./min. a stejným směrem vstupu a výstupu.

  • 52JXML200K 52mm 90% převodový poměr Nízká hlučnost spirálová planetová převodovka

+86 0579-86817938-836

[email protected]

52mm spirálová planetová převodovka 52JXML200K

52mm spirálové zuby s nízkou hlučností planetární převodovky,

Rozsah přípustného zatížení: 2N.m〜20N.m

Planetová převodovka s nízkou hlučností

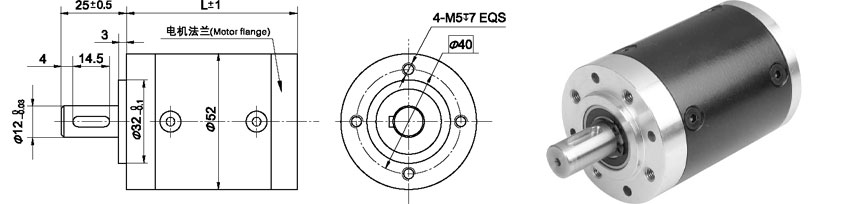

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Zuby nápravy, výchozí struktura

Kombinovaná startovací struktura

Fáze1

4,5 ~ 8

56

65

Fáze 2

20 ~ 64

71

80

Fáze 3

91 ~ 512

87

96

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

90 %

81 %

73 %

Jmenovitý toleranční moment

4N.m

12 N.m

20 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% 〜85% RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Kov Plast spirála

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤200N

Max. axiální zatížení hřídele

≤100N

Radiální vůle hřídele (v blízkosti příruby)

≤0,04 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1°

Síla lisování hřídele, max

≤300 N
