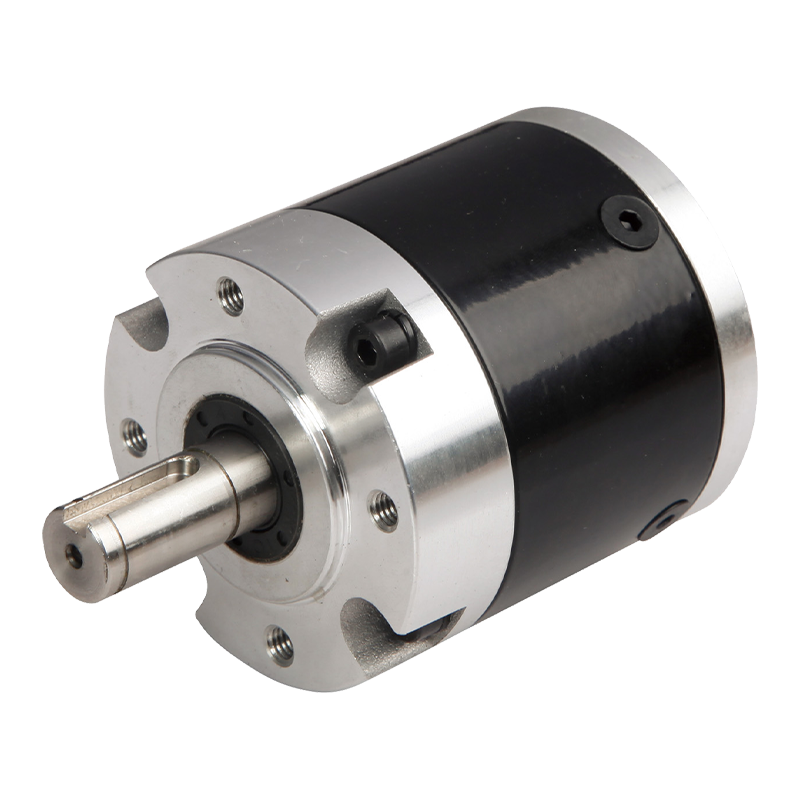

56JXL300K 56mm 300N Planetová převodovka s nízkou hlučností

56JXL300K 56mm 300N Planetová převodovka s nízkou hlučností

Nízkošumová planetová převodovka 56JXL300K je vysoce výkonný produkt speciálně navržený pro vysoce přesné a nízkohlučné aplikace. Tato převodovka se vyznačuje 56mm spirálovými zuby nízkohlučnou planetovou převodovkou, která umožňuje rozsah točivého momentu od 3N.m do 30N.m, takže je vhodná pro různá průmyslová automatizační zařízení a přesné stroje. Materiál pouzdra se skládá z kovových a plastových spirálových zubů, které zajišťují robustnost a odolnost. Typ ložiska výstupního hřídele jsou valivá ložiska s maximálním přípustným radiálním zatížením 200N a maximálním přípustným axiálním zatížením 100N. Radiální vůle hřídele je menší než 0,04 mm a axiální vůle je menší než 0,3 mm, s vůlí naprázdno 1,5°. Maximální lisovací síla hřídele je 300 N, což zaručuje stabilní provoz za podmínek vysokého zatížení. Parametry převodového poměru zahrnují stupeň jedna, dva, tři a čtyři, odpovídající různým účinnostem převodovky a jmenovitým tolerančním momentům, splňujícím požadavky různých aplikačních scénářů. Rozsah provozních teplot je -10 °C až 80 °C, provozní vlhkost prostředí 20 % až 85 % RH a doporučená vstupní rychlost nepřesahující 4000 ot./min.

  • 56JXL300K 56mm 300N Planetová převodovka s nízkou hlučností

+86 0579-86817938-836

[email protected]

56mm planetová převodovka 56JXL300K

56mm šroubovicová planetová převodovka s nízkou hlučností,

Rozsah přípustného zatížení: 3N.m〜30N.m

Planetová převodovka s nízkou hlučností

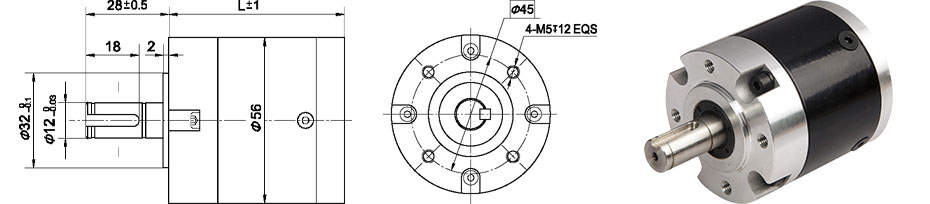

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

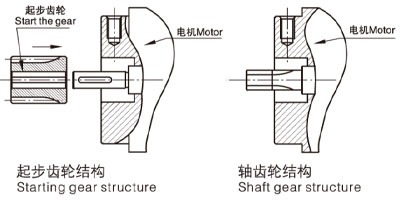

Zuby nápravy, výchozí struktura

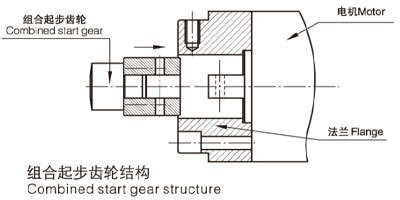

Kombinovaná startovací struktura

Fáze1

4,2 ~ 9

47

64

Fáze 2

15 ~ 38

59

72

Fáze 3

54 ~ 163

78

91

Fáze 4

196 ~ 691

90

103

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

0.9

0.81

0.73

0.66

Jmenovitý toleranční moment

3N.m

12 N.m

20 N.m

30 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technické údaje

Materiál bydlení

Meta"Plastové šroubovice

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od příruby)

≤200N

Max. axiální zatížení hřídele

≤100N

Radiální vůle hřídele (v blízkosti příruby)

≤0,04 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤300 N

Schéma přizpůsobení motoru

Modul

Počet zubů

Fáze1

Fáze 2

Fáze 3

Fáze 4 $ $

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
