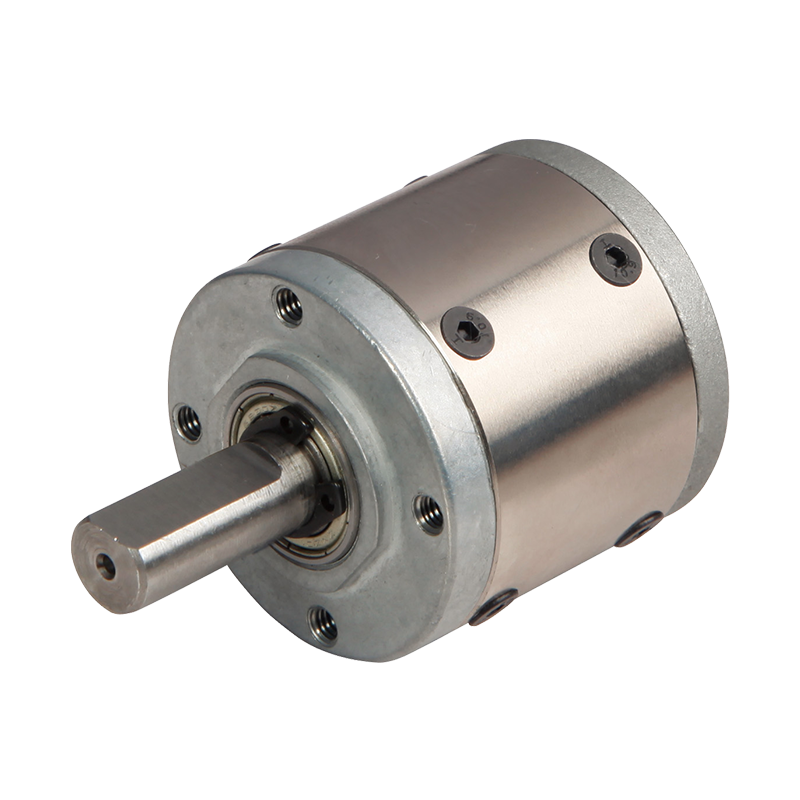

42JXL100K 42mm široký rozsah provozních teplot Planetová převodovka s nízkou hlučností

42JXL100K 42mm široký rozsah provozních teplot Planetová převodovka s nízkou hlučností

Nízkohlučná planetová převodovka 42JXL100K se vyznačuje kovovým a plastovým spirálovým vnitřním kroužkem s vnějším průměrem 42 mm a je poháněna valivým ložiskem. Maximální povolené radiální zatížení je 80N, provozní teplota je -10℃~ 80℃ a doporučená vstupní rychlost je 4000 ot./min.
S nízkou hlučností, vysokým přenosem a stabilní dynamickou odezvou je vhodný pro servosystémy a lékařská zařízení, jako jsou zametací roboty, elektrické závěsy, chirurgické roboty, infuzní pumpy, zobrazovací zařízení atd.

  • 42JXL100K 42mm široký rozsah provozních teplot Planetová převodovka s nízkou hlučností

+86 0579-86817938-836

[email protected]

42mm planetová převodovka 42JXL100K

42mm šroubovicová planetová převodovka s nízkou hlučností,

Rozsah přípustného zatížení: 1N.m〜10N.m

Planetová převodovka s nízkou hlučností

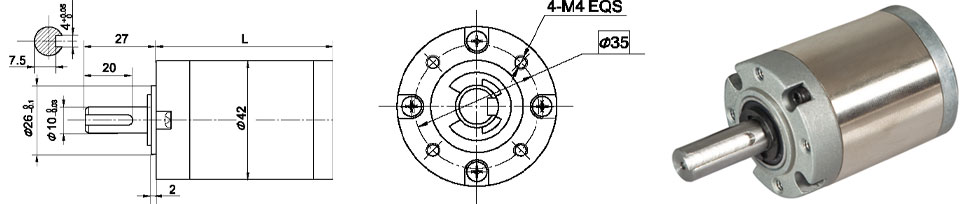

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,7~5,2

31.5

Fáze 2

14 ~ 27

42.1

Fáze 3

51 ~ 139

52.5

Fáze 4

189 ~ 720

62.9

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

90 %

81 %

73 %

66 %

Jmenovitý toleranční moment

1N.m

4N.m

8 N.m

10 N.m

Maximální momentální toleranční moment

Trojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 4000 ot./min

Vstupní a výstupní směr

Stejný směr

Technická data

Materiál bydlení

Kov Plast spirála

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Síla lisování hřídele, max

≤150 N
