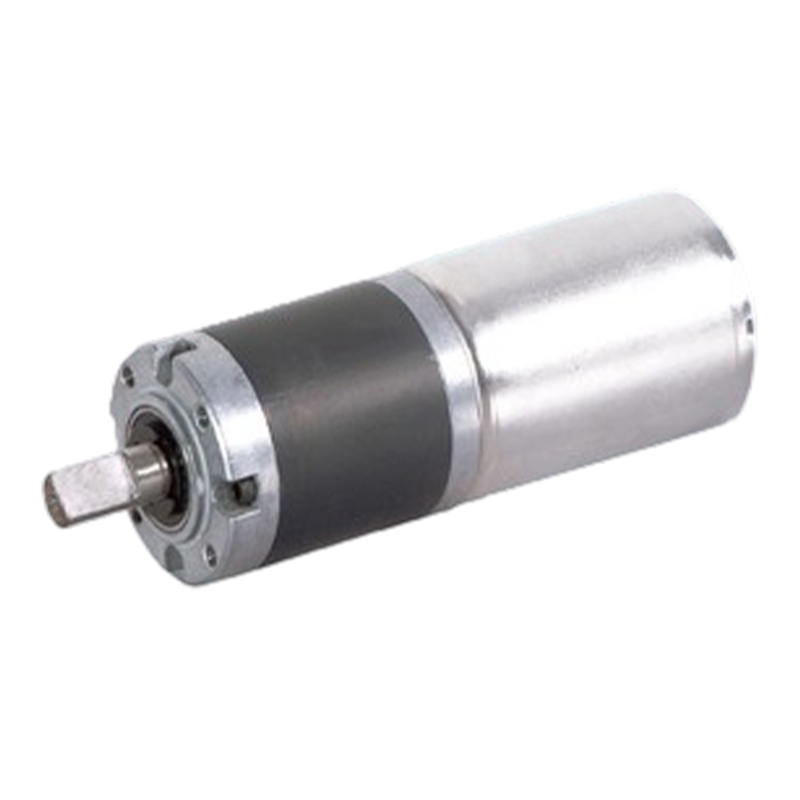

36JXE30K/36ZWNP57 Vysoce výkonný bezkomutátorový planetový převodový motor

36JXE30K/36ZWNP57 Vysoce výkonný bezkomutátorový planetový převodový motor

Vysoce výkonný bezkomutátorový planetový převodový motor 36JXE30K/36ZWNP57 je kompaktní řešení napájení o průměru 36 mm, které obsahuje 4pólový bezkomutátorový stejnosměrný motor s integrovaným driverem. Je vybaven přesnou planetovou převodovkou poskytující až 3 N·m jmenovitého točivého momentu, což zajišťuje stabilní provoz v náročných prostředích, kde je nezbytný výkon a přesnost.
Tento motor se vyznačuje nízkou hlučností a vysokou účinností a nabízí široký rozsah převodových poměrů pro splnění různých požadavků na rychlost a točivý moment. Postaven s robustními kovovými převody pro zvýšenou odolnost a životnost, je ideální pro robotiku, automatizační systémy, lékařská zařízení a aplikace v chytré domácnosti a poskytuje spolehlivé řešení řízení pohybu pro různá průmyslová odvětví.

  • 36JXE30K/36ZWNP57 Vysoce výkonný bezkomutátorový planetový převodový motor

+86 0579-86817938-836

[email protected]

36JXE30K/36ZWNP57(1)

Planetová převodovka o průměru 36 mm,

Rozsah přípustného zatížení: 0,3 N.m

Motor s planetovou převodovkou BLDC (materiál křídla: kov a práškový kov)

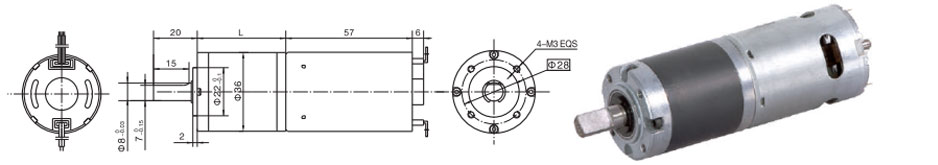

Rozměry

3-fázový 4-pólový bezkomutátorový DC motor, s vestavěným driverem

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (typ: 36JXF30K), kov (typ: 36JXE30K)

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Jmenovité napětí VDC

Otáčky naprázdno r/min

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Jmenovitý výkon W

Jmenovitý proud mA

36ZWNP57-2450

4

3

24

5000

4200

40

18

257

Bezkomutátorový převodový motor Technické údaje

Konfigurace 36ZWNP57-2450 Bezkomutátorový stejnosměrný motor (36ZWNP57-2450 BLDC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

Délka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

Rychlost naprázdno r/min

1348

965

357

263

185

98

70

50

36

26

Jmenovitá rychlost rAnin

1132

811

300

221

156

82

59

42

30

22

Jmenovitý točivý moment N.m

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

3

3

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9
