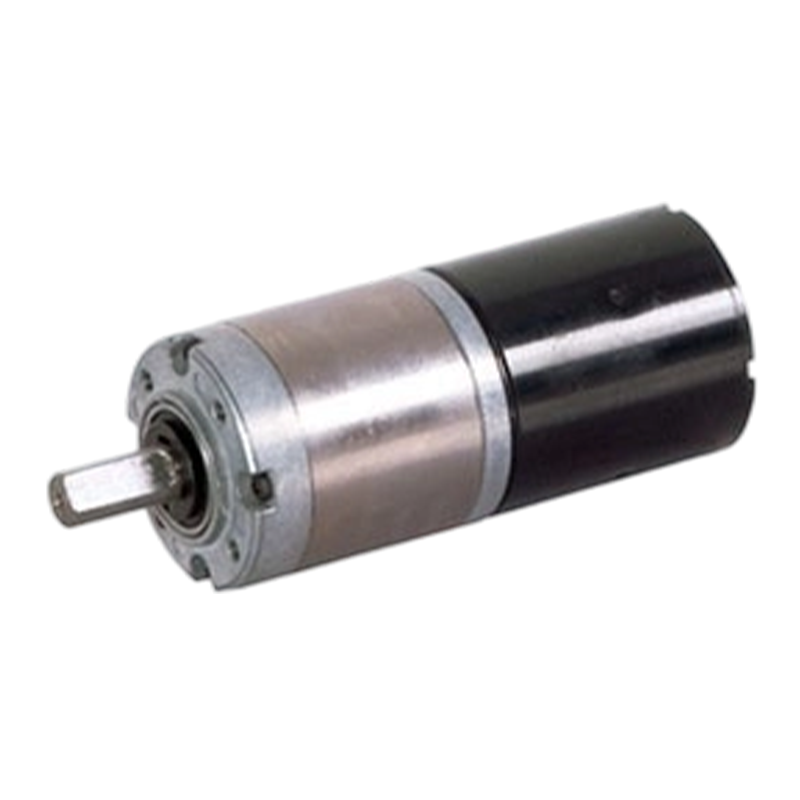

36JXE30K/36ZWNP40 36mm bezkomutátorový DC planetový převodový motor s účinným odvodem tepla

36JXE30K/36ZWNP40 36mm bezkomutátorový DC planetový převodový motor s účinným odvodem tepla

Produkt 36JXE30K/36ZWNP40 je kompaktní pohonná jednotka s vnějším průměrem 36 mm, vhodná pro prostředí 12V/24V s duálním napětím, s použitím kovového a práškového kovového vnitřního kroužku.
Konstrukce má žebro chladiče nebo otvor chladiče, který zvětšuje plochu pro odvod tepla, pomáhá snižovat teplo vznikající při procesu převodu ozubených kol a zajišťuje stabilitu motoru a převodovky při dlouhodobém provozu. Konstrukce je relativně kompaktní, intenzita magnetického pole generovaná permanentním magnetem je vysoká a kartáčový motor je menší a lehčí než kartáčový motor se stejným výkonem.

  • 36JXE30K/36ZWNP40 36mm bezkomutátorový DC planetový převodový motor s účinným odvodem tepla

+86 0579-86817938-836

[email protected]

36JXE30K/36ZWNP40

Planetová převodovka o průměru 36 mm,

Rozsah přípustného zatížení:0,3N·m~3N·m

Motor s planetovou převodovkou BLDC (materiál ozubeného věnce: kov a práškový kov)

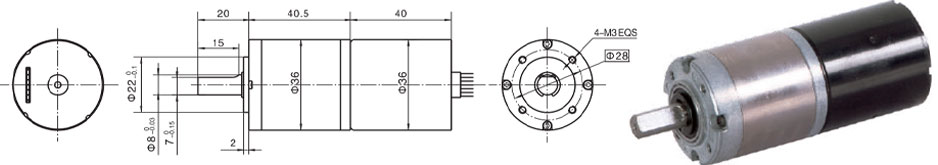

Rozměry

3fázový 4pólový bezkomutátorový DC motor, s vestavěným driverem

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (typ: 36JXF30K), kov (typ: 36JXE30K)

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovitý točivý moment mN.m

Jmenovité otáčky r/min

Jmenovitý proud mA

Jmenovitý výkon W

36ZWNP40-1240

4

3

12

4000

400

15

3000

850

4.7

36ZWNP40-2440

4

3

24

4000

200

20

3000

550

6.3

Bezkomutátorový převodový motor Technické údaje

Konfigurace 36ZWNP40-1240 BLDC motor (36ZWNP40-1240 BLDC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Rychlost naprázdno r/min

1078

772

286

211

148

78

56

40

29

21

15

11

Jmenovitá rychlost rAnin

809

579

214

158

111

59

42

30

22

16

11

8.1

Jmenovitý točivý moment N.m

0.05

0.07

0.17

0.23

0.33

0.56

0.78

1.1

1.5

1.8

2.6

3

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

Konfigurace 36ZWNP40-2440 BLDC motor (36ZWNP40-2440 BLDC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Rychlost naprázdno r/min

1078

772

286

211

148

78

56

40

29

21

15

11

Jmenovitá rychlost rAnin

809

579

214

158

111

59

42

30

22

16

11

8.1

Jmenovitý točivý moment N.m

0.067

0.093

0.23

0.31

0.44

0.74

1

1.5

2

2.5

3

3

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9
