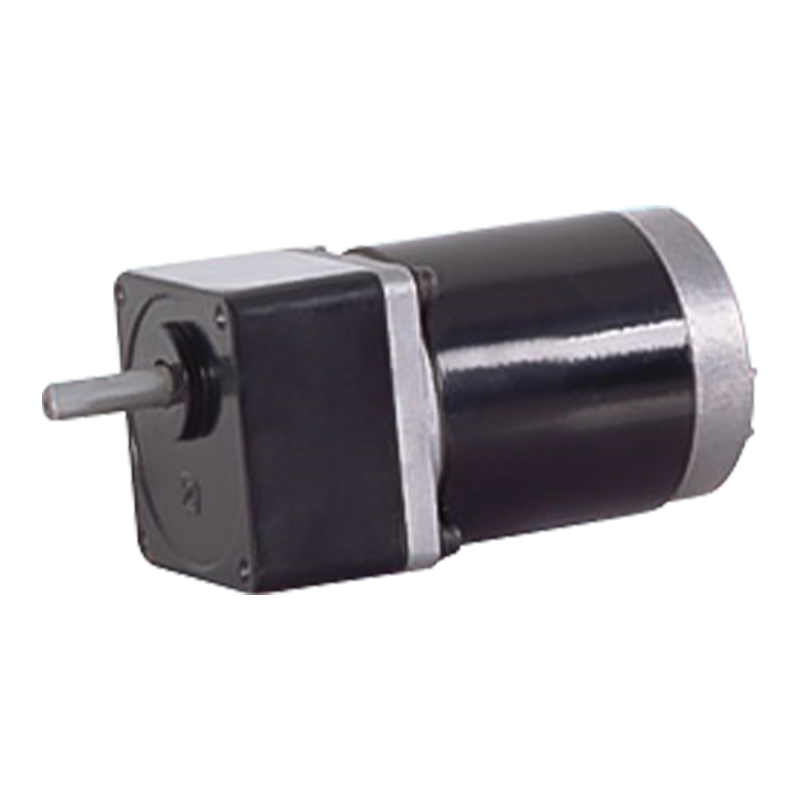

60JB50K/60ZY75 stabilní kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

60JB50K/60ZY75 stabilní kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

Motor 60JB50K/60ZY75 se stabilním kartáčovaným čelním ozubeným kolem s permanentním magnetem je vysoce přesné integrované řešení pohonu navržené pro průmyslové aplikace vyžadující stabilní točivý moment a přesné řízení pohybu. Je vyrobena z ozubených kol z legované konstrukční oceli a přesných valivých ložisek a kombinuje účinnost technologie stejnosměrného proudu s permanentními magnety s robustní nosností až 5,0 N.m. Vícestupňový optimalizovaný převodový systém dosahuje výjimečné účinnosti přenosu točivého momentu a mechanické životnosti, zatímco pokročilé obrábění profilu zubů zajišťuje ultranízké hladiny hluku, které překonávají průmyslové standardy. Ideální pro robotiku, automatizované výrobní linky a lékařská zařízení, tento motor vyniká v prostředích vyžadujících nepřetržitý provoz a citlivost na hluk. Jeho modulární design zjednodušuje instalaci a podporuje kompatibilitu s různými průmyslovými řídicími protokoly, což umožňuje bezproblémovou integraci do komplexních systémů.

  • 60JB50K/60ZY75 stabilní kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Rozsah přípustného zatížení: 5,0 N.m

PM DC motor s čelním ozubením

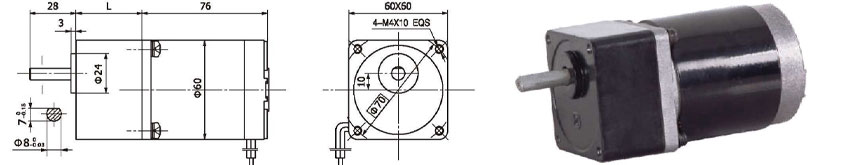

Rozměry

60mm integrovaná převodovka, s jmenovitým točivým momentem až 5,0 N.m, ozubená kola z legované konstrukční oceli, vše vybaveno kuličkovými ložisky.

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Technické údaje převodového motoru

Konfigurace 60ZY75-2420 DC motor (60ZY75-2420 DC motor)

Redukční poměr

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Počet ozubených soukolí

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Délka (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Rychlost naprázdno r/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Jmenovitá rychlost r/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Jmenovitý točivý moment N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Max. přípustné zatížení v krátkém čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Směr otáčení

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Konfigurace 60ZY75-2430 DC motor (60ZY75-2430 DC motor)

Redukční poměr

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Počet ozubených soukolí

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Délka (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Rychlost naprázdno r/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Jmenovitá rychlost r/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Jmenovitý točivý moment N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Max. přípustné zatížení v krátkém čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Směr otáčení

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

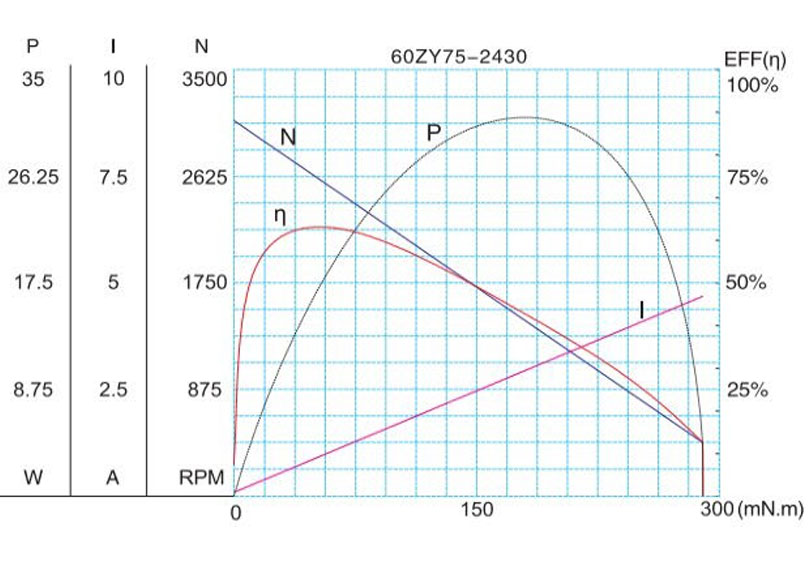

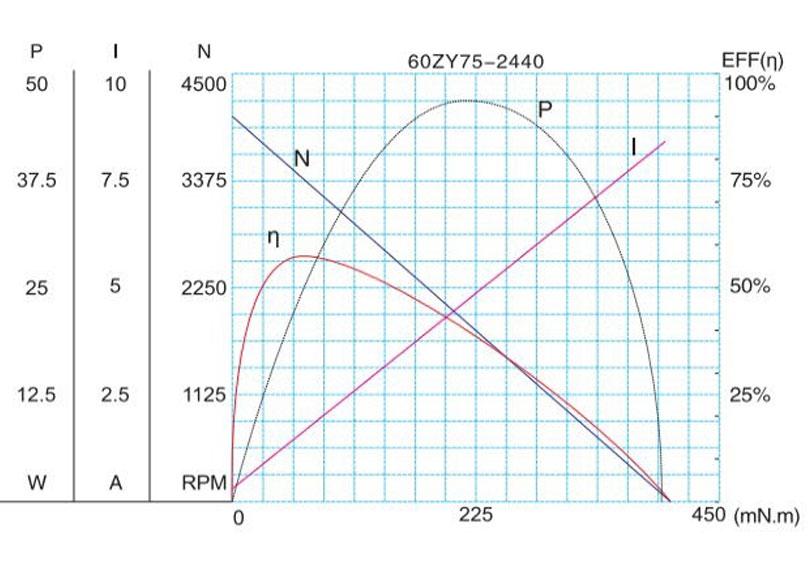

Charakteristický obrázek motoru

F-8

Technické parametry se mohou změnit bez předchozího upozornění.*
