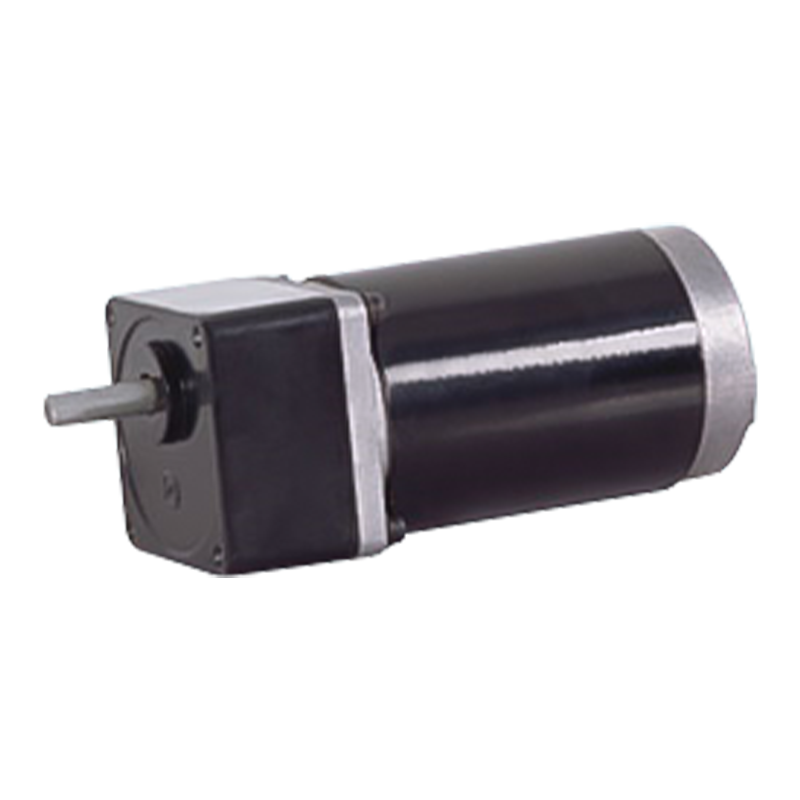

60JB50K/60ZY105 60mm DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

60JB50K/60ZY105 60mm DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

60JB50K/60ZY105 je integrální převodovka s vnějším průměrem 60 mm, umožňující zatížení 5,0 N.m. Ozubená kola z legované konstrukční oceli, všechna valivá ložiska.
Ve srovnání s některými komplexními typy motorů je struktura kartáčovaného motoru s paralelním převodem relativně silná a má silnou adaptabilitu na drsná prostředí. V některých průmyslových prostředích s velkou prašností a vysokou vlhkostí, jako jsou doly, cementárny atd., mohou motory s kartáčovými paralelními převody i po řádném ochranném ošetření pracovat stabilně. V prostředí s nízkou teplotou je výkon kartáčovaného motoru s paralelním převodem relativně malý. Například u venkovních zařízení v chladných oblastech, jako jsou sněžné pluhy, se mohou motory s kartáčovaným paralelním převodem spustit a normálně pracovat při nízkých teplotách, aby byl zajištěn normální provoz zařízení.

  • 60JB50K/60ZY105 60mm DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

+86 0579-86817938-836

[email protected]

60JB50K/60ZY105

Rozsah přípustného zatížení: 5,0 N.m

PM DC motor s čelním ozubením

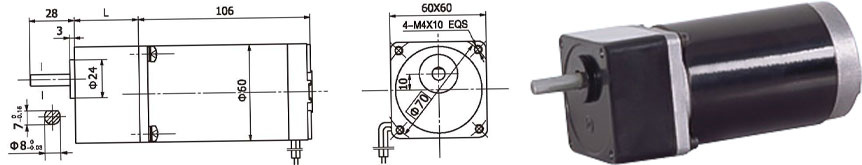

Rozměry

60mm integrovaná převodovka, s jmenovitým točivým momentem až 5,0 N.m, ozubená kola z legované konstrukční oceli, vše vybaveno kuličkovými ložisky.

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

60ZY105-2420

24

2000

0.25

1600

0.165

30

1.8

0.76

7.3

60ZY105-2430

24

3000

0.35

2400

0.18

45

2.2

0.79

11.2

Technické údaje převodového motoru

Konfigurace 60ZY105-2420 DC motor (60ZY105-2420 DC motor)

Redukční poměr

3

5

6

7.5

9

10

12.5

15

20

25

30

36

40

50

Počet ozubených soukolí

2

2

2

2

2

2

2

2

3

3

3

3

3

3

Délka (L) mm

32

32

32

32

32

32

32

32

40

40

40

40

40

40

Rychlost naprázdno r/min

667

400

333

267

222

200

160

133

100

80

67

56

50

40

Jmenovitá rychlost r/min

533

320

266

213

177

160

128

106

80

64

53

44

40

32

Jmenovitý točivý moment N.m

0.4

0.66

0.8

1

1.2

1.3

1.6

2

2.4

3

3.6

4.3

4.8

6

Max. přípustné zatížení v krátkém čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

8

8

8

8

8

8

Směr otáčení

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

OCW

CCW

CCW

CCW

Konfigurace 6OZY105_243O DC motor (60ZY105-2430 DC motor)

Redukční poměr

3

5

6

7.5

9

10

12.5

15

20

25

30

36

40

50

Počet ozubených soukolí

2

2

2

2

2

2

2

2

3

3

3

3

3

3

Délka (L) mm

32

32

32

32

32

32

32

32

40

40

40

40

40

40

Rychlost naprázdno r/min

1000

600

500

400

333

300

240

200

150

120

100

83

75

60

Jmenovitá rychlost r/min

800

480

400

320

266

240

192

160

120

96

80

69

62

48

Jmenovitý točivý moment N.m

0.43

0.72

0.87

1.1

1.3

1.4

1.8

2.1

2.6

3.2

3.9

4.7

5

5

Max. přípustné zatížení v krátkém čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

8

8

8

8

8

8

Směr otáčení

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

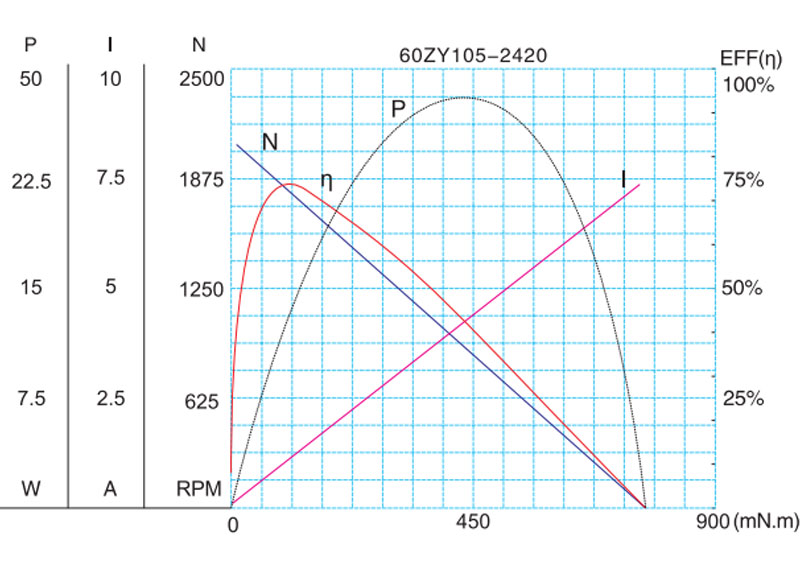

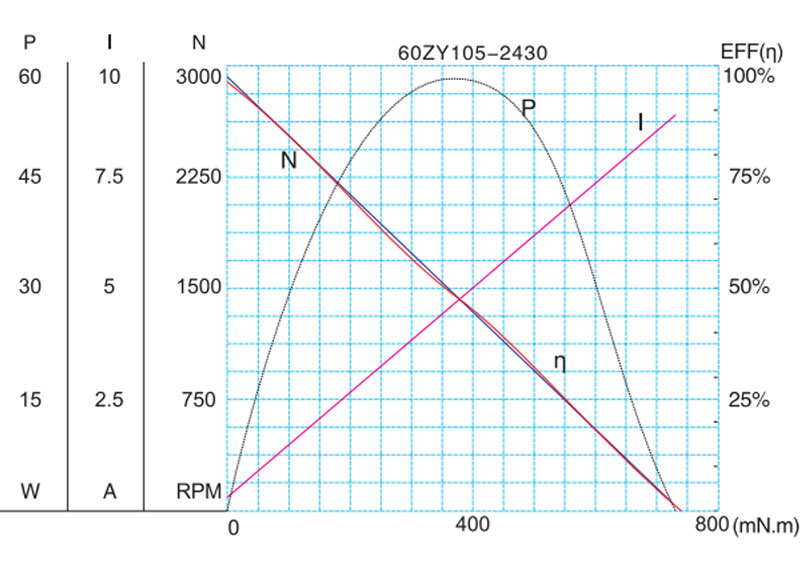

Charakteristický obrázek motoru

F-9

Technické parametry se mohou změnit bez předchozího upozornění.*
