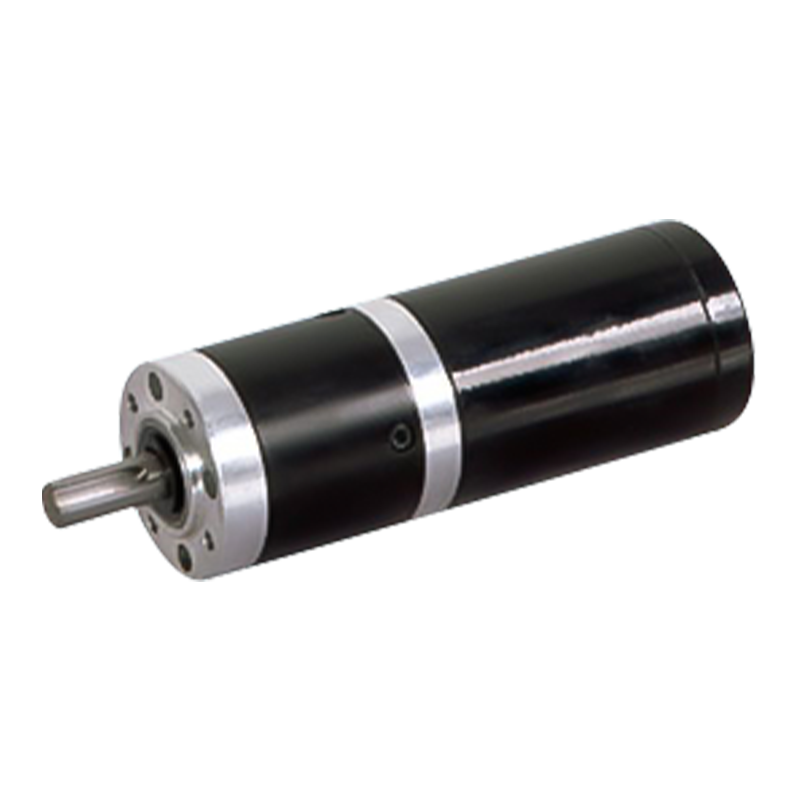

45JX100K/45ZYN68 12V/24V 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

45JX100K/45ZYN68 12V/24V 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

DC planetový převodový motor s permanentním magnetem 45JX100K/45ZYN68 se vyznačuje kovovou planetovou převodovkou s vnějším průměrem 42 mm, která kombinuje kompaktní výkon a vysoký točivý moment. Přípustný rozsah točivého momentu: 1N.m~10N.m, podpora duálního napětí 12V/24V, vhodné pro různé scénáře energetické účinnosti.
Výkon tohoto produktu se vyznačuje vysokým točivým momentem a stabilním výkonem. Planetový převodový mechanismus může dosáhnout velkého převodového poměru, snížit otáčky motoru a převést je na vysoký točivý moment, vhodný pro pohon zatížení vyžadujících větší sílu. Struktura převodovky je symetrická, síla je rovnoměrná a provoz je hladký, což může poskytnout stabilní výkon a snížit kolísání točivého momentu.

  • 45JX100K/45ZYN68 12V/24V 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

45JX100K/45ZYN68

42mm vnější zesílená převodovka,

Rozsah přípustného zatížení: 13N.m~10N.m

PM DC motor s planetovou převodovkou (materiál ozubeného kola: kov)

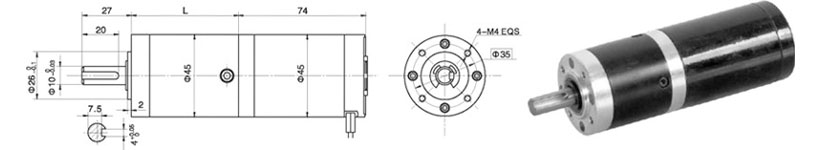

Rozměry

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

Technické údaje převodového motoru

Konfigurace 45ZYN68-2420 stejnosměrný motor se vzácnými zeminami (45ZYN68-2420 stejnosměrný motor se vzácnými zeminami)

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Otáčky naprázdno r/min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

Jmenovité otáčky r/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

Jmenovitý točivý moment N.m

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfigurace 45ZYN68-2430 stejnosměrný motor se vzácnými zeminami (45ZYN68-2430 stejnosměrný motor se vzácnými zeminami)

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

Délka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Otáčky naprázdno r/min

809

579

214

158

111

59

42

30

22

16

11

Jmenovité otáčky r/min

647

463

171

126

89

47

34

24

17

13

9.5

Jmenovitý točivý moment N.m

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

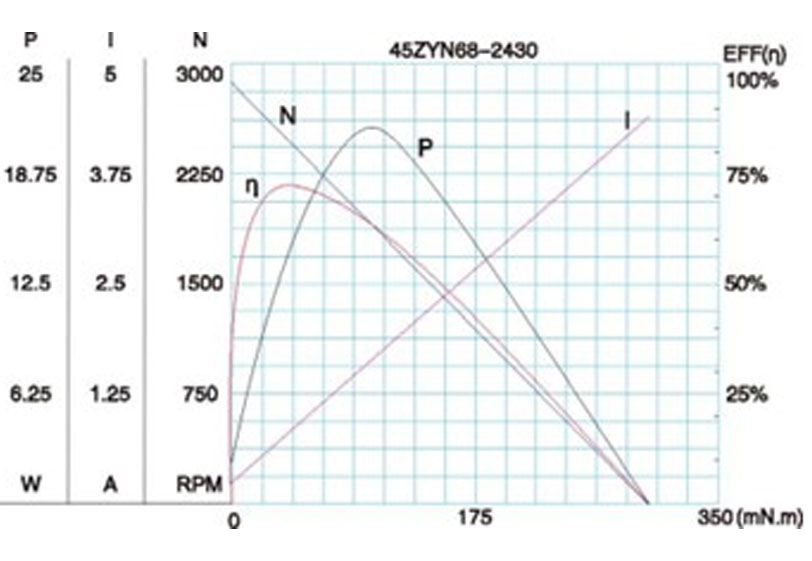

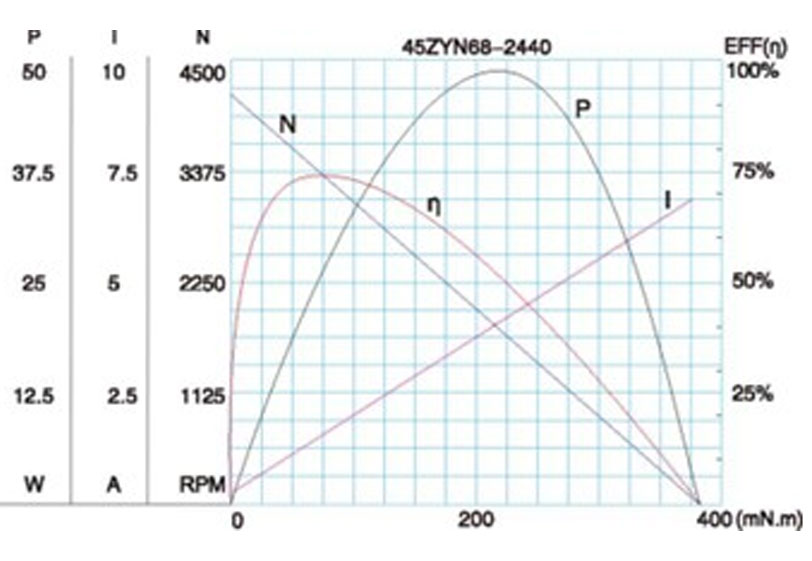

Charakteristický obrázek motoru

A-24

Technické parametry se mohou změnit bez předchozího upozornění.*
