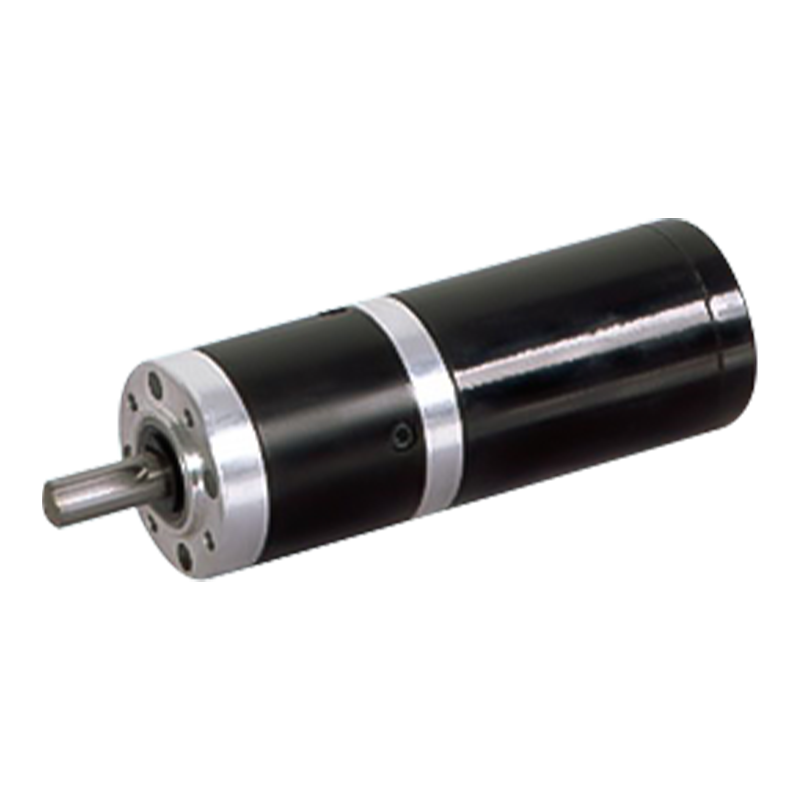

45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

DC planetový převodový motor s permanentním magnetem 45JX100K/45ZY78 patří k vylepšenému reduktoru s vnějším průměrem 45 mm, který umožňuje rozsah točivého momentu 1N.m~10N.m a otáčky naprázdno 3000-4000ot./min. Tento produkt se vyznačuje nízkou cenou a vysokým nákladovým výkonem. Zjednodušená struktura Žádný elektronický komutátor (jako je Hallův senzor), jednoduchý obvodový design, celkové náklady jsou o 30%-50% nižší než bezkartáčové schéma, typické pro domácí spotřebiče (mixéry, vysavače), nízkonákladová automatizační zařízení. Snadněji se udržuje a náklady lze kontrolovat a kartáč lze po opotřebení vyměnit, aby se zabránilo sešrotování celého stroje.

  • 45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

45JX100K/45ZY78

45mm vnější zesílená převodovka,

Rozsah přípustného zatížení: 1N.m~10N.m

PM DC motor s planetovou převodovkou (materiál ozubeného věnce: kov)

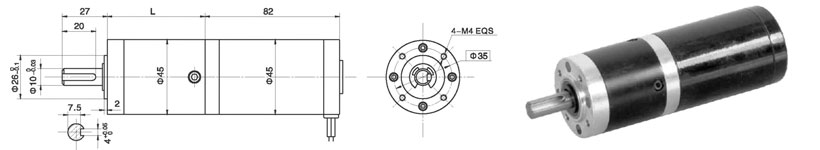

Rozměry

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

45ZY78-2430

24

3000

0.22

2400

55

15

1

240

3

45ZY78-2440

24

4000

0.3

3200

70

23

1.5

310

4.8

Technické údaje převodového motoru

Konfigurace 45ZY78-2430 DC motor (45ZY78-2430 DC motor)

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Otáčky naprázdno r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

Jmenovité otáčky r/min

647

463

171

126

89

47

34

24

17

13

9.3

6.5

Jmenovitý točivý moment N.m

0.18

0.26

0.62

0.84

1.2

2

2.8

4

5.6

6.8

9.5

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfigurace 45ZY78-2440 DC motor (45ZY78-2440 DC motor)

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

189

264

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

Délka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Otáčky naprázdno r/min

1078

772

286

211

148

78

56

40

29

21

15

Jmenovité otáčky r/min

863

618

229

168

119

63

45

32

23

17

12

Jmenovitý točivý moment N.m

0.23

0.32

0.79

1

1.5

2.6

3.6

5.1

7.1

8.7

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

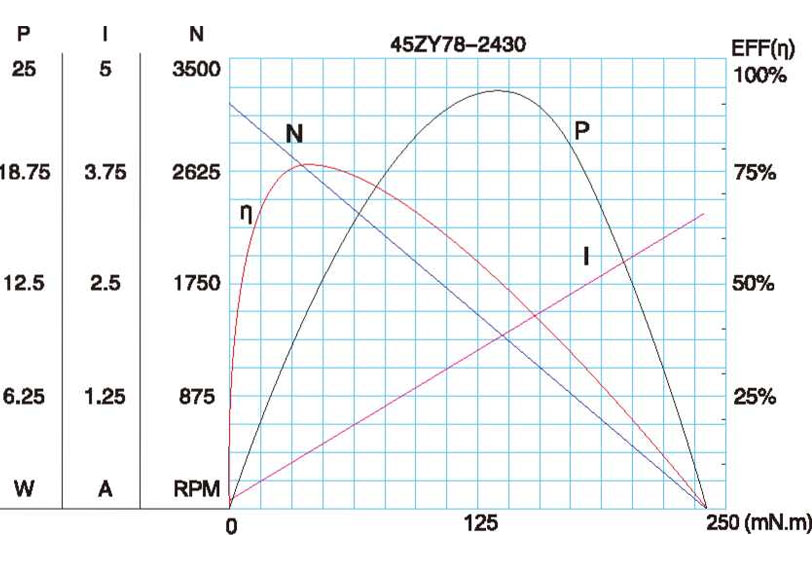

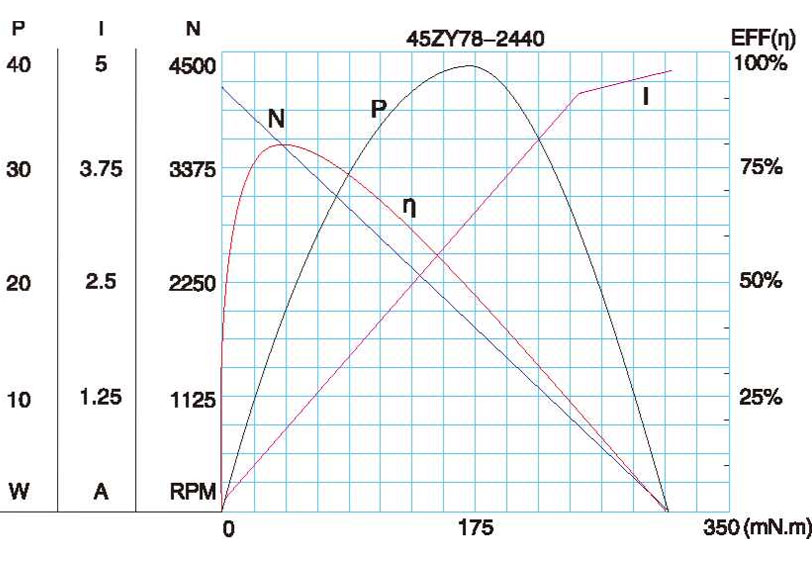

Charakteristický obrázek motoru

A-23

Technické parametry se mohou změnit bez předchozího upozornění.*
