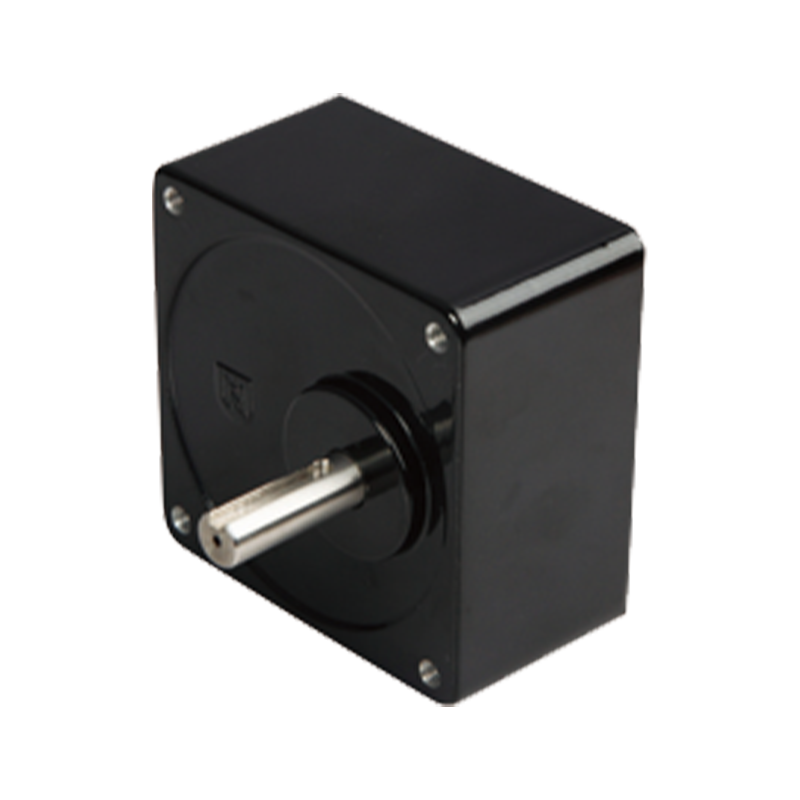

90JB200K 90mm 20N.m Čelní převodovka Převodovka

90JB200K 90mm 20N.m Čelní převodovka Převodovka

90JB200K je vysoce výkonný čtyřhranný reduktor pro různé aplikace vyžadující přesné řízení točivého momentu. S maximálním povoleným rozsahem točivého momentu 20 N.m nabízí produkt účinnost převodu a odolnost.
Ozubený pohon v paralelní převodovce je kontinuální záběrový proces a přenos zatížení mezi sousedními zuby je plynulý. Zejména paralelní převodovka se spirálovým válcovým ozubením díky záběrovým charakteristikám spirálových zubů současně zvyšuje počet zubů v záběru a rozložení zatížení je rovnoměrnější, což dále zlepšuje hladkost provozu. Dobrá výrobní přesnost a kvalita montáže může zajistit přesnost záběru ozubeného kola a snížit tvorbu vibrací a hluku. Za normálních provozních podmínek má paralelní převodovka relativně nízké úrovně vibrací a hluku, což zajišťuje stabilní přenos výkonu na zařízení.

  • 90JB200K 90mm 20N.m Čelní převodovka Převodovka

+86 0579-86817938-836

[email protected]

Čelní převodovka 90mm 90JB200K

Čelní převodovka 90 mm,

Rozsah přípustného zatížení: 20N.m

Čelní převodovka

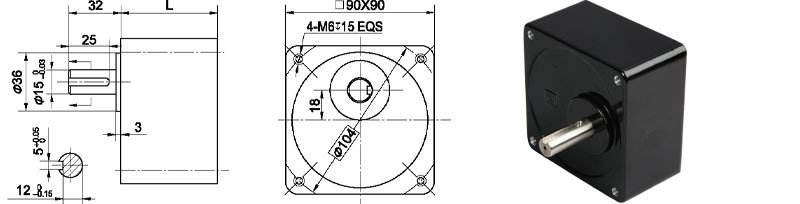

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze 2

3,6 ~ 18

42

Fáze 3

20 ~ 50

60

Fáze 4

60 ~ 200

Parametr

Parametr

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

81 %

73 %

66 %

Jmenovitý toleranční moment

5 N.m

10 N.m

20 N.m

Vstupní a výstupní směr

Stejný směr

Opačný směr

Stejný směr

Maximální momentální toleranční moment

Dvojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85% RH

Doporučit vstupní rychlost

≤ 3000 ot./min

Technické údaje

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od konce hřídele)

≤300 N

Max. axiální zatížení hřídele

≤100N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤ 0,4 mm

Vůle při chodu naprázdno

≤ 3°

Lisovací síla Sha代, max

≤300 N
