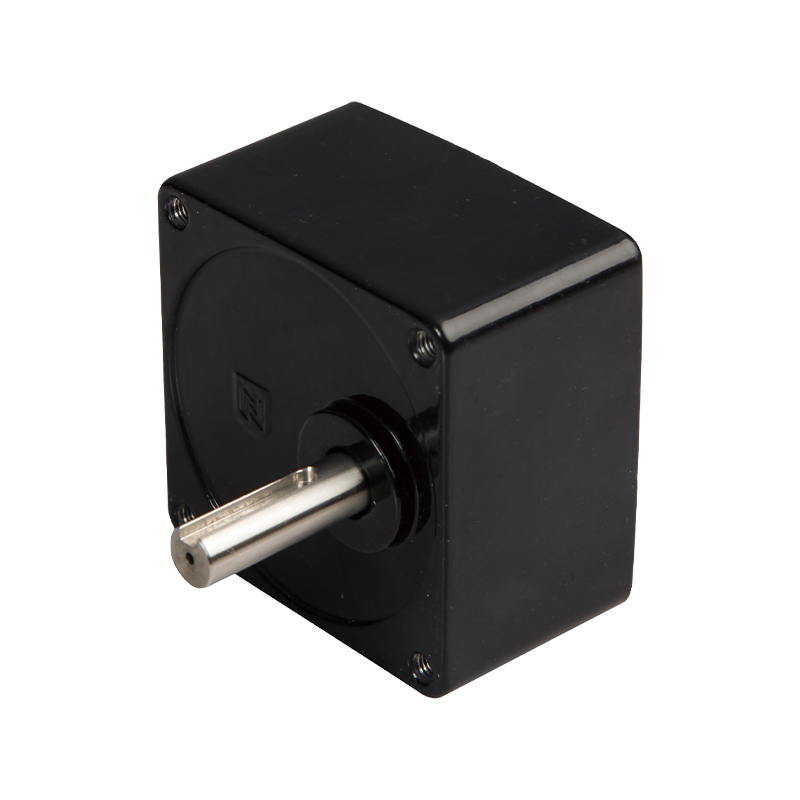

70JB80K 70mm malá čtyřhranná čelní převodovka

70JB80K 70mm malá čtyřhranná čelní převodovka

70JB80K 70mm Small Spur Gearbox je vysoce výkonný čtyřhranný reduktor určený pro aplikace vyžadující přesné řízení točivého momentu. Tento produkt umožňuje maximální rozsah točivého momentu 8 N.m, vyznačuje se účinností převodovky a odolností. Ložisko výstupního hřídele je navrženo s valivými ložisky, schopnými zvládnout maximální radiální zatížení 100N a maximální axiální zatížení 40N, což zajišťuje stabilní provoz za podmínek vysokého zatížení. Radiální vůle a axiální vůle jsou řízeny v rozmezí 0,08 mm a 0,4 mm, což zaručuje přesný přenos. Vůle naprázdno nepřesahuje 2°, což dále zvyšuje hladkost a přesnost převodu. Vstupní a výstupní směr lze zvolit jako stejný nebo obrácený podle různých aplikačních scénářů. Rozsah provozních teplot je od -10 °C do 80 °C a provozní vlhkost prostředí je mezi 20 % a 85 % RH, což zajišťuje spolehlivý provoz v různých podmínkách prostředí. Doporučená vstupní rychlost nepřesahuje 3000 ot./min, aby byl zajištěn výkon a dlouhá životnost.

  • 70JB80K 70mm malá čtyřhranná čelní převodovka

+86 0579-86817938-836

[email protected]

70mm malá čelní převodovka 70JB80K

Čelní převodovka 70 mm,

Rozsah přípustného zatížení: 8N.m

Čelní převodovka

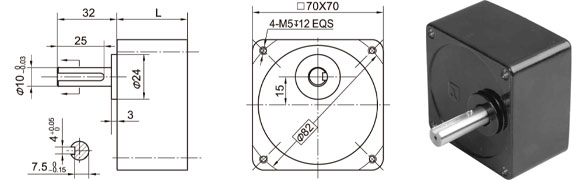

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

5 ~ 18

32

Fáze 2

20 ~ 50

42

Fáze 3

60 ~ 200

Parametr

Parametr

Fáze 2

Fáze 3

Fáze 4

Účinnost přenosu

81 %

73 %

66 %

Jmenovitý toleranční moment

2N.m

4N.m

8 N.m

Vstupní a výstupní směr

Stejný směr

Opačný směr

Stejný směr

Maximální momentální toleranční moment

Dvojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20%~85%RH

Doporučit vstupní rychlost

≤ 3000 ot./min

Technické údaje

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od konce hřídele)

≤100N

Max. axiální zatížení hřídele

≤40N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤0,4 mm

Vůle při chodu naprázdno

≤ 2°

Síla lisování hřídele, max

≤180 N
