Domů / Produkt / Převodovka / Čelní převodovka / 42JB30K 42mm Snadná instalace Čelní převodovka

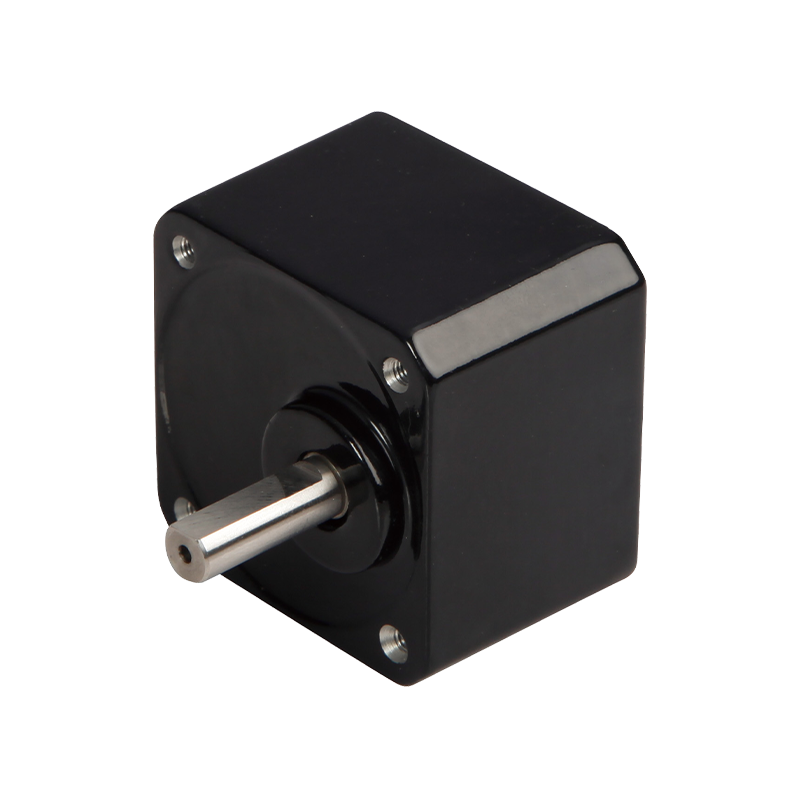

42JB30K 42mm Snadná instalace Čelní převodovka

42JB30K 42mm Snadná instalace Čelní převodovka

42JB30K je vysoce výkonný čtyřhranný reduktor pro různé aplikace vyžadující přesné řízení točivého momentu.
Paralelní převodovka se skládá z paralelního uspořádání ozubeného hřídele a ozubeného kola, konstrukce je relativně jednoduchá, neexistuje žádné složité planetové soukolí nebo jiný speciální mechanismus. Tato jednoduchá struktura umožňuje relativně snadný proces návrhu, výroby a montáže, což snižuje výrobní náklady a výrobní cykly. Jeho tvar je obvykle pravidelný kvádr, který se snadno instaluje a upevňuje na různá zařízení a může se přizpůsobit různým požadavkům na instalační prostor a umístění.

  • 42JB30K 42mm Snadná instalace Čelní převodovka

+86 0579-86817938-836

[email protected]

42mm čelní převodovka 42JB30K

Čelní převodovka 42 mm,

Rozsah přípustného zatížení: 3N.m

Čelní převodovka

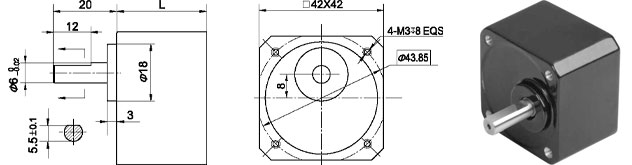

Rozměry

Parametr

Parametr převodového poměru

Převodový poměr

Rozměr L

Fáze1

3,6 - 10

28.5

Fáze 2

18 - 20

Fáze 3

24 - 45

Parametr

Parametr

Fáze1

Fáze 2

Fáze 3

Účinnost přenosu

81 %

73 %

66 %

Jmenovitý toleranční moment

0,5 N.m

1,5 N.m

3N.m

Vstupní a výstupní směr

Stejný směr

Opačný směr

Stejný směr

Maximální momentální toleranční moment

Dvojnásobek jmenovitého točivého momentu

Provozní teplota

-10 ℃ ~ 80 ℃

Provozní okolní vlhkost

20% ~ 85% RH

Doporučit vstupní rychlost

≤ 3000 ot./min

Technická data

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (10 mm od konce hřídele)

≤50N

Max. axiální zatížení hřídele

≤15N

Radiální vůle hřídele (v blízkosti příruby)

≤0,08 mm

Axiální vůle hřídele

≤ 0,4 mm

Vůle při chodu naprázdno

≤ 2°

Maximální síla vtlačování na výstupní hřídel

≤100 N
