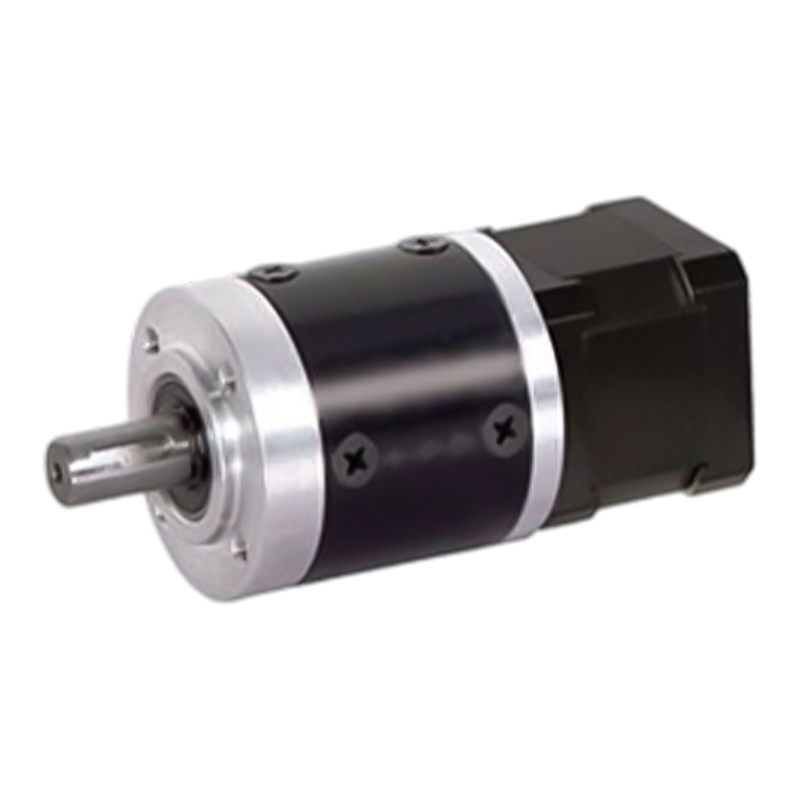

52JXM200K/42STH Krokový motor s planetovou převodovkou s nízkou energetickou ztrátou

52JXM200K/42STH Krokový motor s planetovou převodovkou s nízkou energetickou ztrátou

Produkt 52JXM200K/42STH je vysoce výkonný hybridní motor s kráčející hvězdou s maximálním povoleným radiálním zatížením ≤80N.
Vícestupňová synchronizace snižuje energetické ztráty a dosahuje lepší energetické účinnosti ve spojení s krokovým motorem, zejména pro dlouhodobé průmyslové scénáře. Použití vysoce pevných materiálů a přesné obrábění planetového reduktoru s odolností proti nárazu a dlouhou životností, a to i v prachu, vibracích a jiném drsném prostředí, může být stabilní provoz. Jeho stejnoměrná konstrukce s více zuby rozděluje okamžitá nárazová zatížení a snižuje opotřebení součástí.

  • 52JXM200K/42STH Krokový motor s planetovou převodovkou s nízkou energetickou ztrátou

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

42mm planetová převodovka

Rozsah přípustného zatížení: 6N.m~20N.m

Krokový motor s planetovou převodovkou (materiál ozubeného věnce: kov)

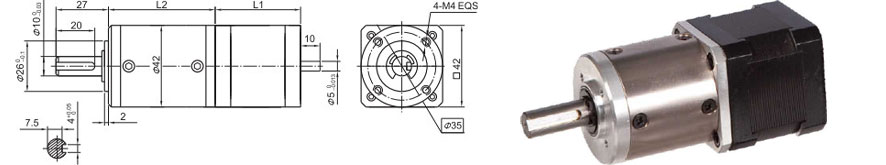

Rozměry

Planetová převodovka

Materiál prstenu

Kovové

Ložisko na výstupu

Kuličková ložiska

Max. Radiální zatížení (12 mm od příruby)

≤80N

Max. axiální zatížení hřídele

≤30N

Radiální vůle hřídele (v blízkosti příruby)

≤0,06 mm

Axiální vůle hřídele

≤0,3 mm

Vůle při chodu naprázdno

≤1,5°

Technické údaje

Specifikace hybridního krokového motoru 42STH

Model č.

Jmenovité napětí

Proud/Fáze

Odpor/fáze

Indukčnost/Fáze

Držení Torgue

Počet potenciálních zákazníků

Setrvačnost rotoru

Hmotnost

Délka L1

Max. Převodový poměr

Jednoduchý hřídel

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Jednoduchý hřídel, B Dvojitý hřídel

Specifikace planetové převodovky 40JXGTS200K

Redukční poměr

4.44

17

22

65

83

106

247

316

403

515

Počet ozubených soukolí

1

2

3

4

Délka(L2) mm

38.2

49.7

60

70.3

Max. jmenovitý točivý moment kg. cm

60

100

160

200

Krátkodobě přípustný kroutící moment kg.cm

180

300

480

600

Účinnost %

0.9

0.81

0.73

0.66

Hmotnost g

350

450

550

650

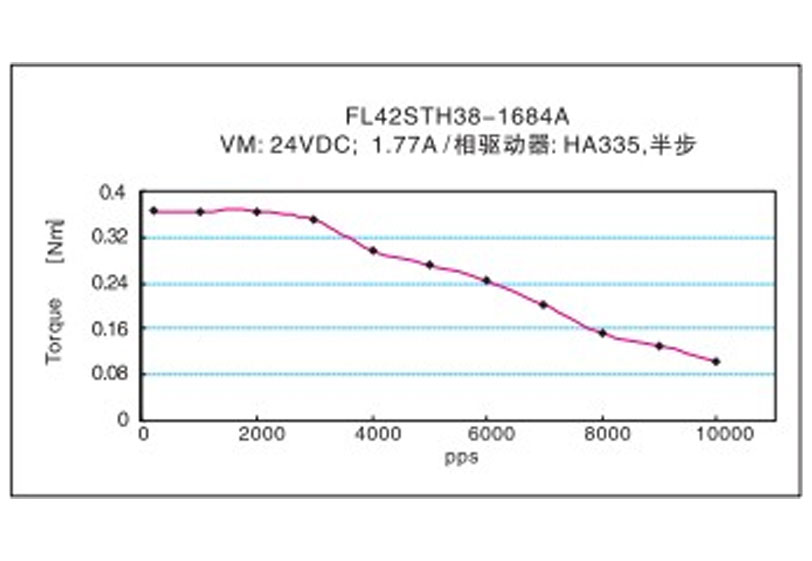

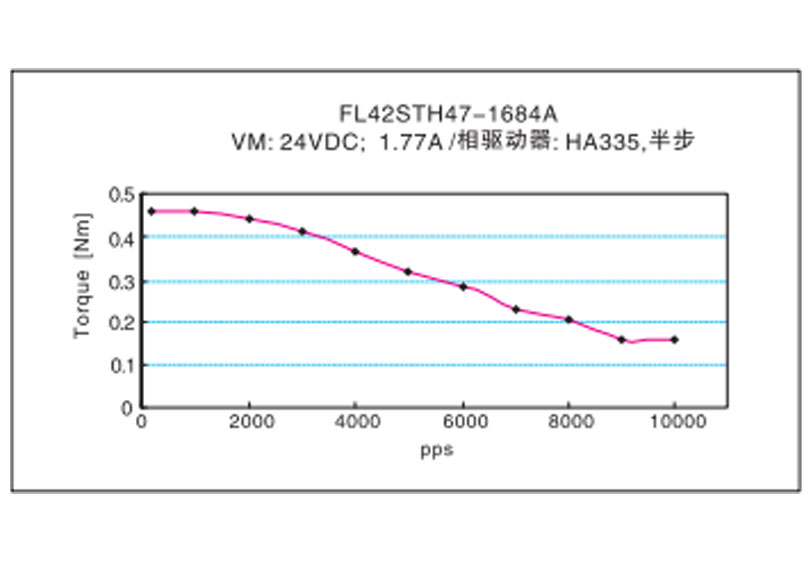

Charakteristiky kmitočtu a točivého momentu
