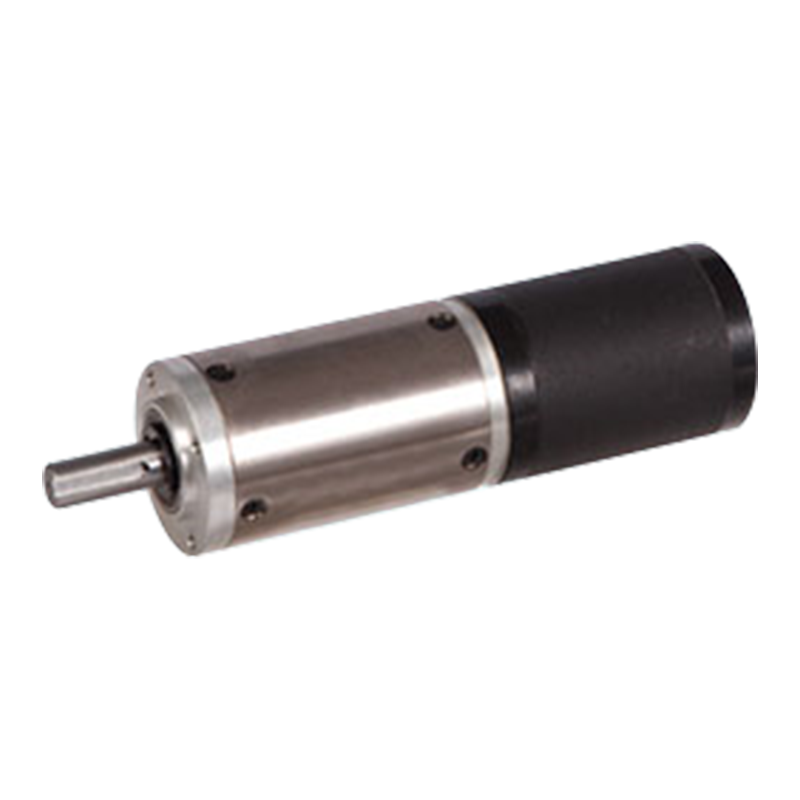

42JXGT200K/42ZWN60 42mm 12v/24v bezkomutátorový DC planetový převodový motor

42JXGT200K/42ZWN60 42mm 12v/24v bezkomutátorový DC planetový převodový motor

42JXGT200K/42ZWN60 je kompaktní pohonná jednotka s vnějším průměrem 42 mm, vhodná pro prostředí se dvěma napětími 12V/24V, využívající design kovového vnitřního kroužku.
U převodovky je záběr mezi planetovým kolem a centrálním kolem a ozubeným kroužkem relativně hladký a vysoce přesná technologie zpracování převodů může účinně snížit hluk převodovky a hluk během provozu lze obvykle regulovat pod 40-60 decibelů. Struktura planetového převodu je kompaktní, ozubené kolo je vyrobeno z vysoce pevné legované oceli, po kalení, broušení a dalších procesech, s vysokou pevností a odolností proti opotřebení, vydrží velké nárazové zatížení, dlouhá životnost.

  • 42JXGT200K/42ZWN60 42mm 12v/24v bezkomutátorový DC planetový převodový motor

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

Planetová převodovka o průměru 42 mm,

Rozsah přípustného zatížení: 2N.m~20N.m

Motor s planetovou převodovkou BLDC (materiál ozubeného věnce: kov)

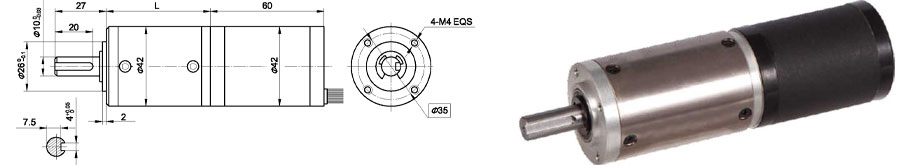

Rozměry

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Jmenovité napětí VDC

Otáčky naprázdno r/min

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Jmenovitý výkon W

Reak točivý moment mN.m

Špičkový proud A

Odpor mezi linkami v ohmech

Indukčnost mezi linkami mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Bezkomutátorový převodový motor Technické údaje

Konfigurace 42ZWN60-2430 Bezkomutátorový stejnosměrný motor (42ZWN60-2430 BLDC motor)

Redukční poměr

65

83

83

247

247

403

515

944

Počet ozubených soukolí

3

3

3

4

4

4

4

5

Délka (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Rychlost naprázdno r/min

46

36

36

12

12

7.4

5.8

3.2

Jmenovitá rychlost rAnin

32

25

25

9

9

5.2

4.1

2.2

Jmenovitý točivý moment N.m

2.4

3

3

8

8

13

17

20

Max. přípustné zatížení v krátkém čase N.m

50

50

50

60

60

60

60

60

Schéma drátu

U

V

W

Vcc

Ha

Hb

On

GND

Červená

Hnědá

Černá

Modrá

Žlutá

Hnědá

Červená

Zelená

22AWG UL1007

26AWG UL1007
