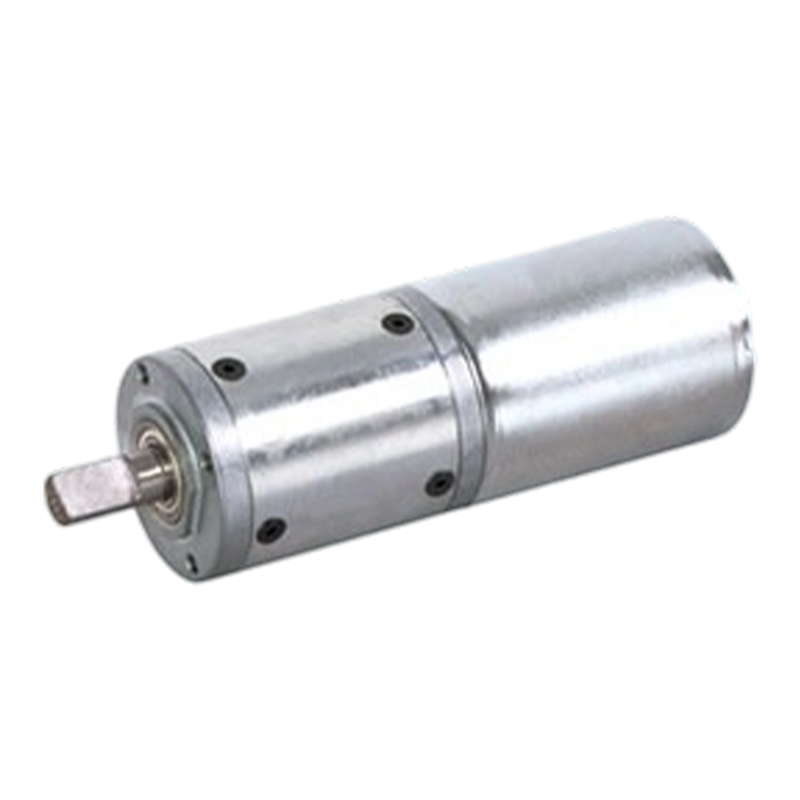

42JX150K/42ZWNP66 42mm bezkomutátorový DC planetový převodový motor z hliníkové slitiny

42JX150K/42ZWNP66 42mm bezkomutátorový DC planetový převodový motor z hliníkové slitiny

42JX150K/42ZWNP66 je vysoce výkonný produkt navržený pro vysoce přesné a nízkohlučné aplikace. Povolený točivý moment se pohybuje od 2N.m do 15N.m, vhodný pro různá průmyslová automatizační zařízení a přesné stroje.
Planetová převodovka se vyznačuje přesným převodovým poměrem a vysokou přesností převodu. Přiměřeným navržením parametrů planetového soukolí lze dosáhnout velmi přesného převodového poměru a chybu převodu lze obecně řídit v rozmezí ±0,5%-±1%. Statorové vinutí bezkomutátorového motoru je obvykle navinuto několika prameny tenkého drátu, konec vinutí je krátký, plocha pro odvod tepla je velká a plášť motoru je obecně vyroben z hliníkové slitiny a dalších materiálů s dobrou tepelnou vodivostí, které mohou účinně odvádět teplo generované uvnitř motoru.

  • 42JX150K/42ZWNP66 42mm bezkomutátorový DC planetový převodový motor z hliníkové slitiny

+86 0579-86817938-836

[email protected]

42JX150K/42ZWNP66(1)

Planetová převodovka o průměru 42 mm,

Rozsah přípustného zatížení: 2N.m~15N.m

Motor s planetovou převodovkou BLDC (materiál ozubeného věnce: kov)

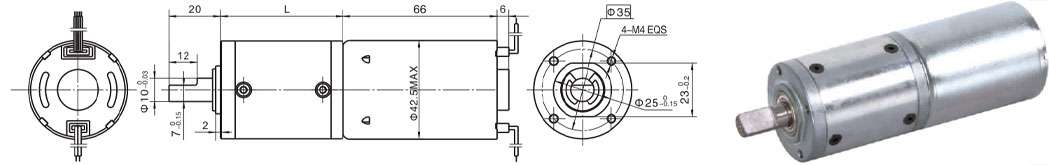

Rozměry

3fázový 10pólový bezkomutátorový DC motor, s vestavěným driverem

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Jmenovité napětí VDC

Otáčky naprázdno r/min

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Jmenovitý proud A

Výstupní výkon W

42ZWNP66-2430

10

3

24

3000

2550

80

1.1

21

Bezkomutátorový převodový motor Technické údaje

Konfigurace motoru BLDC 42ZWNP66-2430 (motor BLDC 42ZWNP66-2430)

Redukční poměr

3.5

14

21

49

84

104

126

156

172

Počet ozubených soukolí

1

2

2

3

3

3

3

4

4

Délka (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Rychlost naprázdno r/min

857

214

143

61

36

29

24

19

17

Jmenovitá rychlost rAnin

728

182

121

52

30

24

20

16

15

Jmenovitý točivý moment N.m

0.25

0.9

1.3

2.8

4.9

6

7.3

8.2

9

Max. přípustné zatížení v krátkém čase N.m

3

12

12

25

25

25

25

30

30
