Domů / Produkt / Bezkomutátorový DC převodový motor / Bezkomutátorový DC planetový převodový motor / 32JXE30K/33ZWN80 32mm vysoce přesný bezkomutátorový DC planetový převodový motor

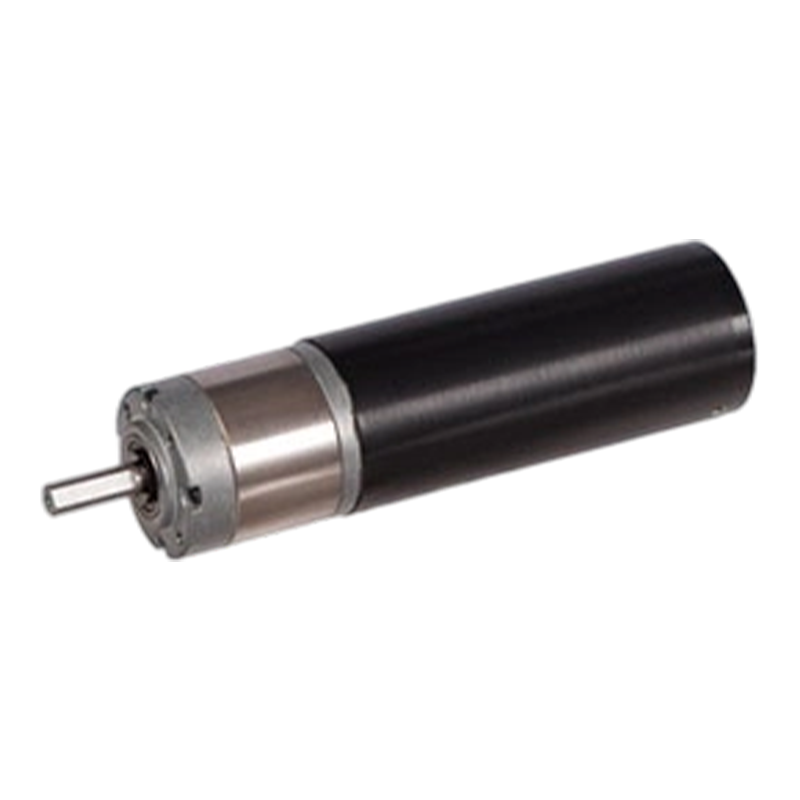

32JXE30K/33ZWN80 32mm vysoce přesný bezkomutátorový DC planetový převodový motor

32JXE30K/33ZWN80 32mm vysoce přesný bezkomutátorový DC planetový převodový motor

32JXE30K/33ZWN80 je kombinací převodových motorových jednotek s vnějším průměrem 32 mm, které lze volit ze dvou materiálů: práškový kov (model 36JXF30K) a kov (model 36JXE30K).
Konstrukce planetového převodu je kompaktní, ozubené kolo vyrobené z vysoce pevné legované oceli, po kalení, broušení a dalších procesech, s vysokou pevností a odolností proti opotřebení, vydrží větší nárazové zatížení, dlouhá životnost. Planetová převodovka se vyznačuje přesným převodovým poměrem a vysokou přesností převodu. Prostřednictvím rozumného návrhu parametrů planetového soukolí můžete dosáhnout velmi přesného převodového poměru a chybu převodu lze obecně kontrolovat v rozmezí ±0,5%-±1%.

  • 32JXE30K/33ZWN80 32mm vysoce přesný bezkomutátorový DC planetový převodový motor

+86 0579-86817938-836

[email protected]

32JXE30K/33ZWN80

Planetová převodovka o průměru 32 mm,

Rozsah přípustného zatížení: 0,3N.m~3,0N.m

Motor s planetovou převodovkou BLDC (materiál ozubeného věnce: kov)

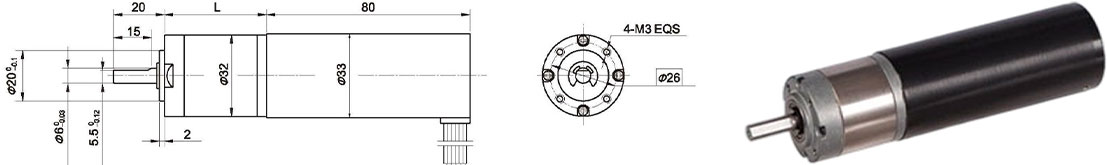

Rozměry

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (typ: 36JXF30K), kov (typ: 36JXE30K)

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Jmenovité napětí VDC

Otáčky naprázdno r/min

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Jmenovitý výkon W

Reak točivý moment mN.m

Špičkový proud A

Odpor mezi linkami v ohmech

Indukčnost mezi linkami mH

33ZWN80-2490

4

3

24

9000

7800

50

40

350

11

0.86

0.55

Bezkomutátorový převodový motor Technické údaje

Konfigurace 33ZWN80-2490 bezkomutátorový stejnosměrný motor (33ZWN80-2490 BLDC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

Délka (L) mm

25.7

25.7

32.8

32.8

32.8

39.7

39.7

39.7

39.7

Rychlost naprázdno r/min

2624

1737

643

474

333

176

127

90

65

Jmenovitá rychlost rAnin

2101

1506

557

411

289

153

110

78

56

Jmenovitý točivý moment N.m

0.17

0.23

0.57

0.77

1.1

1.9

2.5

2.5

2.5

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5
