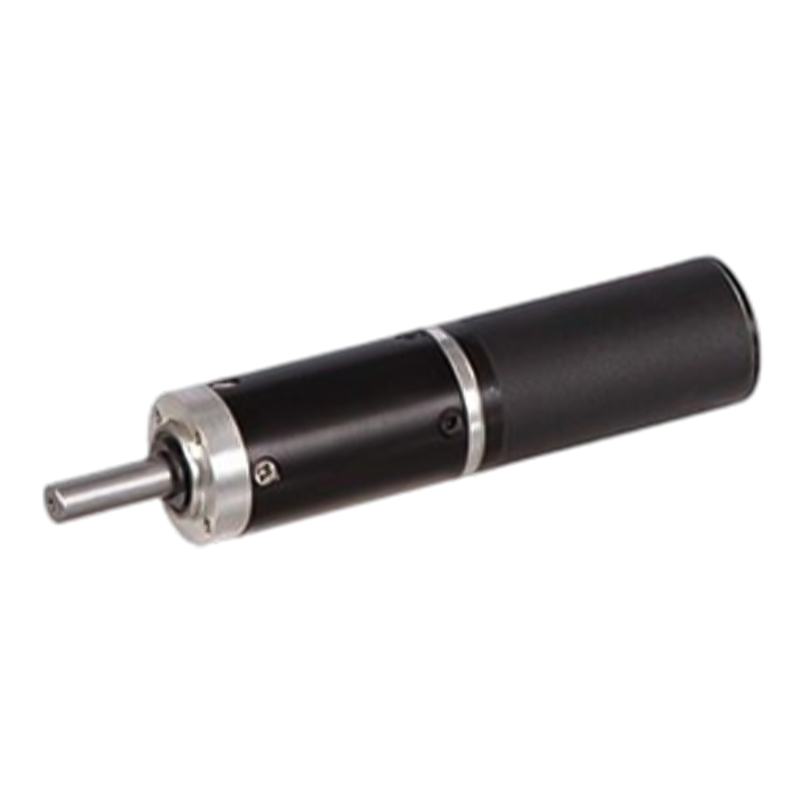

Bezkomutátorový DC planetový převodový motor 22JX10K/22ZWN45 22 mm 7000 ot./min.

Bezkomutátorový DC planetový převodový motor 22JX10K/22ZWN45 22 mm 7000 ot./min.

Bezkomutátorový stejnosměrný planetový převodový motor 22JX10K/22ZWN45 používá kovový vnitřní kroužek s vnějším průměrem 22 mm, který umožňuje rozsah točivého momentu 0,05N.m~0,5N.m a otáčky naprázdno 7000 ot./min.
Prostřednictvím vícestupňového záběru ozubených kol lze dosáhnout vysokého poměru zpomalení v malém objemu (například až 9000:1 ve čtyřech stupních) a výstupní točivý moment je velký a rovnoměrně rozložený, což je vhodné pro scénáře s omezeným prostorem, jako jsou klouby robotů a automatizační zařízení. Rotor bezkomutátorového motoru používá permanentní magnety, který je tenčí a lehčí a v kombinaci s kompaktním uspořádáním planetových převodů je celková konstrukce menší.

  • Bezkomutátorový DC planetový převodový motor 22JX10K/22ZWN45 22 mm 7000 ot./min.

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Planetová převodovka s průměrem 22 mm,

Rozsah přípustného zatížení: 0,05N.m~0,5N.m

Motor s planetovou převodovkou BLDC (materiál ozubeného věnce: kov)

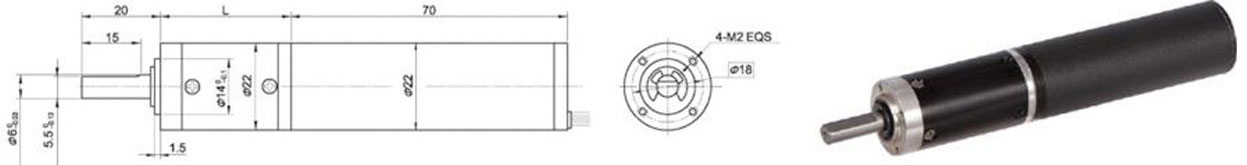

Rozměry

3fázový 10pólový bezkomutátorový DC motor, s externím driverem

Technická data bezkomutátorového motoru

TYP

Počet pólů

Počet fází

Napětí VDC

Otáčky naprázdno r/min

Otáčky r/min

Točivý moment mN.m

Výkon W

Točivý moment mN.m

Aktuální A

Odpor mezi linkami v ohmech

Indukčnost mezi linkami mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Bezkomutátorový převodový motor Technické údaje

Konfigurace 22ZWN45-2470 BLDC motor (22ZWN45-2470 BLDC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Rychlost naprázdno r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Jmenovitá rychlost rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Jmenovitý točivý moment N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
