Domů / Produkt / Kartáčovaný DC převodový motor / Kartáčovaný DC motor s čelním ozubením / 80JB100K/80ZY115 PWM 10N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

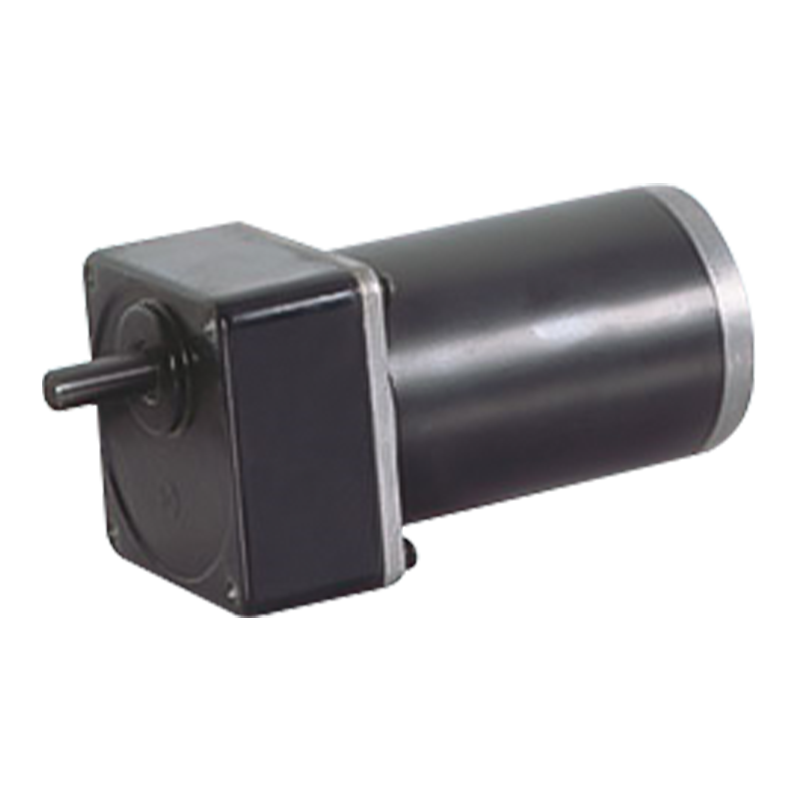

80JB100K/80ZY115 PWM 10N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

80JB100K/80ZY115 PWM 10N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

80JB100K/80ZY115 je vysoce výkonná 80mm planetová převodovka navržená pro širokou škálu aplikací vyžadujících přesné řízení točivého momentu. S povoleným zatížením 10N.m nabízí převodovka účinnost přenosu a odolnost.
Rychlost lze přímo řídit úpravou vstupního napětí a regulace rychlosti je jednoduchá (jako je regulace napětí PWM), bez složitých řídicích algoritmů a je vhodná pro nízkonákladové požadavky na regulaci rychlosti. V kombinaci s vhodným snímačem polohy a řídicím systémem může kartáčovaný motor s paralelním převodem dosáhnout přesnějšího řízení polohy. V polohovacím spoji automatizované výrobní linky mohou být mechanické díly přesně umístěny do zadané polohy, což zlepšuje stupeň automatizace a přesnost výroby.

  • 80JB100K/80ZY115 PWM 10N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Přípustná zátěžová příruba: 10N.m

PM DC motor s čelním ozubením

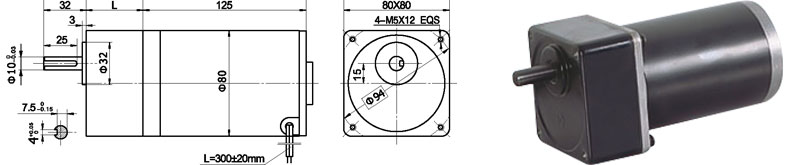

Rozměry

80mm integrovaná převodovka, s jmenovitým točivým momentem až 10,0 N.m, ozubená kola z legované konstrukční oceli, vše vybaveno kuličkovými ložisky.

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Technické údaje převodového motoru

Konfigurace 80ZY115-2420 DC motor (80ZY115-2420 DC motor)

Redukční poměr

3

5

7.5

10

12.5

15

25

30

50

Počet ozubených soukolí

2

2

2

2

2

2

3

3

3

Délka (L) mm

32

32

32

32

32

32

43

43

43

Rychlost naprázdno r/min

667

400

267

200

160

133

80

67

40

Jmenovitá rychlost r/min

567

340

227

170

136

113

68

57

34

Jmenovitý točivý moment N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. přípustné zatížení v krátkém čase N.m

15

15

15

15

15

15

30

30

30

Směr otáčení

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfigurace 80ZY115-2430 DC motor (80ZY115-2430 DC motor)

Redukční poměr

3

5

7.5

10

12.5

15

25

30

50

Počet ozubených soukolí

2

2

2

2

2

2

3

3

3

Délka (L) mm

32

32

32

32

32

32

43

43

43

Rychlost naprázdno r/min

1000

600

400

300

240

200

120

100

60

Jmenovitá rychlost r/min

800

520

347

260

208

173

104

87

52

Jmenovitý točivý moment N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. přípustné zatížení v krátkém čase N.m

15

15

15

15

15

15

30

30

30

Směr otáčení

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

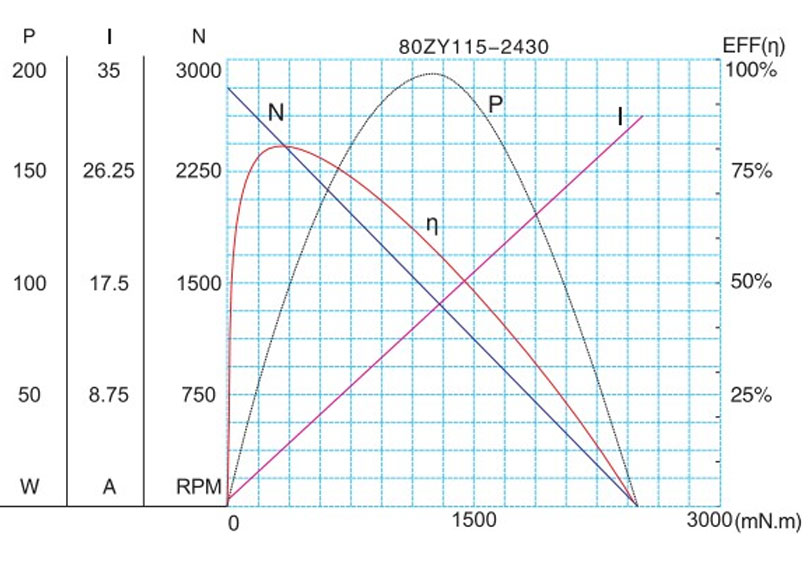

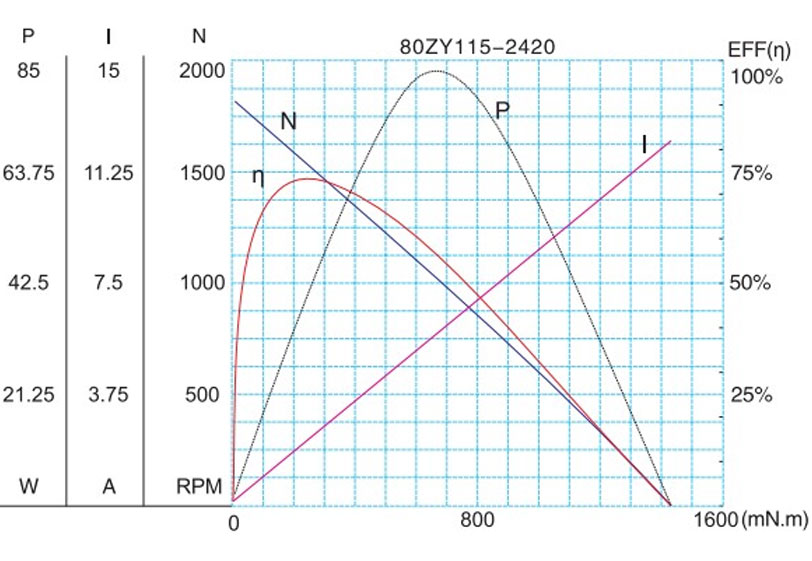

Charakteristický obrázek motoru

F-13

Technické parametry se mohou změnit bez předchozího upozornění.*
