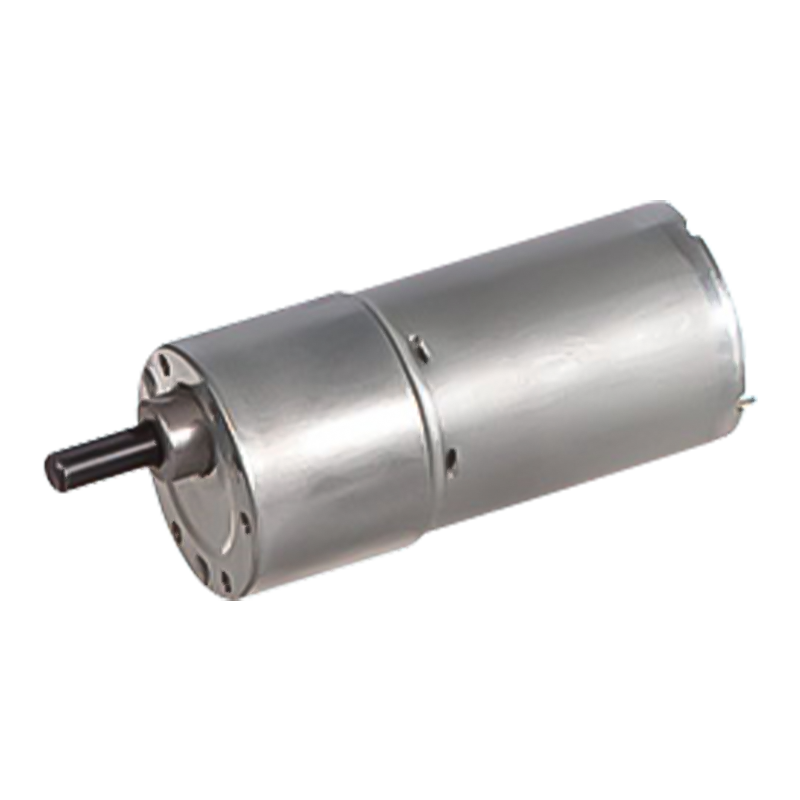

37JBE10K/36ZY50 37mm 3600-4200ot./min DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

37JBE10K/36ZY50 37mm 3600-4200ot./min DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

DC převodový motor 37JBE10K/36ZY50 s permanentním magnetem má vnější průměr 37 mm a lze jej použít v prostředí se dvěma napětími 12 V/24 V s otáčkami naprázdno 3600-4200 ot./min.
Struktura je jednoduchá, bez složitých elektronických ovladačů (jako je hnací obvod vyžadovaný pro bezkomutátorové motory) a výrobní náklady jsou nízké. Konstrukce převodovky s paralelním hřídelem je vyzrálá, proces zpracování a montáže je jednoduchý, vhodný pro hromadnou výrobu a dále snižuje náklady. Kartáčované motory mají přirozeně vysoký startovací moment, a když se sníží pomocí paralelních převodů, výstupní točivý moment může být dále zesílen, což je vhodné pro aplikace vyžadující vysoké startovací zatížení (jako je elektrické nářadí, autíčka atd.).

  • 37JBE10K/36ZY50 37mm 3600-4200ot./min DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

+86 0579-86817938-836

[email protected]

37JBE10K/36ZY50

Planetová převodovka s vnější průměrem 37 mm

Rozsah přípustného zatížení: 1,0N.m

PM DC motor s čelním ozubením

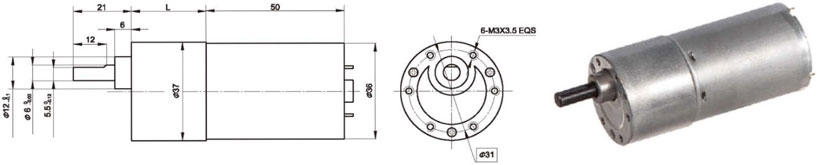

Rozměry

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

52

1.6

Technické údaje převodového motoru

Konfigurace 36ZY50-2436 DC motor

Redukční poměr

6

10

18

30

50

75

100

150

200

250

Počet ozubených soukolí

2

2

3

3

4

4

4

5

5

5

Délka (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Rychlost naprázdno r/min

600

360

200

120

72

48

36

24

18

14

Jmenovitá rychlost r/min

500

300

167

100

60

40

30

20

15

12

Jmenovitý točivý moment N.m

0.06

0.09

0.14

0.24

0.4

0.5

0.67

1

1

1

Max. přípustné zatížení v krátkém čase N.m

0.5

0.5

1

1

2

2

2

3

3

3

Směr otáčení

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

Konfigurace 36ZY50-2442 DC motor

Redukční poměr

6

10

18

30

50

75

100

150

200

250

Počet ozubených soukolí

2

2

3

3

4

4

4

5

5

5

Délka (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Rychlost naprázdno r/min

700

420

233

140

84

56

42

28

21

17

Jmenovitá rychlost r/min

583

350

194

117

70

47

35

23

18

14

Jmenovitý točivý moment N.m

0.06

0.1

0.16

0.26

0.42

0.55

0.73

1

1

1

Max. přípustné zatížení v krátkém čase N.m

0.5

0.5

1

1

2

2

2

3

3

3

Směr otáčení

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

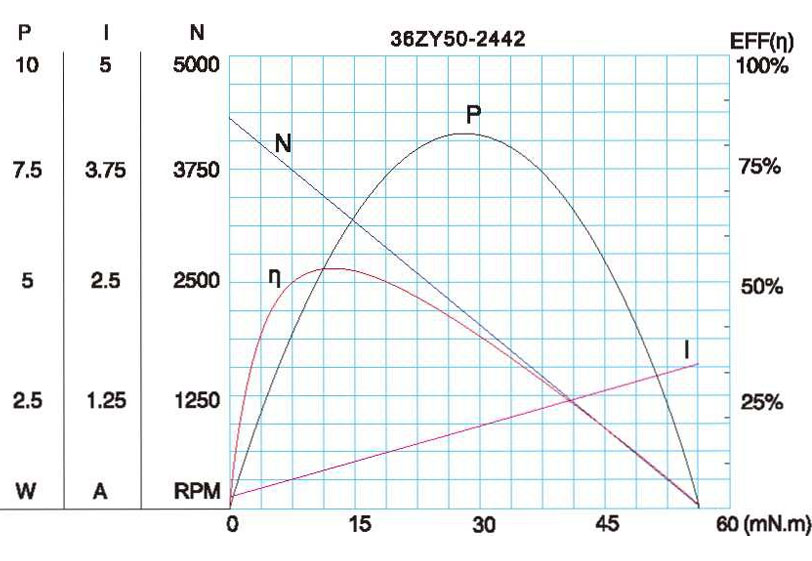

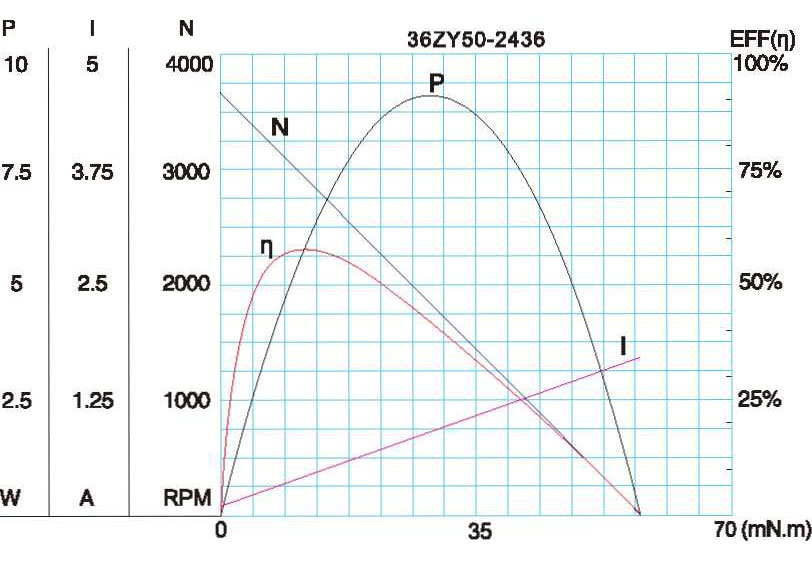

Charakteristický obrázek motoru

F-4

Technické parametry se mohou změnit bez předchozího upozornění.*
