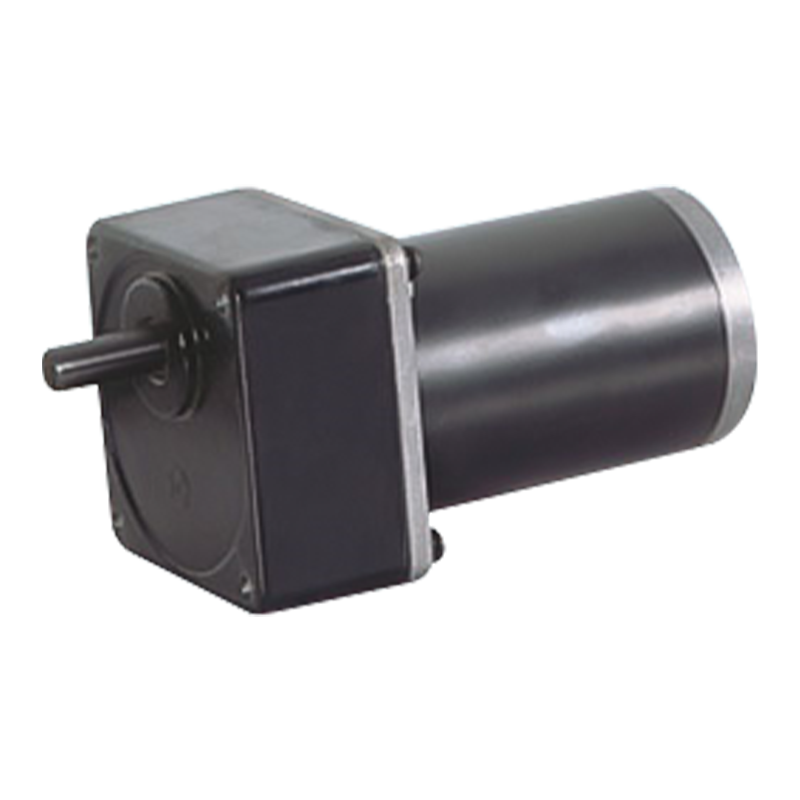

104JB300K/80ZY125 12v/24v 104mm 30N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

104JB300K/80ZY125 12v/24v 104mm 30N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

104JB300K/80ZY125 je integrální převodovka s vnějším průměrem 104mm, která umožňuje zatížení 30N.m a je vhodná pro prostředí se dvěma napětími 12v/24v.
V kombinaci s vhodným snímačem polohy a řídicím systémem může kartáčovaný motor s paralelním převodem dosáhnout přesnějšího řízení polohy. V polohovacím spoji automatizované výrobní linky mohou být mechanické díly přesně umístěny do zadané polohy, čímž se zvyšuje stupeň automatizace a přesnost výroby. Kompaktní konstrukce a malá axiální velikost převodovky s paralelním hřídelem jsou vhodné pro scénáře s omezeným prostorem (jako jsou malé roboty, domácí spotřebiče atd.). Paralelní převodovka je hladká, nízká hlučnost, může poskytovat stabilnější výkon, takže zařízení běží stabilněji a spolehlivěji, vhodné pro zařízení s vysokými požadavky na provozní stabilitu.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m DC kartáčovaný motor s čelním ozubeným kolem s permanentním magnetem

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Rozsah přípustného zatížení: 30N.m

PM DC motor s čelním ozubením

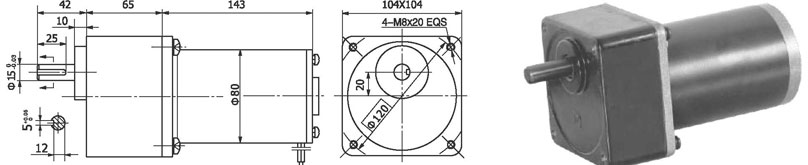

Rozměry

104mm integrovaná převodovka, s jmenovitým točivým momentem až 30,0 N.m, ozubená kola z legované konstrukční oceli, vše vybaveno kuličkovými ložisky.

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Technické údaje převodového motoru

Konfigurace 80ZY125-2420 DC motor

Redukční poměr

3

5

7.5

10

12.5

20

25

30

50

75

Počet ozubených soukolí

2

2

2

3

3

3

3

3

4

4

Délka (L) mm

65

65

65

65

65

65

65

65

65

65

Rychlost naprázdno r/min

667

400

267

160

160

100

80

67

40

27

Jmenovitá rychlost r/min

567

340

227

136

136

85

68

57

34

23

Jmenovitý točivý moment N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. přípustné zatížení v krátkém čase N.m

10

10

10

30

30

30

30

30

60

60

Směr otáčení

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfigurace 80ZY125-2435 DC motor

Redukční poměr

3

5

7.5

10

12.5

20

25

30

50

75

Počet ozubených soukolí

2

2

2

3

3

3

3

3

4

4

Délka (L) mm

65

65

65

65

65

65

65

65

65

65

Rychlost naprázdno r/min

1167

700

467

350

280

175

140

117

70

47

Jmenovitá rychlost r/min

1000

600

400

300

240

150

120

100

60

40

Jmenovitý točivý moment N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. přípustné zatížení v krátkém čase N.m

10

10

10

30

30

30

30

30

60

60

Směr otáčení

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

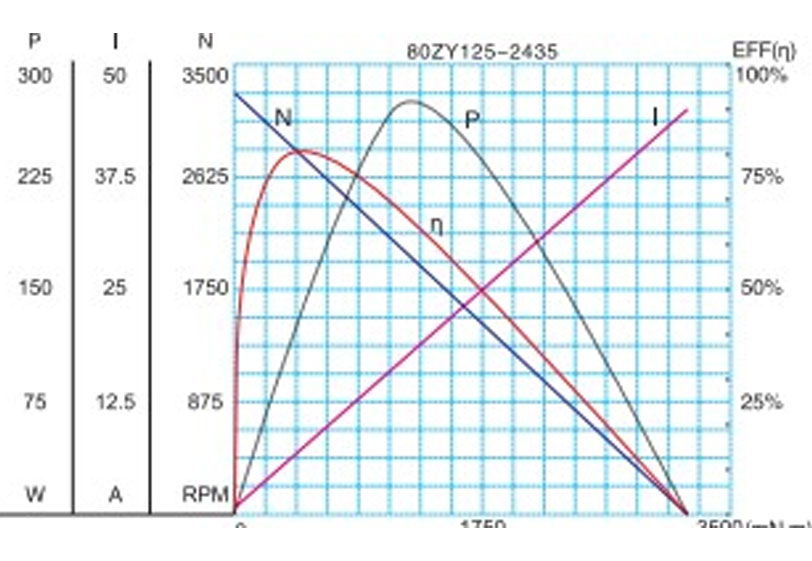

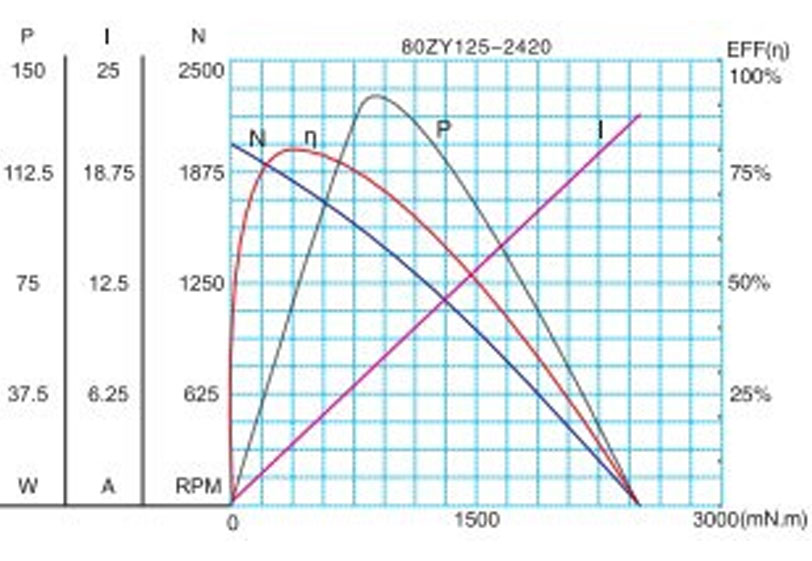

Charakteristický obrázek motoru

F-15

Technické parametry se mohou změnit bez předchozího upozornění.*
