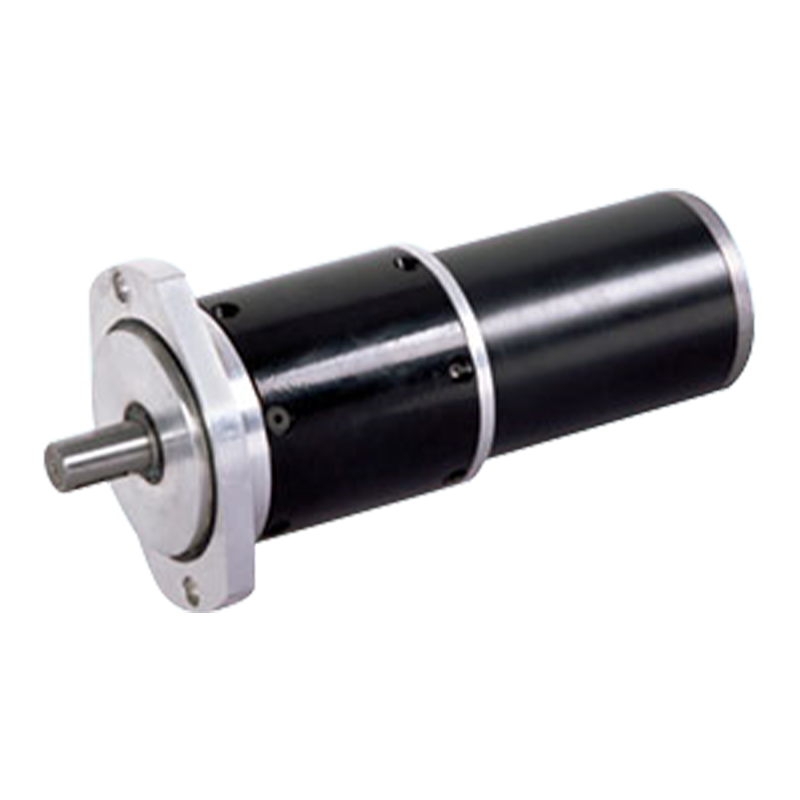

92JX4500K/80ZY170 92mm 1500-2000ot/min 450N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

92JX4500K/80ZY170 92mm 1500-2000ot/min 450N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

92JX4500K/80ZY170 je kompaktní pohonná jednotka s vnějším průměrem 92 mm, umožňující rozsah točivého momentu 450 N.m až 92 mm a otáčky naprázdno 1500-2000 ot./min.
S vysokou účinností převodu, planetovým převodem při přenosu síly, záběrem více převodových stupňů současně a rovnoměrným rozložením zatížení je účinnost převodu relativně vysoká. Za normálních okolností si motor s kartáčovanou planetovou převodovkou může udržet vysokou účinnost v rozsahu jmenovitého zatížení a snížit ztráty energie.
Účinnost přeměny energie produktu je lepší, i když dochází ke ztrátě třením mezi kartáčem a komutátorem, celková účinnost přeměny energie může po přiměřeném přizpůsobení planetovému reduktoru splnit požadavky aplikačních scénářů, zejména v pracovních podmínkách střední a nízké rychlosti a vysokého točivého momentu, výhoda účinnosti je zjevnější.

  • 92JX4500K/80ZY170 92mm 1500-2000ot/min 450N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

92JX4500K/80ZY170

Planetární převodovka s vnější průměrem 92 mm,

Rozsah přípustného zatížení: 450N.m

PM DC motor s planetovou převodovkou (materiál ozubeného věnce: kov)

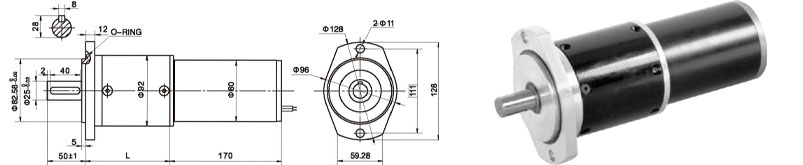

Rozměry

Technické údaje motoru

TYP

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno A

Jmenovité otáčky r/min

Jmenovitý točivý moment N.m

Výstupní výkon W

Jmenovitý proud A

Stall Točivý moment N.m

Blokovací proud A

80ZY170-2415

24

1500

0.5

1250

0.8

105

7

3.5

24

80ZY170-2420

24

2000

0.6

1600

0.9

150

9

4

30

Technické údaje převodového motoru

Konfigurace 80ZY170-2415 DC motor (80ZY170-2415 DC motor)

Redukční poměr

95

135

239

387

422

506

576

717

772

Počet ozubených soukolí

3

3

3

3

3

4

4

4

4

Délka (L) mm

124

124

124

124

124

143

143

143

143

Rychlost naprázdno r/min

15.8

11

6.3

3.9

3.6

3

2.6

2.1

1.9

Jmenovitá rychlost r/min

13

9.2

5.2

3.2

3

2.5

2.2

1.7

1.6

Jmenovitý točivý moment N.m

55

79

139

226

246

267

304

378

408

Max. přípustné zatížení v krátkém čase N.m

300

300

300

300

300

600

600

600

600

Konfigurace 80ZY170-2420 DC motor (80ZY170-2420 DC motor)

Redukční poměr

95

135

239

387

422

506

576

717

772

Počet ozubených soukolí

3

3

3

3

3

4

4

4

4

Délka (L) mm

124

124

124

124

124

143

143

143

143

Rychlost naprázdno r/min

21

15

8.4

5.2

4.7

4

3.5

2.8

2.6

Jmenovitá rychlost r/min

17

12

6.7

4.1

3.8

3.2

2.8

2.2

2.1

Jmenovitý točivý moment N.m

62

88

157

254

277

300

342

425

458

Max. přípustné zatížení v krátkém čase N.m

300

300

300

300

300

600

600

600

600

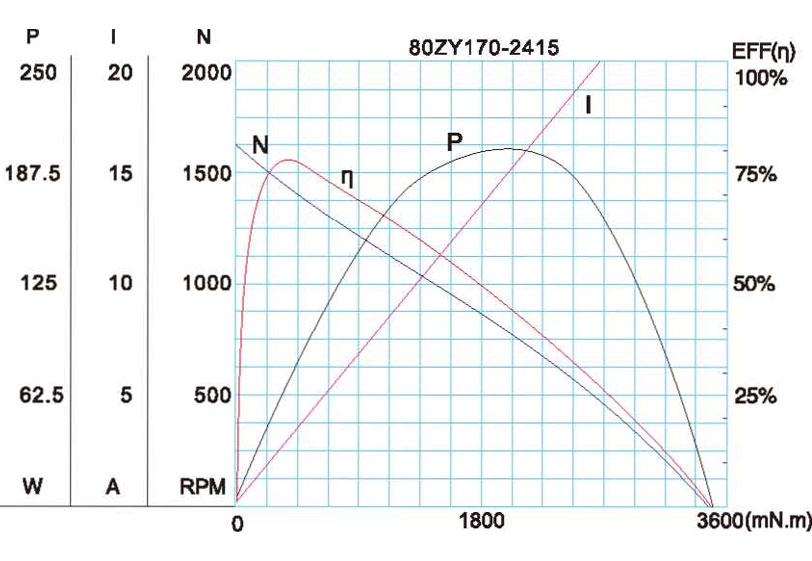

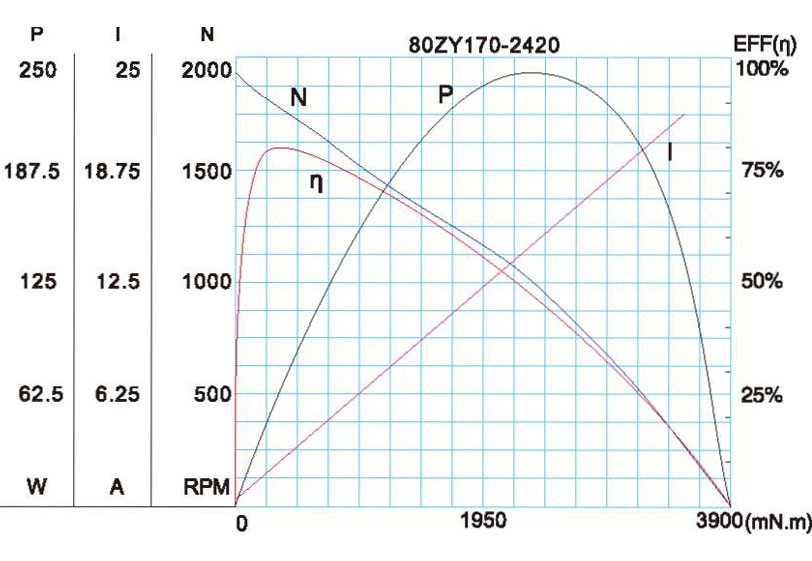

Charakteristický obrázek motoru

A-36

Technické parametry se mohou změnit bez předchozího upozornění.*
