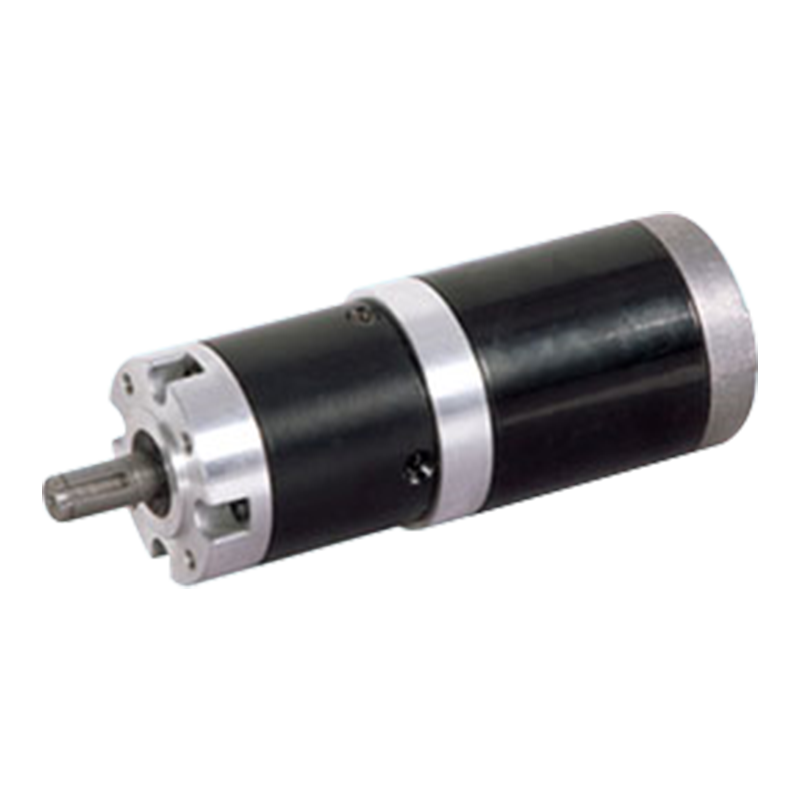

56JX200K/60ZY95 56mm 2-20N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

56JX200K/60ZY95 56mm 2-20N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

DC planetový převodový motor s permanentním magnetem 56JX200K/60ZY95 se vyznačuje kompaktním vnějším průměrem 56 mm a kovovou planetovou převodovkou, která poskytuje vysoký točivý moment. Možnosti duálního napětí (12V/24V/48V) splňují různé požadavky na účinnost, přičemž verze 48V je optimalizována pro aplikace s vysokou hustotou výkonu.

Jmenovitý proud (1,3A–3,0A) zajišťuje přizpůsobivou spotřebu energie, zatímco vícestupňové redukční poměry (36/43/75/13/15) umožňují přesné nastavení rychlosti (114–765 RPM) s tolerancí ±2 % pro stabilní převod. Vysoké redukční poměry (např. 75:1) zvyšují točivý moment při nízkých otáčkách pro scénáře velkého zatížení, zatímco nízké poměry (např. 13:1) upřednostňují rychlou odezvu v nenáročných provozech.

Planetový převodový systém zajišťuje vysokou účinnost převodu a kovové převody zlepšují životnost automatizačních zařízení, logistických třídicích systémů a elektrického nářadí. Modulární konstrukce průměru/délky hřídele zjednodušuje integraci a snižuje náklady na instalaci. Jeho široký rozsah točivého momentu, vysoká hustota točivého momentu a přesné řízení rychlosti řeší složité průmyslové požadavky.

  • 56JX200K/60ZY95 56mm 2-20N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

56JX200K/60ZY95

Standardní převodovka 56 mm,

Rozsah přípustného zatížení: 2N.m~20N.m

PM DC motor s planetovou převodovkou (materiál ozubeného kola: kov)

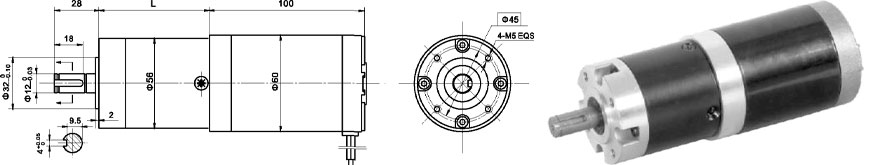

Rozměry

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

60ZY95-2420

24

2000

0.4

1600

150

25

1.8

560

6

60ZY95-2430

24

3000

0.5

2400

180

40

3

690

11

Technické údaje převodového motoru

Konfigurace 60ZY95-2420 DC motor (60ZY95-2420 DC motor)

Redukční poměr

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

234

Počet ozubených soukolí

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

4

Délka (L) mm

41

41

41

53

53

53

61

61

64

64

64

64

64

76

76

76

Otáčky naprázdno r/min

556

470

266

154

133

111

74

63

43

36

31

26

17

12

10

9

Jmenovité otáčky r/min

444

376

213

123

106

88

59

50

34

29

24

21

14

9.5

8

6.8

Jmenovitý točivý moment N.m

0.48

0.57

1

1.5

1.8

2.1

3.2

3.8

5.1

6

7.1

8.3

12.5

16.5

19.6

20

Max. přípustné zatížení v krátkém čase N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

60

Konfigurace 60ZY95-2430 DC motor (60ZY95-2430 DC motor)

Redukční poměr

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

Počet ozubených soukolí

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

Délka (L) mm

41

41

41

53

53

53

53

53

64

64

64

64

64

76

76

Otáčky naprázdno r/min

833

706

400

230

200

167

111

94

64

54

46

39

26

18

15

Jmenovité otáčky r/min

667

565

320

185

160

133

89

75

51

44

37

32

20

14

12

Jmenovitý točivý moment N.m

0.58

0.68

0.82

1.9

2.1

2.6

3.9

4.6

6.1

72

8.5

10

15

19

20

Max. přípustné zatížení v krátkém čase N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

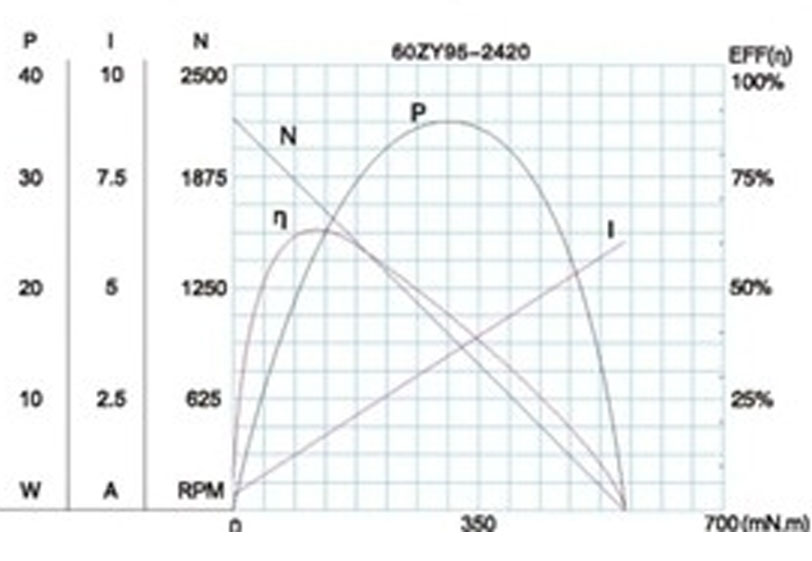

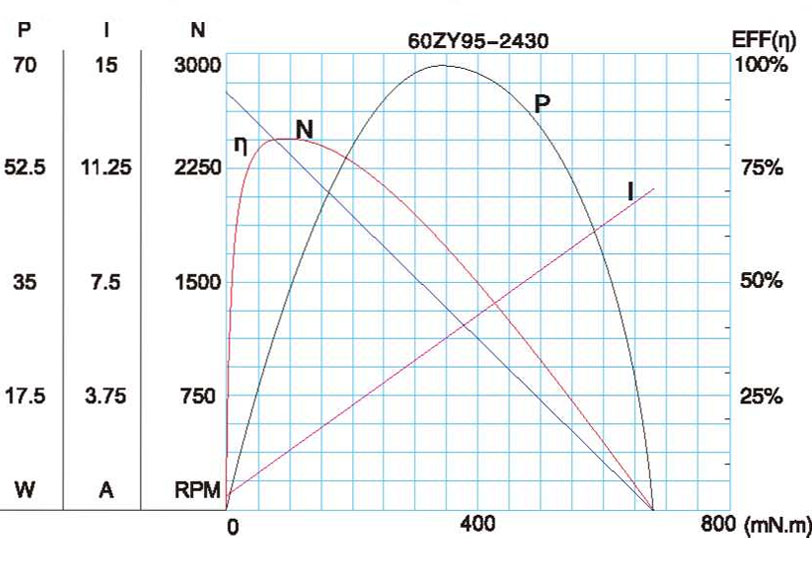

Charakteristický obrázek motoru

A-29

Technické parametry se mohou změnit bez předchozího upozornění.*
