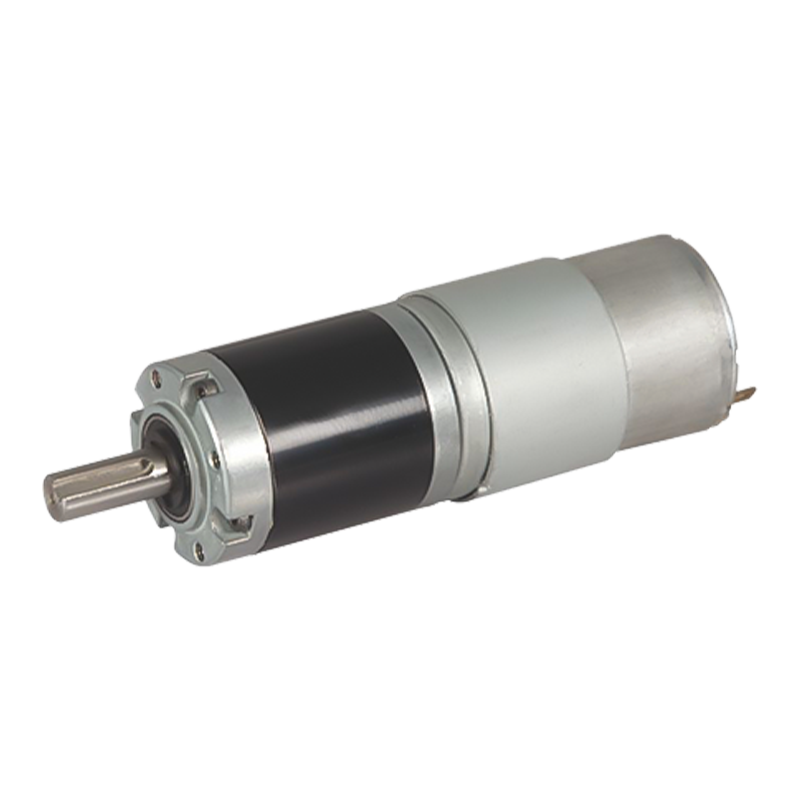

42JXE100K/42ZY68P 2000-3000ot./min 1-10N.m DC kartáčovaný motor s planetovou převodovkou s permanentním magnetem

42JXE100K/42ZY68P 2000-3000ot./min 1-10N.m DC kartáčovaný motor s planetovou převodovkou s permanentním magnetem

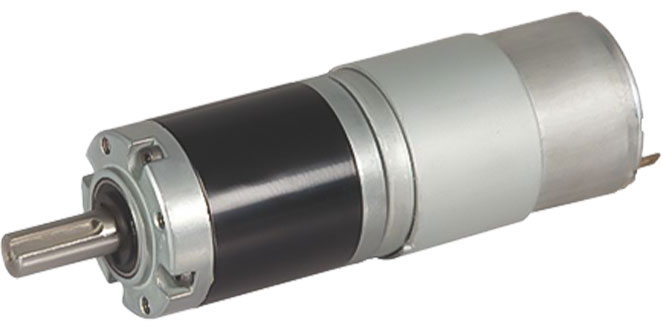

42JXE100K/42ZY68P DC planetový převodový motor s permanentním magnetem používá kovový a práškový kovový vnitřní kroužek, vnější průměr 42 mm, otáčky naprázdno 2000-3000 ot./min.
Tento produkt kombinuje jednoduché vlastnosti pohonu stejnosměrného kartáčového motoru s možností zesílení vysokého točivého momentu systému planetových převodů s hlavními výkonnostními charakteristikami, jako je vysoký startovací moment, nízká cena, snadné ovládání a vysoká flexibilita údržby.

  • 42JXE100K/42ZY68P 2000-3000ot./min 1-10N.m DC kartáčovaný motor s planetovou převodovkou s permanentním magnetem

+86 0579-86817938-836

[email protected]

42JXE100K/42ZY68P

Planetová převodovka o průměru 42 mm,

Rozsah přípustného zatížení: 1N.m~10N.m

PM DC planetový převodový motor (materiál ozubeného věnce: kov a práškový kov)

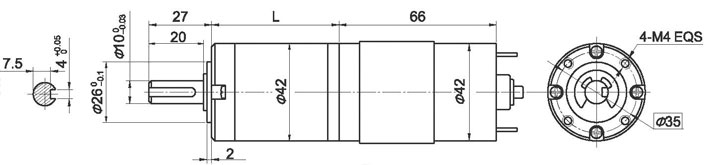

Rozměry

Ozubený věnec lze vybrat ze dvou materiálů: práškový kov (typ: 42JXF100K), kov (typ: 42JXE100K)

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

42ZY68P-2420

24

2000

0.15

1700

50

8.7

0.6

220

2

42ZY68P-2430

24

3000

0.17

2200

40

9

1

150

2.3

Technické údaje převodového motoru

Konfigurace stejnosměrného motoru 42ZY68P-2420 (stejnosměrný motor 42ZY68P-2420)

Redukční poměr

3.71

5.18

14

19

27

51

71

100

139

181

219

254

306

354

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Délka (L) mm

31.5

31.5

42.1

42.1

42.1

52.5

52.5

52.5

52.5

62.9

62.9

62.9

62.9

62.9

Otáčky naprázdno r/min

539

386

143

105

74

39

28

20

14

11

7.9

6.5

5.6

4.7

Jmenovité otáčky r/min

458

328

121

89

63

33

24

17

12

9.4

6.7

5.6

4.8

4

Jmenovitý točivý moment N.m

0.17

0.23

0.57

0.77

1.1

1.9

2.6

3.7

5.1

6.1

8.3

1

10

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

30

30

30

Konfigurace stejnosměrného motoru 42ZY68P-2430 (stejnosměrný motor 42ZY68P-2430)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

181

219

254

306

354

427

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

4

4

Délka (L) mm

31.5

31.5

42.1

42.1

42.1

52.5

52.5

52.5

52.5

62.9

62.9

62.9

62.9

62.9

62.9

Otáčky naprázdno r/min

809

579

214

158

111

59

42

30

22

16

14

12

10

8.5

7

Jmenovité otáčky r/min

593

425

157

116

81

43

31

22

16

12

10

8.7

7.2

6.2

5.2

Jmenovitý točivý moment N.m

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

4.1

4.9

5.7

6.6

8

9.2

10

Max. přípustné zatížení v krátkém čase N.m

3

3

12

12

12

25

25

25

25

30

30

30

30

30

30

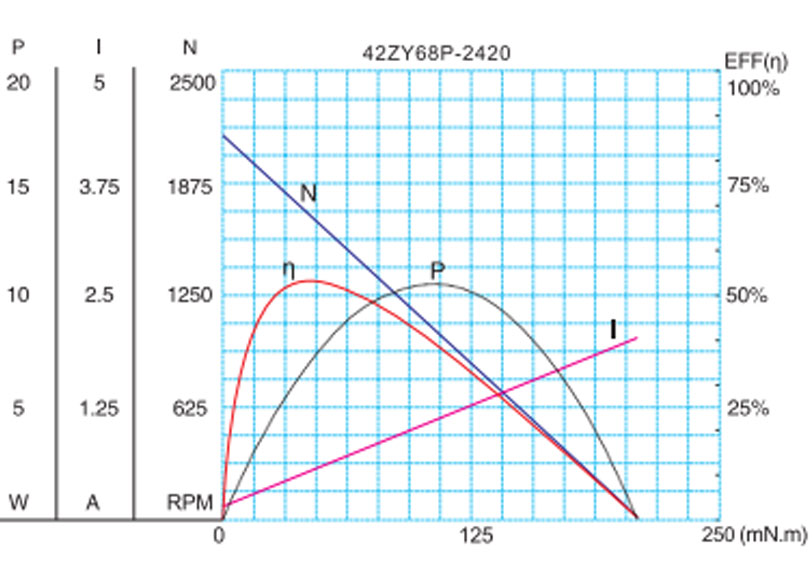

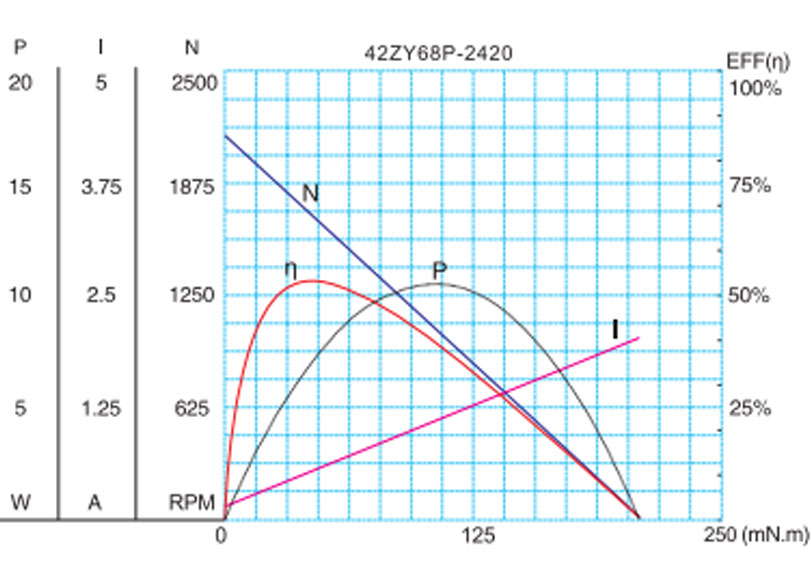

Charakteristický obrázek motoru

A-21

Technické parametry se mohou změnit bez předchozího upozornění.*
