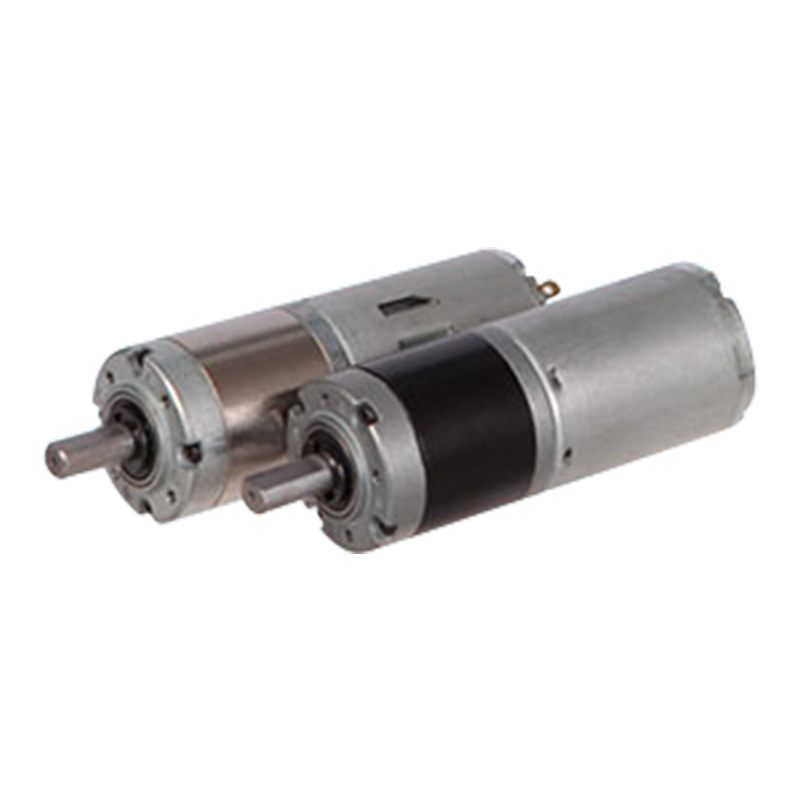

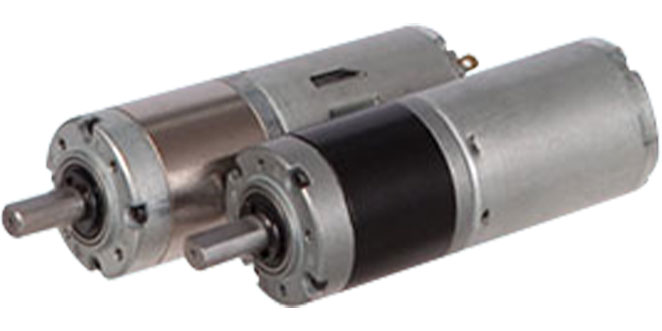

36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

Materiál vnitřního kroužku 36JXE30K/36ZY50 je vyroben z kovu a práškového kovu a můžete si vybrat mezi vnitřním kroužkem ze dvou materiálů: práškový kov (model 36JXF30K) a kov (model 36JXE30K). Vnější průměr je 36 mm, jeho povolený rozsah točivého momentu: 0,3N.m~3,0N.m, otáčky naprázdno jsou 3600-4200ot/min.
S více planetovými koly lze rozložit sílu nárazu a zvýšit nosnost v kombinaci s vysokým točivým momentem motoru kartáče, aby se vyrovnala s podmínkami velkého zatížení (jako jsou systémy pohonu automatizovaných výrobních linek). Plynulé regulace rychlosti lze dosáhnout úpravou napětí a výběr vícestupňového převodového poměru superponovaných planetových převodů může přesně řídit rychlost a točivý moment ve velkém rozsahu, což je vhodné pro scénáře vyžadující jemné nastavení (jako jsou lékařské vybavení, malí roboti).

  • 36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Planetová převodovka o průměru 36 mm,

Rozsah přípustného zatížení: 0,3N.m~3,0N.m

PM DC planetový převodový motor (materiál ozubeného věnce: kov a práškový kov)

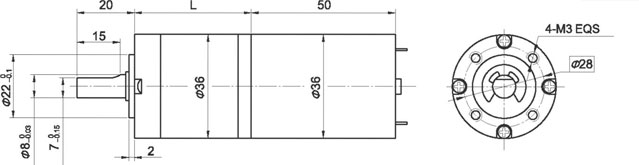

Rozměry

Ozubené věnce lze vybrat ze dvou materiálů: práškový kov (typ: 36JXF30K), kov (typ: 36JXE30K)

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Technické údaje převodového motoru

Konfigurace 36ZY50-2436 DC motor (36ZY50-2436 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

Délka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Otáčky naprázdno r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Jmenovité otáčky r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Jmenovitý točivý moment N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Konfigurace 36ZY50-2442 DC motor (36ZY50-2442 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

4

Délka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Otáčky naprázdno r/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Jmenovité otáčky r/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Jmenovitý točivý moment N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Max. přípustné zatížení v krátkém čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

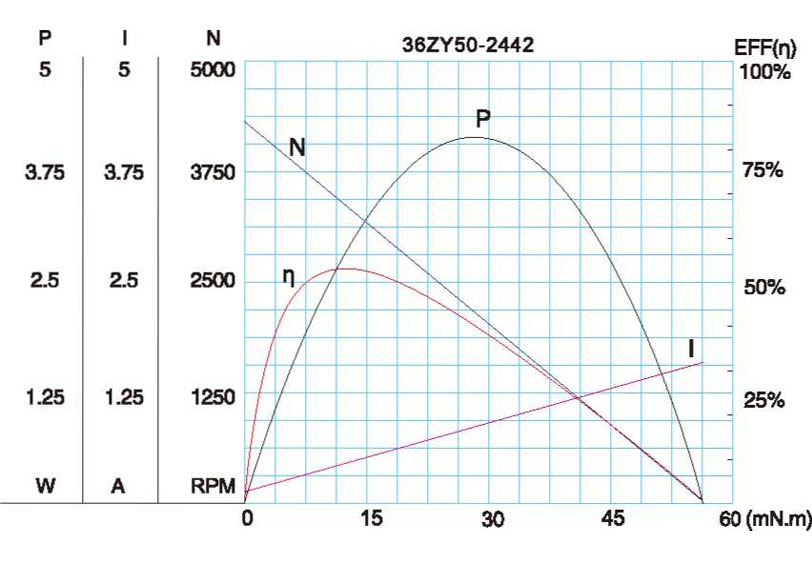

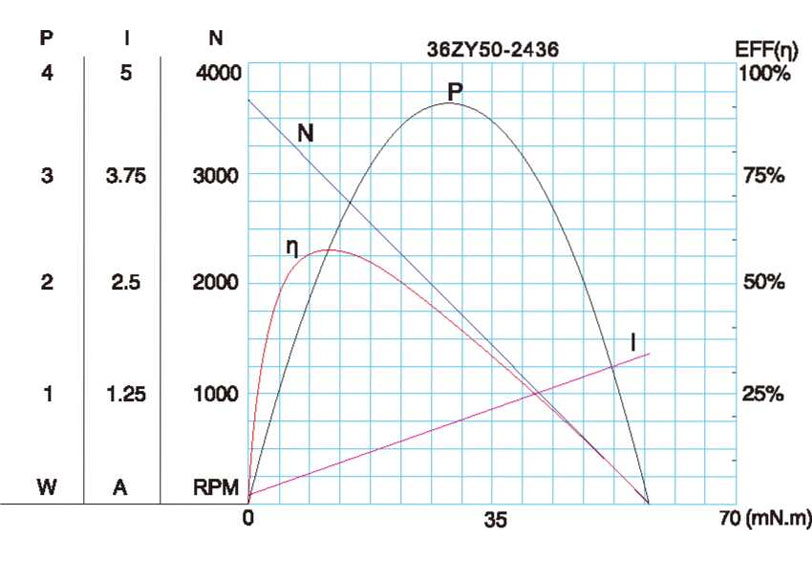

Charakteristický obrázek motoru

A-17

Technické parametry se mohou změnit bez předchozího upozornění.*
