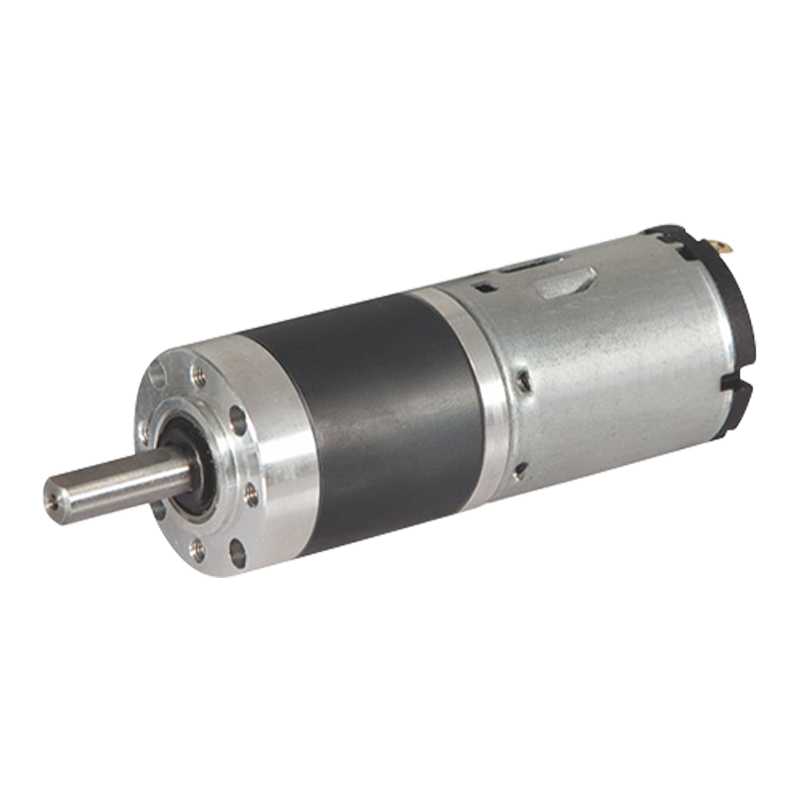

28JXF10K/28ZY38 28mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

28JXF10K/28ZY38 28mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

DC planetový převodový motor 28JXF10K/28ZY38 s permanentním magnetem využívá kovovou planetovou převodovku s vnějším průměrem 28 mm, umožňující rozsah točivého momentu 0,1 N.m až 1,0 N.m. Podpora 12v/24v duálního napětí, rychlost bez zatížení je až 4000-5000 ot./min.
28JXF10K/28ZY38 spojuje jednoduché hnací vlastnosti stejnosměrného kartáčového motoru s vysokými možnostmi zesílení točivého momentu systému planetových převodů. Planetové soukolí je kompaktní a odolné, zabírá málo místa a ozubené kolo je precizně opracované a dobře mazané, s vysokou odolností proti opotřebení a spolehlivostí a může pracovat stabilně po dlouhou dobu.

  • 28JXF10K/28ZY38 28mm 0,1-1N.m DC kartáčovaný planetový převodový motor s permanentním magnetem

+86 0579-86817938-836

[email protected]

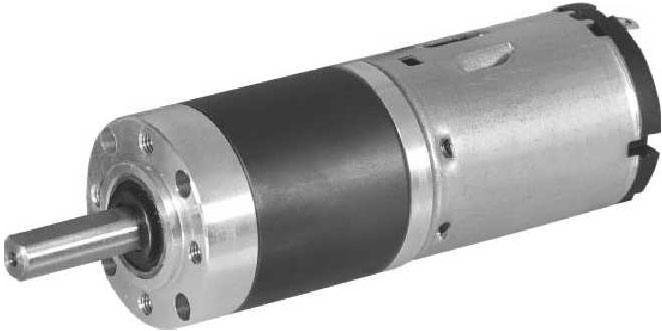

28JXF10K/28ZY38

Planetová převodovka o průměru 28 mm,

Rozsah přípustného zatížení: 0,1N.m~1,0N.m

PM DC planetový převodový motor (materiál ozubeného kola: práškový kov)

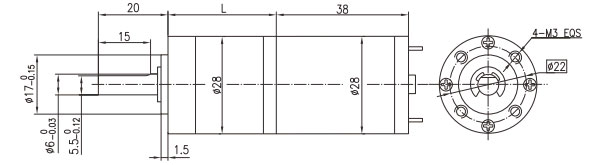

Rozměry

Technické údaje motoru

Typ

Jmenovité napětí VDC

Otáčky naprázdno r/min

Proud naprázdno mA

Jmenovité otáčky r/min

Jmenovitý točivý moment mN.m

Výstupní výkon W

Jmenovitý proud mA

Stall moment mN.m

Blokovací proud A

28ZY38-1240

12

4000

80

2600

7

1.86

350

20

0.75

28ZY38-1250

12

5000

100

3450

7

2.48

370

21.5

0.9

28ZY38-2450

24

5000

60

4000

6.9

2.87

200

22

0.6

Technické údaje převodového motoru

Konfigurace 28ZY38-1240 DC motor (28ZY38-1240 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Otáčky naprázdno r/min

1078

772

286

211

148

78

56

40

29

21

15

11

Jmenovité otáčky r/min

701

502

186

137

96

51

37

26

19

14

10

7

Jmenovitý točivý moment N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Konfigurace 28ZY38-1250 DC motor (28ZY38-1250 DC motor)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Otáčky naprázdno r/min

1348

965

357

263

185

98

70

50

36

26

19

14

Jmenovité otáčky r/min

930

666

246

182

128

68

49

35

25

18

13

9.3

Jmenovitý točivý moment N.m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Konfigurace stejnosměrného motoru 28ZY38-2450 (stejnosměrný motor 28ZY38-2450)

Redukční poměr

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených soukolí

1

1

2

2

2

3

3

3

3

4

4

4

Délka (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Otáčky naprázdno r/min

1348

965

357

263

185

98

70

50

36

26

19

14

Jmenovité otáčky r/min

1078

772

286

211

148

78

56

40

29

21

15

11

Jmenovitý točivý moment N.m

0.023

0.032

0.078

0.11

0.15

0.26

0.36

0.5

0.7

0.85

1

1

Max. přípustné zatížení v krátkém čase N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3
